Antenna Coil là một bộ phận quan trọng đối với hệ thống SMK (Smart Key) trên xe. Với thiết kế ngày càng tinh gọn và tích hợp đa chức năng, ăng-ten đang trở thành một trong những chi tiết quan trọng góp phần nâng cao trải nghiệm công nghệ trên các dòng xe hiện đại.
1. Giới thiệu chức năng của antenna coil
- Antenna coil đóng vai trò quan trọng trong hệ thống Smart Key trên xe.
- Các antenna coil sẽ được hộp điều khiển kích hoạt để phát ra sóng 125Khz để kích thích chìa khóa FOB.

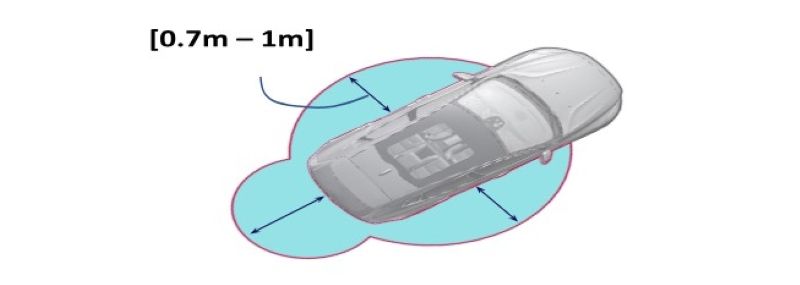

- Mỗi antenna coil này có thể phát ra sóng với bán kính khoảng 0.5m.
2. Vị trí của antenna coil trên xe
Tùy vào mỗi dòng xe và chức năng mà mỗi xe sẽ có số lượng Antenna khác nhau. Có xe chỉ có một antenna coil đặt ở trong xe (trường hợp này thì xe chỉ có hệ thống Keyless Start chứ không có Keyless Entry) một số xe thì sẽ có lên đến 7 hoặc nhiều hơn.

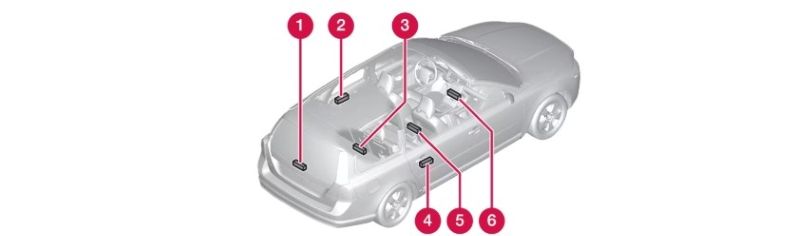

Thông thường chúng ta sẽ có:
- Ở ngoài xe: 2 antenna ở tay nắm cửa, một cái ở cốp (hỗ trợ tính năng đá cốp)
- Ở trong xe: 3 antenna bên trong xe ở trước – giữa – sau, và một cái ở trong cốp (tránh trường hợp quên chìa khóa trong cốp xe)
- Một vài antenna nữa sẽ được bố trí thêm tùy mỗi xe (ví dụ, dưới nắp ca-pô của xe điện sẽ có 1 antenna,…)

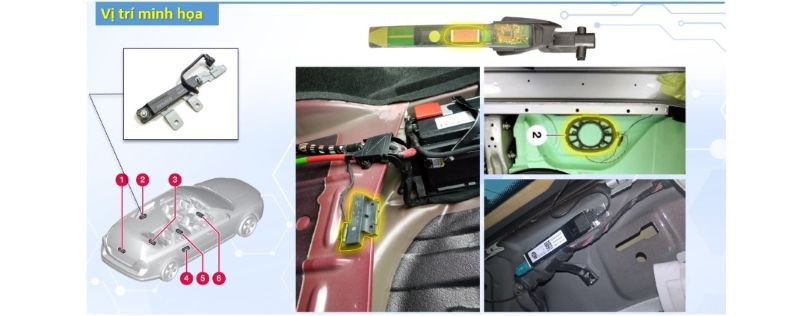

Một số hình ảnh tham khảo trên xe:
3. Nguyên lý hoạt động của antenna coil

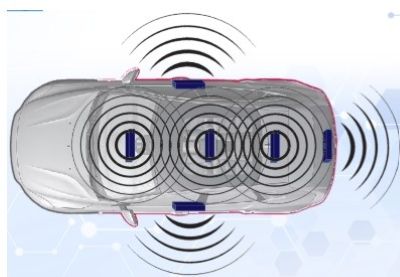

Các antenna coil hiện nay đều có 2 dây, khi hộp gửi xung tín hiệu ra thì cuộn dây antenna coil sẽ phát ra sóng với tần số 125Khz với bán kính khoảng 0.5-1m để kích hoạt chìa khóa.

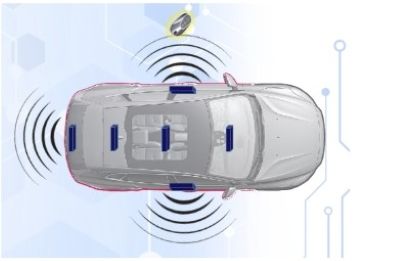

Khi người lái nhấn vào tay nắm cửa để mở khóa hoặc khóa xe thì các antenna coil bên ngoài sẽ kích thích chìa khóa. Nếu chìa khóa nằm trong khoảng hoạt động của sóng chìa khóa sẽ gửi lại tín hiệu. tương tự khi đá cốp thì hệ thống cũng phát tín hiệu ra antenna coil phía sau để kích thích chìa.

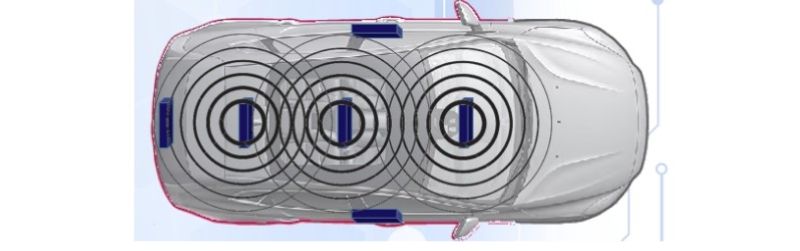

Khi người lái vào xe muốn ON chìa hoặc khởi động thì các antenna coil bên trong xe sẽ được kích hoạt để phát ra song, song này sẽ kích thích chìa khóa.
4. Kiểm tra Antenna coil
Ta tiến hành sử dụng máy chẩn đoán để kiểm tra từng antenna coil. Thao tác theo các hướng dẫn của máy chẩn đoán.
Ví dụ: Cầm chìa khóa lại gần và xa antenna coil muốn kiểm nếu nghe thấy âm thanh phản hồi hoặc trên chìa khóa có phản ứng lại bằng đèn led thì chứng tỏ antenna coil có hoạt động.
Tùy vào dòng xe sẽ có các hướng dẫn kiểm tra khác nhau.
- Keyless Start: Có thể khởi động xe mà không cần dung chìa khóa cơ khí để vặn (từ tiện lợi, tính bảo mật lại cao).
- Keyless Entry: Có thể mở cửa vào xe mà không cần phải nhấn nút trên chìa khóa, chỉ cần lại gần xe.
