Điện trở là linh kiện cơ bản nhưng xuất hiện trong hầu hết mạch điện ô tô và điện tử. Tùy vị trí, điện trở có thể dùng để hạn dòng bảo vệ LED/cảm biến, chia áp tạo tín hiệu cho ECU, pull-up/pull-down ổn định mức logic, tạo tải giả, thiết lập hồi tiếp khuếch đại và kết hợp tụ tạo mạch lọc RC chống nhiễu. Bài viết sẽ hệ thống hóa các ứng dụng điện trở phổ biến, cách đọc trị số, chọn công suất và lưu ý khi đo kiểm – thay thế.
1. Hạn dòng (Current Limiting)
Các điện trở hạn dòng giúp bảo vệ những linh kiện nhạy cảm bằng cách kiểm soát dòng điện chạy qua. Giá trị của điện trở quyết định dòng điện tối đa dựa trên định luật Ohm
I=U/R
1.1 Tiêu chí lựa chọn
- Tính toán điện trở cần thiết R = (U nguồn – U linh kiện)/ I mong muốn
- Công suất định mức phải lớn hơn P = I²R
- Hệ số nhiệt độ ảnh hưởng đến sự ổn định
1.2 Ứng dụng

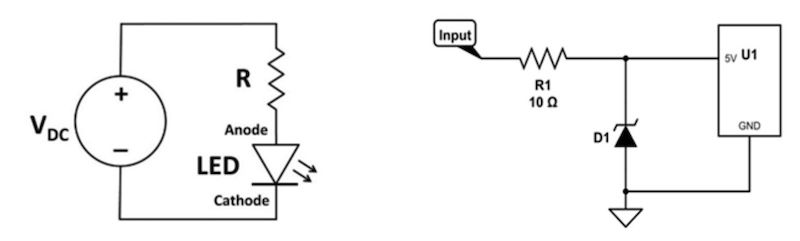

- Mạch điều khiển LED (LED Driver Circuits)
- Một vi điều khiển 5V tiêu chuẩn điều khiển đèn LED 20mA với điện áp sụt thuận 2V sẽ yêu cầu điện trở 150 ohm. Công suất tiêu tán: 60mW.
- Bảo vệ đầu vào IC (IC Input Protection)
2. Điện trở kéo lên (Pull-up Resistor)
Điện trở kéo lên đóng vai trò quan trọng trong việc đảm bảo các đầu vào kỹ thuật số (digital inputs) luôn đọc được mức logic cao (Logic High) ổn định khi không có tín hiệu chủ động điều khiển.
Đây là linh kiện thiết yếu cho các cấu hình ngõ ra dạng cực máng hở (open-drain) hoặc cực thu hở (open-collector).
2.1 Tiêu chí lựa chọn
Việc lựa chọn giá trị điện trở ảnh hưởng trực tiếp đến tốc độ chuyển mạch và tiêu thụ điện năng của mạch:
Kéo lên mạnh (Strong pull-up): Giá trị từ 1kΩ – 4.7kΩ.Đặc điểm: Tốc độ chuyển mạch nhanh, nhưng tiêu thụ điện năng cao hơn.
- Kéo lên yếu (Weak pull-up): Giá trị từ10kΩ-100kΩ. Đặc điểm: Tiết kiệm điện năng, nhưng tốc độ chuyển mạch chậm hơn.
- Ứng dụng đường truyền (Bus applications): Thường sử dụng giá trị từ 2.2kΩ-4.7kΩ.
2.2 Ứng dụng

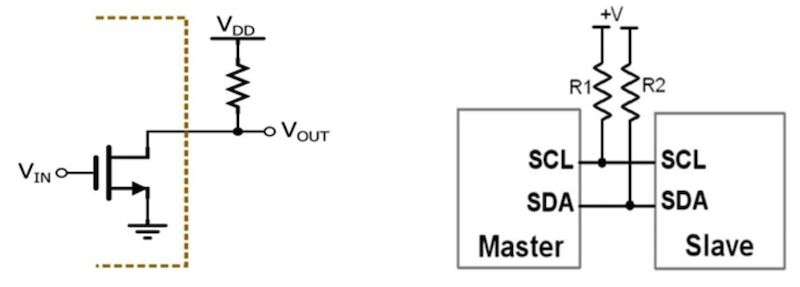

Kéo lên cho đường truyền I2C
- Giao thức I2C yêu cầu các điện trở kéo lên bên ngoài trên hai đường tín hiệu SDA (dữ liệu) và SCL (xung nhịp).
Cấu hình chân Reset
- Các chân Reset của vi điều khiển thường sử dụng điện trở kéo lên 10kΩ nối với VCC để đảm bảo trạng thái cao ổn định trong suốt quá trình vận hành bình thường, tránh tình trạng vi điều khiển bị khởi động lại ngẫu nhiên do nhiễu.
3. Điện trở Kéo xuống (Pull-down Resistor)
Ngược lại với PU, điện trở kéo xuống đảm bảo các đầu vào kỹ thuật số mặc định ở mức logic thấp khi không có tín hiệu điều khiển. Chúng thường được sử dụng trong các mạch kích hoạt mức cao (active-high enable circuits).
3.1 Tiêu chí lựa chọn
- Việc lựa chọn giá trị tương tự như điện trở kéo lên.
- Kết nối đất (Ground) phải đảm bảo chắc chắn và có trở kháng thấp.
- Cần lưu ý dòng điện chạy qua khi đầu vào được đẩy lên mức cao.
3.2 Ứng dụng
- Điều khiển chân Enable: Các chân kích hoạt mức cao yêu cầu điện trở kéo xuống để đảm bảo thiết bị ở trạng thái tắt khi khởi động hoặc khi tín hiệu không xác định.
- Điều khiển cực cổng (Gate) của MOSFET: Sử dụng cho N-channel MOSFET để ngăn chặn việc kích dẫn sai do nhiễu hoặc trạng thái lơ lửng.
- Cấu hình chân ngắt (Interrupt): Các ngắt kích hoạt theo cạnh lên (rising-edge) sử dụng điện trở kéo xuống để đảm bảo phát hiện chính xác các bước chuyển trạng thái.
