Chìa khóa thông minh và hệ thống khởi động nút nhấn trên xe KIA mang đến sự tiện lợi và an toàn vượt trội. Công nghệ này cho phép mở khóa, khởi động hoặc tắt máy chỉ với một nút bấm, đồng thời tích hợp các tính năng bảo mật tiên tiến để bảo vệ xe tối đa.
1. Những đặc điểm chính của chìa khóa thông minh và khởi động

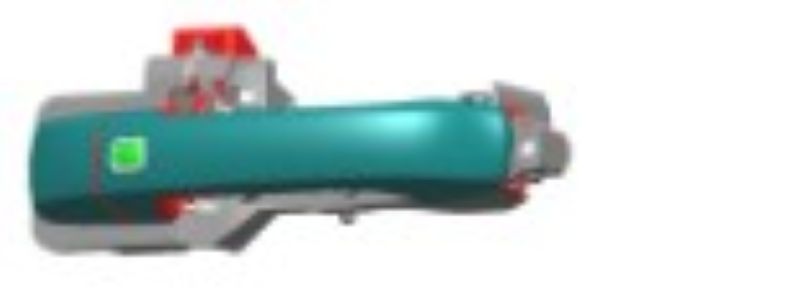

– Door Lock & Unlock :
- Chức năng: Khóa và mở khóa
- Nhấn nút tay nắm cửa ghế tài xế hoặc cửa ghế phụ. → Not touch sensor type.

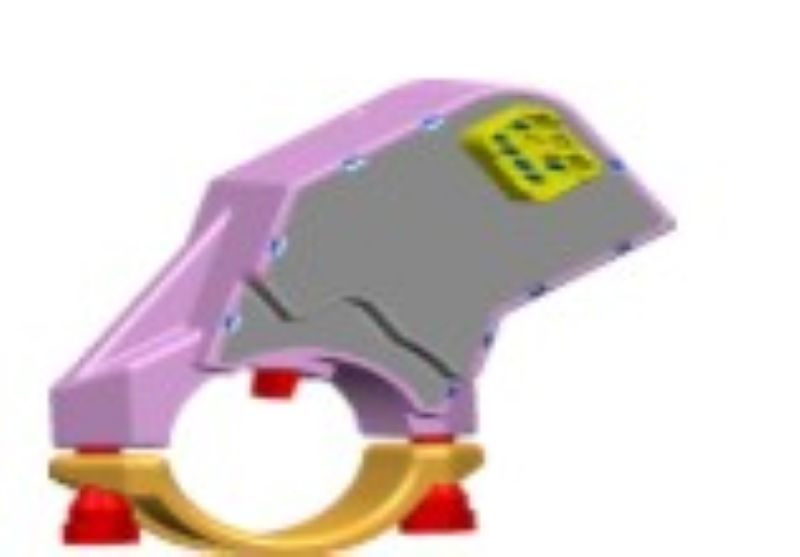

– ESCL (Electronic Steering Column Lock : option)
- Chức năng: Khóa vô lăng bằng mô tơ điện
- Vô lăng được khóa và mở khóa bằng motor
- Thị trường châu âu và thị trường chung (EU & General) không dùng ESCL.

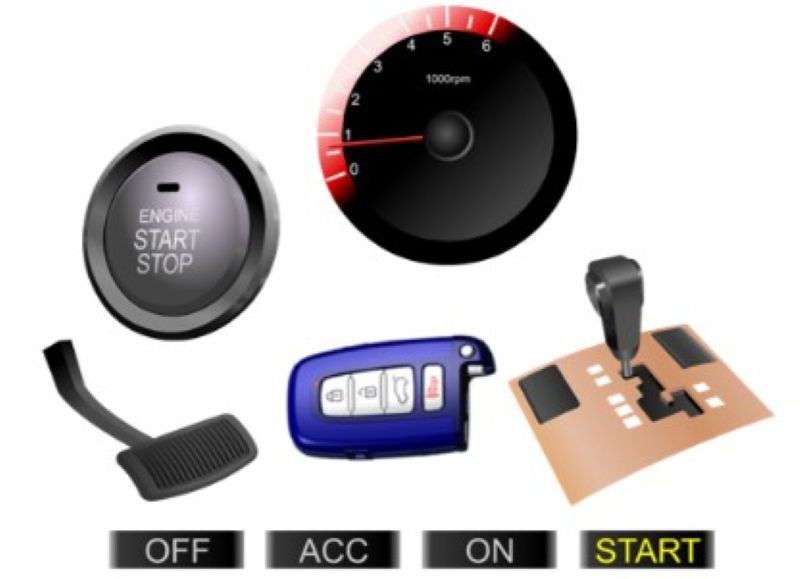

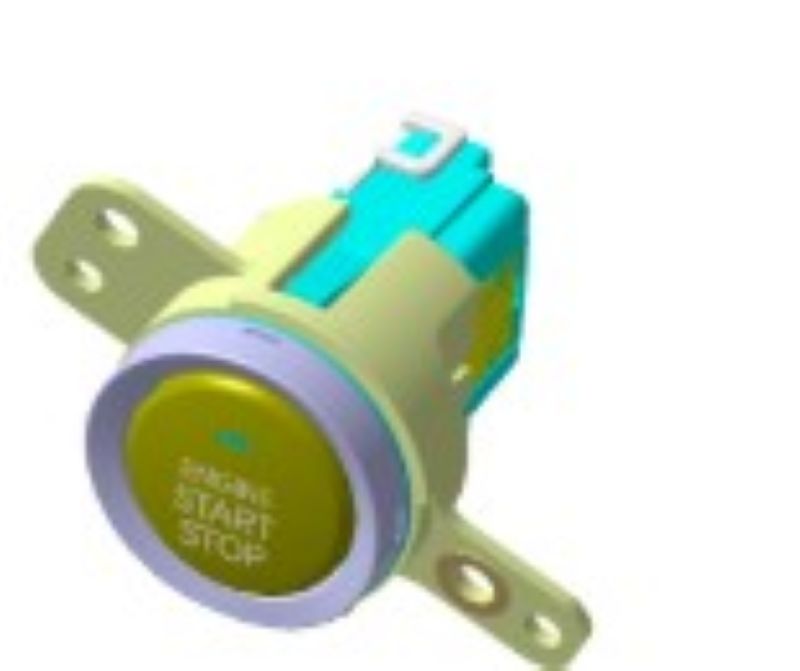

– Khởi động bằng nút nhấn: (chìa khóa đã được đăng ký)
Động cơ khởi động bằng nút nhấn (đạp phanh và cần số ở P)
- Khởi động động cơ.
Công tắc nguồn bằng nút bấm (không cần đạp bàn đạp phanh)
- OFF → ACC (Nhấn 1 lần) → IG ON (Nhấn 2 lần) → OFF (Nhấn khi không đạp phanh và cần số không ở vị trí P)
– Chế độ dự phòng: (hết pin chìa khóa, lỗi hệ thống khởi động bằng nút nhấn).

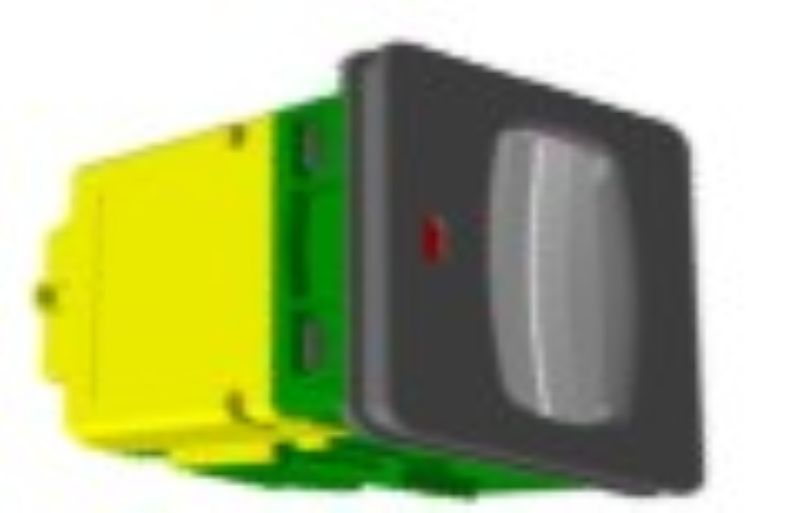

- Đưa chìa khóa vào ngăn đựng chìa và nhấn nút khởi động.

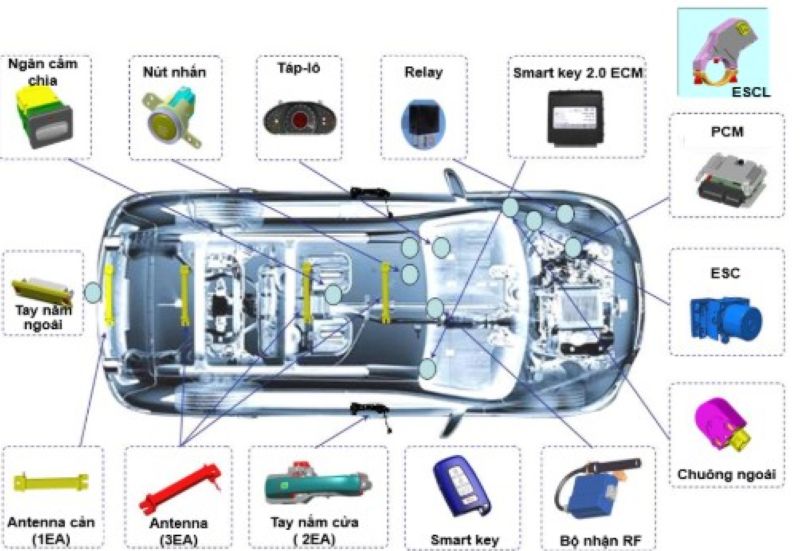

2. Sơ đồ bố trí các bộ phận
3. Chức năng bộ điều khiển Smart Key
- Điều khiển relay (ACC, IGN1, IGN2, Starter)
- Thực hiện chẩn đoán qua đường K Line : Scan tool
- Được nối với đường truyền CAN tốc độ cao để nhận thông tin về động cơ:
⇒ Engine ON, loại hộp số, Đèn báo xông “ON” cho động cơ Diesel
⇒ Đồng hồ táp lô được nối với mạng CAN thân xe nhưng SMKCM không sử dụng dữ liệu từ đồng hồ táp lô: Chỉ tín hiệu đèn cảnh báo ON được gửi tới đồng hồ táp lô.
- Truyền tín hiệu Lock/Unlock chủ động tới BCM thông qua BodyCAN.
- Truyền dữ liệu mã khóa động cơ (Immobilizer) tới PCM.
- Kích hoạt ăn ten và xác nhận chìa.
4. Chức năng mới

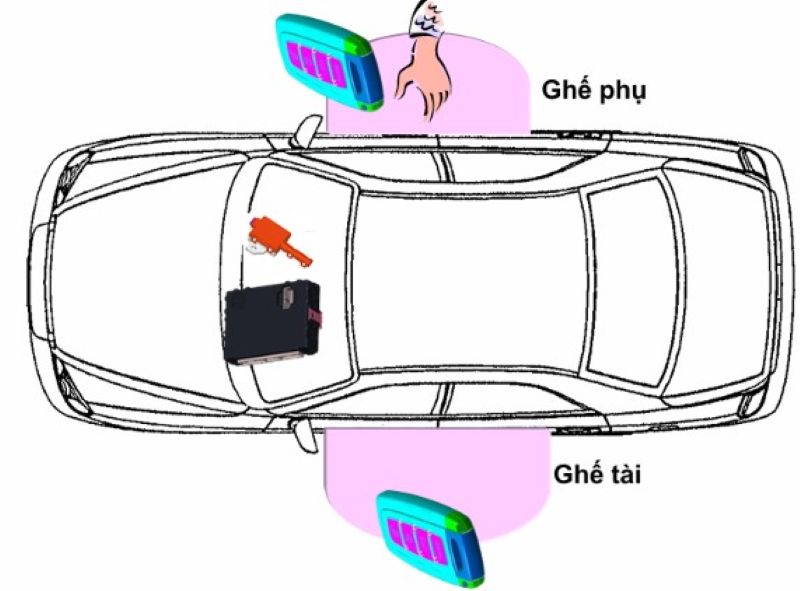

4.1 Đèn Welcome
Quy trình hoạt động:
- Bộ điều khiển điều khiển ăn-ten ở tay nắm cửa ngắt quãng (LF transmission) 240 ms để dò tìm vị trí chìa khóa.
- Người sử dụng xe mang chìa tiến tới xe.
- Chìa khóa Smart key nhận được tín hiệu ăn-ten (tần số thấp) và truyền với bộ nhận tín hiệu.
- Bộ nhận tín hiệu truyền tín hiệu nhận được tới Smart Key ECM.
- Sau khi nhận được tín hiệu Smart Key ECM , nó gửi tín hiệu bật ON đèn “pocket lamp” tới BCM, sau đó BCM sẽ điều khiển cấp nguồn làm sáng đèn “pocket lamp” trong 15s sau đó tắt OFF.
- Nếu người sử dụng nhấn nút lock/unlock trên tay nắm cửa, nó sẽ kích hoạt ăn-ten LF. Nếu Smart Key được xác nhận, nó sẽ truyền lệnh unlock cửa
- Điều khiển sáng đèn welcome kết thúc với lệnh unlock.

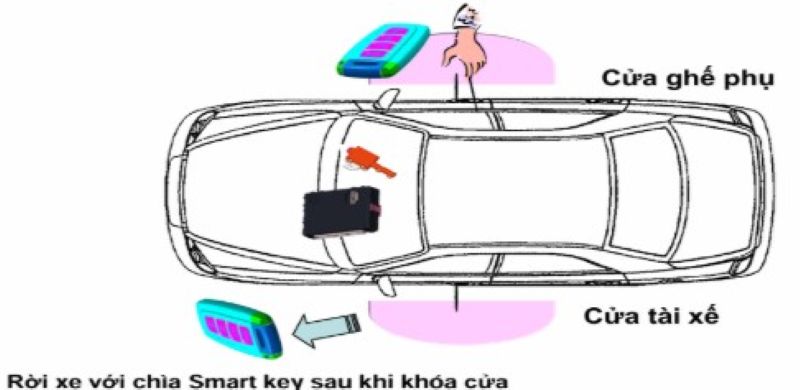

4.2 Đèn Welcom khi rời xe
Quy trình hoạt động:
- Người sử dụng vận hành Smart Key hoặc nút nhấn trên tay nắm cửa , lúc này xe sẽ ở trạng thái chờ.
- Smart Key ECM sẽ kiểm tra xem có chìa khóa trong xe không?
- Smart key ECM kiểm tra xem tài xế có để chìa khóa trong xe hay không bằng ăn-ten LF ở tay nắm cửa ngắt quãng 3 s.
- Nếu nó không tìm thấy chìa khóa 3 lần liên tiếp sau khi tài xế rời xe có nghĩa là tài xế không cần ở gần xe.
- Nó sẽ dừng việc tìm chìa khóa ngắt quãng 3s, và trở lại sẵn sàng chế độ chờ tài xế trở lại xe bằng ăn ten dò sóng với thời gian ngắt quãng là 240 ms.

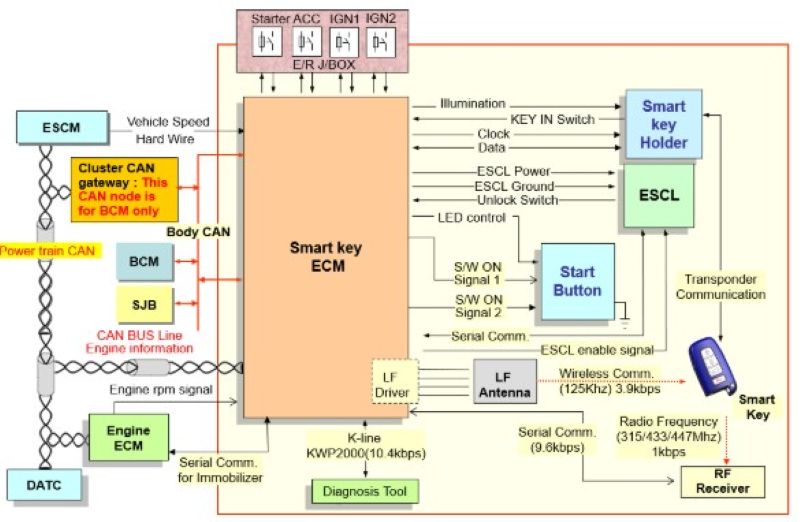

5. Sơ đồ khối hệ thống

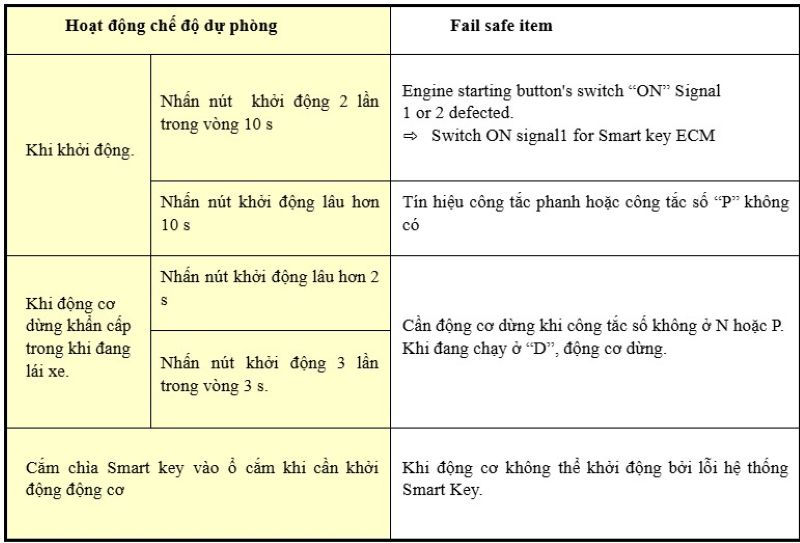

6. Chế độ dự phòng
