Điện trở 0 Ohm là một linh kiện đặc biệt thường được dùng trong mạch điện tử với vai trò tương tự như một cầu nối thay vì làm giảm dòng điện như điện trở thông thường. Tuy giá trị điện trở gần như bằng không, linh kiện này giúp kết nối các đường mạch, cho phép dễ dàng thay đổi thiết kế, kiểm soát dòng tín hiệu hoặc tách khối mạch trong quá trình sản xuất và kiểm tra. Bài viết sẽ giúp bạn hiểu rõ cấu tạo, ứng dụng và lý do vì sao điện trở 0 Ohm lại được sử dụng rộng rãi trong các mạch điện tử hiện đại.
1. Điện trở 0 Ohm là gì?
Điện trở 0 Ohm là một loại điện trở có giá trị điện trở rất thấp, gần như bằng 0, được dùng không phải để hạn dòng mà để tạo một đường dẫn điện gần như lý tưởng.
Điện trở 0 Ω chủ yếu là điện trở dán (SMD) vì mục đích chính của nó là làm jumper trên mạch in hiện đại, hỗ trợ máy gắn linh kiện tự động. Không tồn tại loại điện trở than 0 Ω. Điện trở than luôn có giá trị từ vài Ω trở lên, sai số lớn, không thể đạt gần bằng 0 Ω.
1.1 Cấu tạo

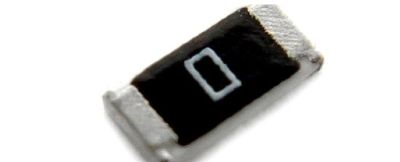

1.1.1 Điện trở 0 Ohm dạng dán (SMD – Surface Mount Device)
- Đế gốm (Ceramic substrate): lớp nền cách điện, thường làm từ alumina (Al₂O₃), có tác dụng nâng đỡ và cách điện.
- Dải kim loại dẫn điện (Conductor strip): thay cho lớp màng điện trở trong điện trở thông thường. Đây là một thanh kim loại có điện trở rất thấp, đảm bảo dòng điện đi qua gần như không bị cản trở.
- Điện cực (End caps): hai đầu được mạ bạc/nickel/thiếc, giúp kết nối tốt với mạch in.
- Lớp phủ bảo vệ (Protective coating): bảo vệ phần kim loại khỏi tác động của môi trường.
- Ký hiệu (Marking): thường in số “0” trên thân linh kiện để phân biệt.

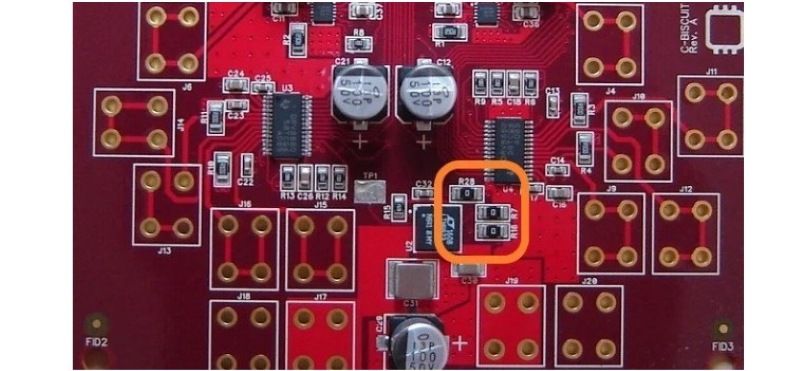

1.1.2 Điện trở 0 Ohm dạng chân cắm (Through-hole)
- Thân cách điện: thường là ống gốm hoặc nhựa, bên ngoài sơn phủ bảo vệ.
- Dây dẫn kim loại: chạy xuyên suốt từ chân này sang chân kia, có điện trở gần bằng 0 Ω.
- Vạch màu nhận dạng: trên thân thường có một vạch đen duy nhất, thay cho dãy vòng màu của điện trở thật.
Nhận dạng điện trở 0 Ohm:
- Loại xuyên lỗ (Through-hole): Có một vòng màu đen duy nhất, hoặc màu sắc theo mã Đen – Đen – Đen – Vàng kim/Bạc.
- Loại dán bề mặt (SMD): Trên thân thường được in là “0”, “000” hoặc “J” (viết tắt của Jumper).
2. Vì sao cần điện trở 0 Ohm?
Điện trở 0 Ohm được sử dụng vì những lý do rất thực tế trong thiết kế và sản xuất PCB:
2.1 Làm cầu nối trên PCB
Trên các bo mạch một lớp hoặc hai lớp đơn giản, việc sử dụng điện trở 0 Ohm giúp nối các điểm mạch mà không cần thêm lớp đồng, từ đó giảm chi phí và độ phức tạp của PCB.
2.2 Tùy chọn cấu hình / Kiểm tra mạch
Khi các kỹ sư phần cứng thiết kế bo mạch PCB, vấn đề tương thích chức năng là điều rất quan trọng cần được cân nhắc.
Ví dụ: Một chân của vi điều khiển (MCU) hoặc IC có thể đảm nhiệm hai chức năng khác nhau, chẳng hạn như:
- Điều khiển còi báo (buzzer), hoặc
- Điều khiển đèn LED.
Tuy nhiên, hai chức năng này không thể hoạt động đồng thời trên cùng một chân.
Giải pháp: Sử dụng điện trở 0 Ω ở từng đường tín hiệu.
Bằng cách hàn điện trở 0 Ohm vào đường đi tới còi hoặc tới LED, kỹ sư có thể:
- Lựa chọn chức năng cần kích hoạt
- Bỏ trống đường không sử dụng.

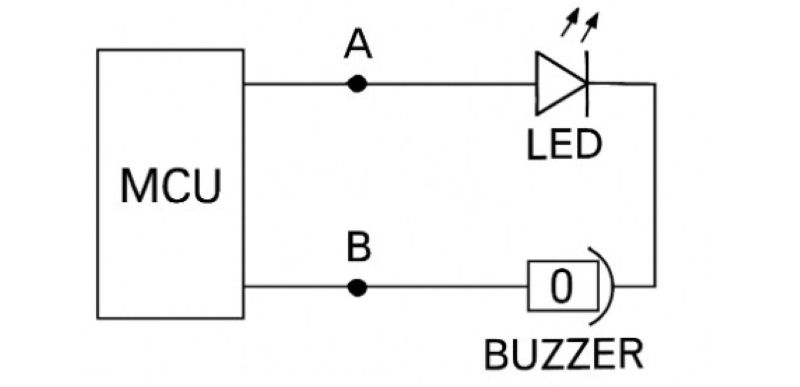

Giả sử chân MCU nối với 2 nhánh mạch:
- Nhánh A → LED
- Nhánh B → Còi
Mỗi nhánh đều có 1 điện trở 0 ohm làm cầu nối.
➡ Khi cần chạy LED, hàn điện trở ở nhánh A, để trống nhánh B.
➡ Khi cần chạy còi, làm ngược lại.
Cấu hình khởi động (Boot Configuration)
Trong các hệ thống nhúng (embedded systems), việc chọn nguồn khởi động (boot source) là rất phổ biến, ví dụ:
- Boot từ Flash
- Boot từ UART
- Boot từ USB hoặc SPI
Trong những trường hợp này, điện trở 0 Ohm được sử dụng để chọn nguồn boot, bằng cách hàn cố định tại vị trí tương ứng trên PCB.
2.3 Đóng vai trò như cầu chì đơn giản
Trong một số trường hợp nhất định, điện trở 0 Ohm có thể cháy đứt khi dòng điện vượt ngưỡng, giúp bảo vệ mạch. Tuy nhiên, ứng dụng này chỉ phù hợp với các mạch không yêu cầu độ chính xác cao.
Ưu điểm so với dây nối thủ công
Dù chỉ là một “đoạn dây” đặc biệt, nhưng điện trở 0 Ohm mang lại nhiều lợi ích hơn:
- Tự động hóa sản xuất: Có thể được gắn bằng máy pick-and-place giống như các linh kiện khác, tăng tính đồng bộ và giảm chi phí.
- Đồng nhất và đáng tin cậy: Kích thước tiêu chuẩn, chất lượng ổn định hơn dây hàn thủ công.
- Dễ thay thế: Việc sửa chữa hoặc thay đổi thiết kế dễ dàng hơn nếu cần thay jumper.
Thẩm mỹ mạch PCB: Mạch in gọn gàng, chuyên nghiệp hơn so với việc dùng dây hoặc hàn tạm.
3. Kết luận
Mặc dù có giá trị điện trở gần như bằng không, nhưng điện trở 0 Ohm lại đóng vai trò quan trọng trong thiết kế điện tử hiện đại. Với khả năng tạo cầu nối linh hoạt, hỗ trợ kiểm thử và sản xuất tự động, linh kiện nhỏ bé này là một giải pháp thiết kế thông minh mà bất kỳ kỹ sư nào cũng nên hiểu rõ và sử dụng đúng cách.
Trên đây là toàn bộ thông tin về chủ đề điện trở 0 Ohm mà trung tâm VATC muốn gửi đến bạn. Hy vọng bài viết này sẽ bổ ích và hữu dụng với bạn.
