Hệ thống APS (Anti-Pollution System) là gì? Bài viết kỹ thuật sau đây của trung tâm VATC sẽ trình bày cấu tạo, nguyên lý làm việc, triệu chứng khi lỗi (gió ra sai cửa, lạnh không đều, tự đổi chế độ) và các bước kiểm tra cơ bản để giúp bạn hiểu rõ hơn.
1. Giới thiệu về hệ thống APS (Anti-Pollution System)
APS (Anti-Pollution System) là hệ thống chống ô nhiễm không khí trong cabin xe, được tích hợp trong hệ thống điều hòa không khí (HVAC) trên nhiều dòng ô tô hiện đại (Hyundai, Kia, GM, Ford, Mercedes-Benz…).
Không giống chế độ lấy gió trong (RECIRCULATION) thông thường do người lái chủ động bật, APS là một hệ thống điều khiển tự động, hoạt động dựa trên cảm biến chất lượng không khí nhằm:
- Ngăn khí thải, mùi khó chịu, bụi bẩn từ môi trường bên ngoài lọt vào cabin.
- Đồng thời đảm bảo an toàn oxy và cân bằng áp suất trong xe.
2. Chức năng của hệ thống APS
Hệ thống APS đảm nhiệm các chức năng chính sau:
2.1 Phát hiện ô nhiễm không khí bên ngoài
- Nhận biết khí thải xe phía trước (CO, HC, NOx)
- Phát hiện mùi khét, mùi xăng dầu, không khí ô nhiễm nặng
2.2 Tự động điều khiển chế độ lấy gió
- Đóng cửa lấy gió ngoài khi phát hiện không khí bẩn
- Chuyển sang chế độ lấy gió trong để bảo vệ người ngồi trong xe
2.3 Cân bằng chất lượng không khí trong cabin
- Không cho xe duy trì lấy gió trong quá lâu
- Tránh hiện tượng:
-
- Thiếu oxy
- Tăng CO₂
- Buồn ngủ, chóng mặt khi ngồi lâu trong xe
2.4 Hoạt động độc lập với chế độ AUTO của điều hòa
- AUTO điều hòa → ưu tiên nhiệt độ
- APS → ưu tiên chất lượng không khí & an toàn hô hấp

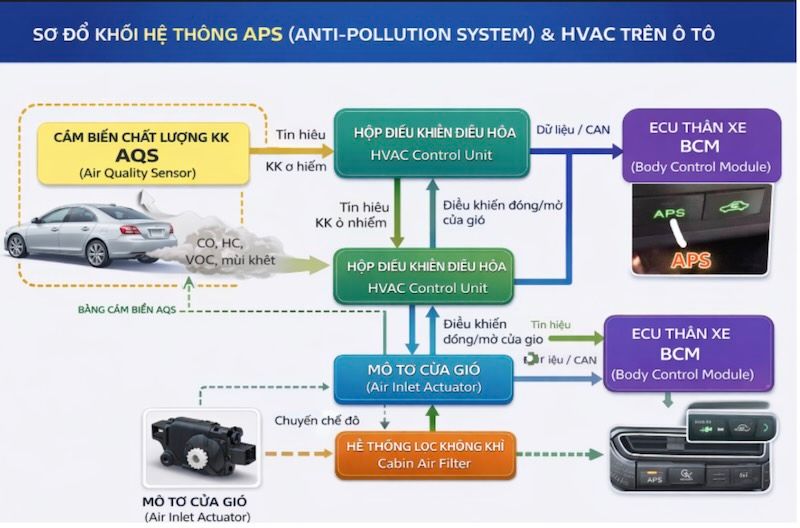

3. Cấu tạo của hệ thống

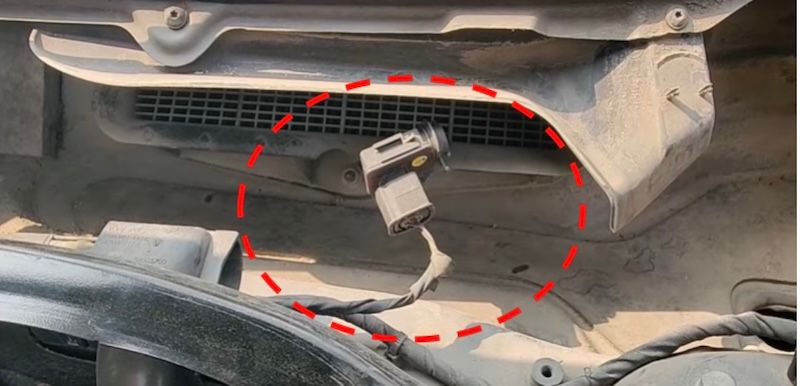

3.1 Cảm biến chất lượng không khí (Air Quality Sensor – AQS)
Vị trí:
- Khoang động cơ
- Sau lưới tản nhiệt
- Gần cửa hút gió ngoài
Chức năng:
- Đo CO, HC, NOx
- Hợp chất hữu cơ bay hơi (VOC)
3.2 Hộp điều khiển điều hòa (HVAC Control Unit)
- Nhận tín hiệu từ cảm biến AQS
- Xử lý logic đóng/mở cửa gió
- Giao tiếp với ECU thân xe (BCM)
3.3 Mô tơ cửa gió (Air Inlet Actuator)
Điều khiển:
- Cửa lấy gió ngoài
- Cửa lấy gió trong
Thường là mô tơ bước hoặc DC motor có feedback
3.4 Hệ thống lọc không khí cabin
- Lọc gió điều hòa thường hoặc lọc than hoạt tính
- Hỗ trợ giảm mùi và bụi mịn khi APS hoạt động
4. Nguyên lý hoạt động
Bước 1: Giám sát không khí liên tục
- Cảm biến AQS liên tục đo nồng độ khí ô nhiễm bên ngoài xe.
Bước 2: Phân tích & so sánh ngưỡng
- HVAC ECU so sánh giá trị cảm biến với ngưỡng cho phép:
- Không khí sạch → cho phép lấy gió ngoài
- Không khí ô nhiễm → kích hoạt APS
Bước 3: Điều khiển cửa gió
- Đóng cửa lấy gió ngoài
- Mở cửa lấy gió trong
- Đèn APS trên bảng điều khiển sẽ sáng
Bước 4: Giám sát oxy & áp suất cabin
- Sau một khoảng thời gian nhất định:
- Hệ thống tự động cho lấy gió ngoài trở lại trong thời gian ngắn
Nhằm:
- Bổ sung oxy
- Cân bằng áp suất cabin
- Tránh thiếu khí khi ngủ trong xe, chạy đường dài
5. Cách kiểm tra hệ thống APS
5.1 Dấu hiệu APS hoạt động không bình thường
- Đèn APS không sáng dù môi trường rất ô nhiễm
- Xe luôn lấy gió trong hoặc luôn lấy gió ngoài
- Mùi khí thải vẫn lọt vào cabin
- Điều hòa gây cảm giác ngột ngạt, buồn ngủ
5.2 Kiểm tra bằng máy chẩn đoán
Đọc lỗi liên quan:
- Air Quality Sensor
- Inlet Door Actuator
Theo dõi dữ liệu sống (Live Data):
- Giá trị VOC / Air Quality Level
- Trạng thái cửa gió (Outside / Inside)

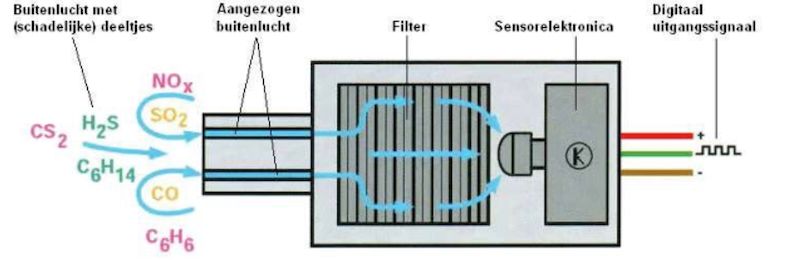

5.3 Kiểm tra cảm biến APS
- Dùng khói xả hoặc bình xịt mùi thử
- Quan sát phản ứng:
- Có chuyển sang gió trong hay không

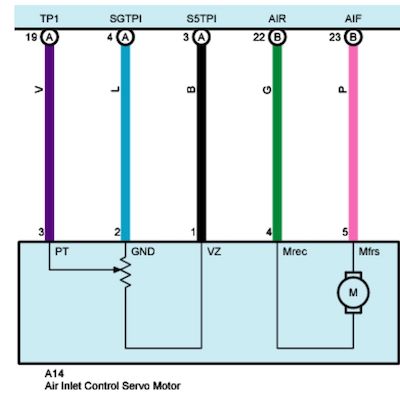

5.4 Kiểm tra mô tơ cửa gió
- Nghe tiếng mô tơ khi chuyển chế độ
- Kiểm tra kẹt cơ khí, gãy bánh răng
- Test kích hoạt bằng máy chẩn đoán
5.5 Kiểm tra lọc gió cabin
- Lọc bẩn, tắc → APS phản ứng kém
- Nên dùng lọc than hoạt tính để tối ưu APS
Trên đây là toàn bộ thông tin về hệ thống APS (Anti-Pollution System) trong điều hòa không khí mà trung tâm VATC muốn gửi đến bạn. Hy vọng bài viết này sẽ bổ ích và hữu dụng với bạn!
