Hệ thống gập gương trên xe KIA Carens UN 2008

Bài viết kỹ thuật hôm nay của trung tâm VATC, cùng tìm hiểu chi tiết về chủ đề hệ thống gập gương trên xe KIA Carens UN 2008 không hoạt động. Đọc đến hết bài viết để không bỏ lỡ bất kỳ thông tin hữu ích nào nhé!

1. Hiện tượng

Hiện tượng: Hệ thống gập gương trên xe Kia Carens UN 2008 không hoạt động.

Hệ thống trên gồm các bộ phận:

• Cầu chì Memory 15A.
• Relay gập gương (Mirror Folding Relay) được tích hợp trong ICM realay box.
• Hộp điều khiển BCM.

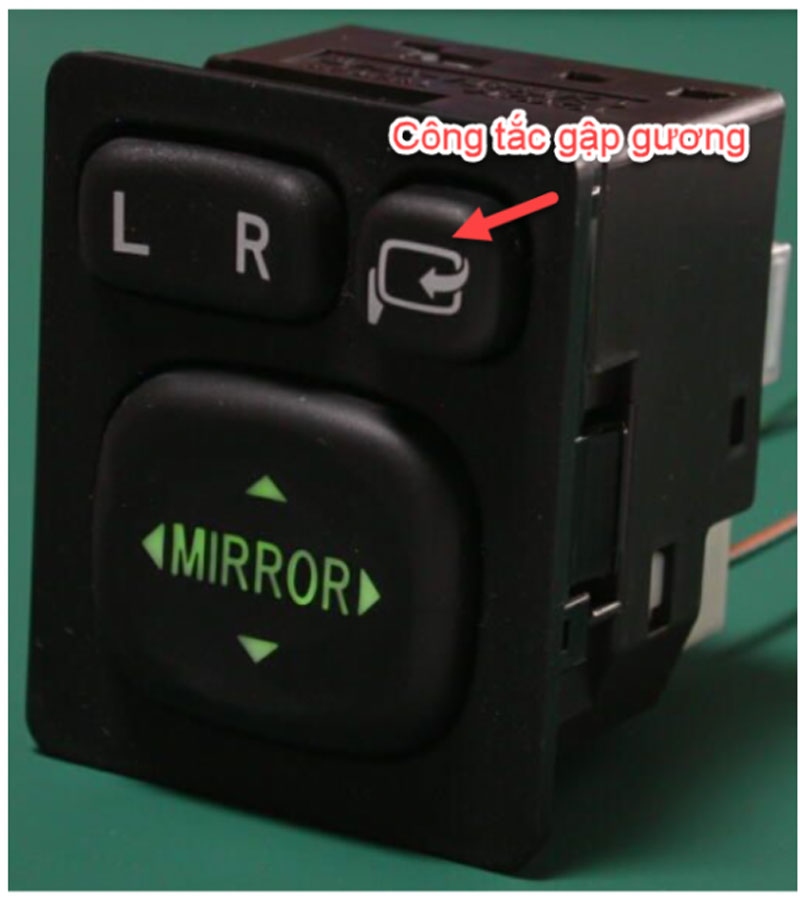

• Công tắc gập gương (Power Outside Mirror Switch).
• Cụm gương bên tài (Driver Outside Mirror And Defogger) và cụm gương bên phụ (Passenger Outside Mirror And Defogger).
• Dây dẫn điện và giắc nối,…

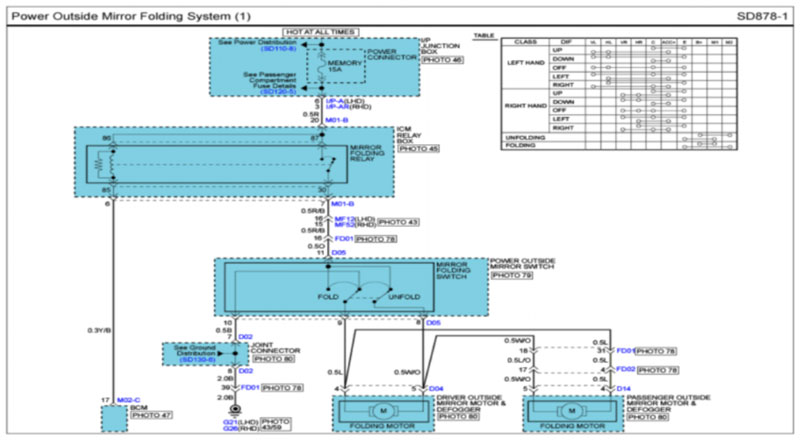

2. Sơ đồ mạch điện

3. Nguyên lý hoạt động

Khi On chìa khóa, hộp BCM sẽ cấp một tín hiệu để điều khiển cuộn dây của relay gập gương làm cho tiếp điểm relay đóng lại. Nguồn dương sẽ đi từ cầu chì Memory 15A -> Chân 87 của relay -> Chân 30 -> Chân số 7, giắc M01-B -> Chân số 11, giắc D05 của công tắc gập gương.

Để có thể điều khiển gập – mở được gương, đầu tiên công tắc phải được cấp đủ nguồn vào:

• Nguồn dương: dây màu cam (chân số 11).
• Nguồn mass: dây màu đen (chân số 10).

Tiếp theo chúng ta bật công tắc gập hoặc mở gương, lúc này tại công tắc sẽ xuất ra hai tín hiệu (một tín hiệu dương và một tín hiệu mass) để điều khiển cho mô tơ gập gương hoạt động.

4. Khoanh vùng hư hỏng

Những nguyên nhân có thể dẫn đến hiện tượng trên:

• Cầu chì Memory 15A.
• Relay gập gương (Mirror Folding Relay).
• Hộp điều khiển BCM.
• Công tắc gập gương (Power Outside Mirror Switch).
• Cụm gương bên tài (Driver Outside Mirror And Defogger) và cụm gương bên phụ (Passenger Outside Mirror And Defogger).
• Dây dẫn điện và giắc nối,…

Tham khảo ngay: Kỹ thuật sửa chữa ô tô toàn diện, chất lượng nhất

5. Kiểm tra chi tiết

• Cầu chì: Vị trí cầu chì nằm ở hộp cầu chì trong xe.

• Relay gập gương:

Relay gập gương có thể được kiểm tra bằng cách đo điện trở ở hai chân cuộn dây relay, chân 85 và 86 (giá trị điện trở khoảng 50 – 200 Ω). Sau đó, cấp nguồn vào hai chân cuộn dây relay. Relay gập gương chỉ tốt khi chúng ta đo thông mạch hai chân tiếp điểm của relay này.

• Hộp điều khiển BCM

Hộp điều khiển BCM có chức năng điều khiển cuộn dây relay nâng hạ kính. Có thể kiểm tra điện áp tại chân tín hiệu của hộp BCM như sau:

• Công tắc chỉnh gương:

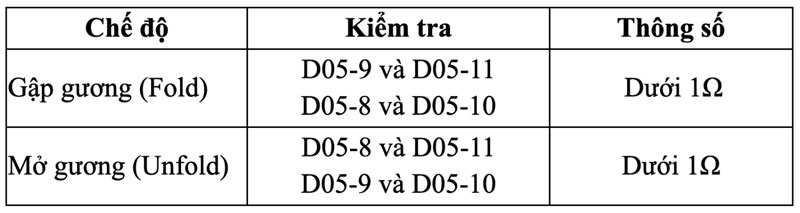

Thông số kiểm tra:

• Cụm gương bên tài và cụm gương bên phụ:

Chúng ta có thể kiểm tra mô tơ gập gương trong cụm gương mỗi bên bằng các cách khác nhau, như là đo điện trở các mô tơ trong mỗi gương hoặc kích điện để quan sát trạng thái gập – mở của từng gương.

• Dây dẫn:

Thông số kiểm tra:

Trên đây là toàn bộ thông tin về hệ thống gập gương trên xe KIA Carens UN 2008 không hoạt động. Hy vọng bạn đã có thêm cho mình kiến thức hay trong ngày.
