Khác với cơ cấu của hệ thống khóa vô lăng cơ truyền thống, hệ thống khóa vô lăng điện hoạt động hoàn toàn tự động, thường tích hợp cùng chìa khóa thông minh hoặc nút khởi động Start/Stop. Đây là một trong những trang bị ngày càng phổ biến trên các dòng xe đời mới, góp phần nâng cao tính an toàn và tiện nghi cho người sử dụng
1. Giới thiệu về khóa vô lăng điện

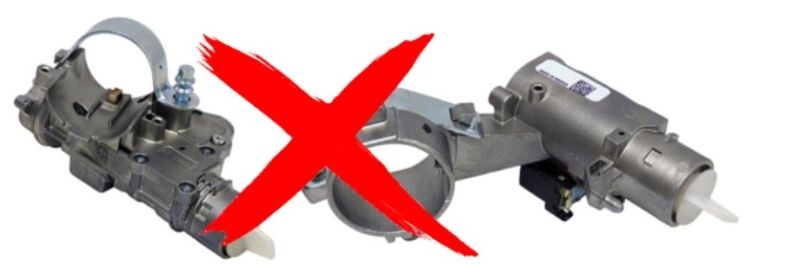

Ở các dòng xe sử chìa khóa cơ khí, khi rút chìa khóa để khóa vô lăng thì sẽ có một cơ cấu bằng cơ khí sẽ đẩy ty ra để khóa cứng vô lăng lại.

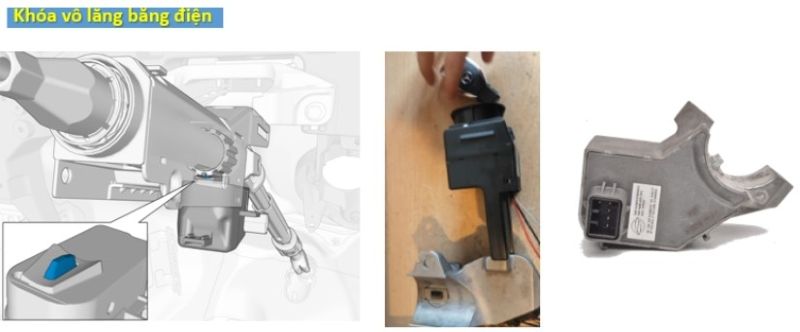

Tuy nhiên đối với xe sử dụng nút nhấn Start Stop để khởi động thì không còn dùng chìa khóa nữa, nên sẽ không khóa bằng cơ như trước được. Vì vậy, nhà sản xuất xe đã trang bị hệ thống ESCL- Electronic Steering Column Lock để khóa vô lăng bằng điện

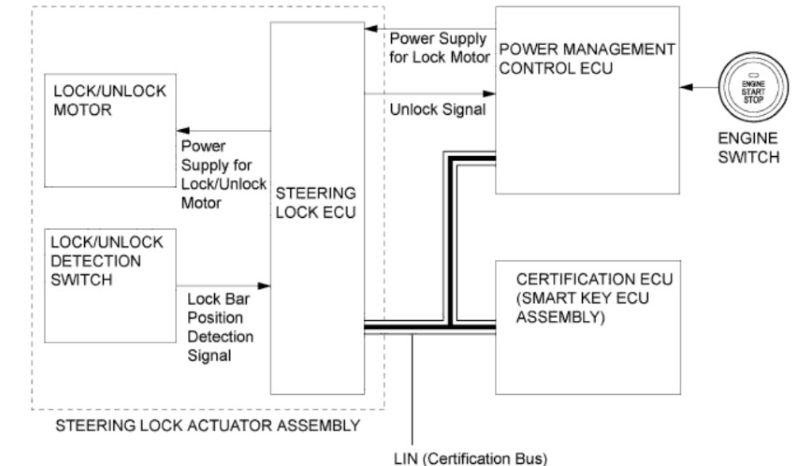

2. Nguyên lý hoạt động của khóa vô lăng điện
- Khi nhấn ON bằng nút nhấn SSB xe sẽ mở khóa vô lăng.
- Khi OFF bằng nút nhấn SSB xe sẽ mở khóa vô lăng.
- Cơ cấu ESCL khi hoạt động sẽ gửi trạng thái ngược về hộp điều khiển.
- Hộp ESCL trên một số sẽ cũng được lưu mã hóa liên quan đến SMK để xác minh chìa khóa.

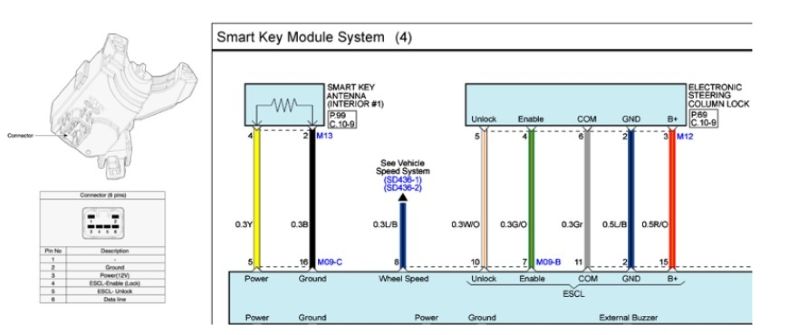

Mạch điện của hệ thống: Cụm khóa vô lăng điện bao gồm: Nguồn + ; nguồn – ; Tín hiệu Lock; Tín hiệu Unlock; Chân báo trạng thái hoạt động gửi về hộp.
Lưu ý: Trên một số xe thì hộp ESCL sẽ lưu mã bảo mật của chìa khóa cùng với hộp SMK, và hộp IMMO. Nên khi thay thế cần phải học lại chìa khóa hoặc đồng bộ lại hộp điều khiển theo yêu cầu của nhà sản xuất.
Tham khảo khi thay ESCL trên xe Toyota.
TH1: xe còn một chìa khóa hoạt động được
- Thay ESCL
- Thực hiện ECU Registration
TH2: Xe không còn chìa khóa nào hết.
- Thay ESCL
- Thay hộp Smart key
- Thay hộp Immo
- Đăng ký lại chìa khóa mới

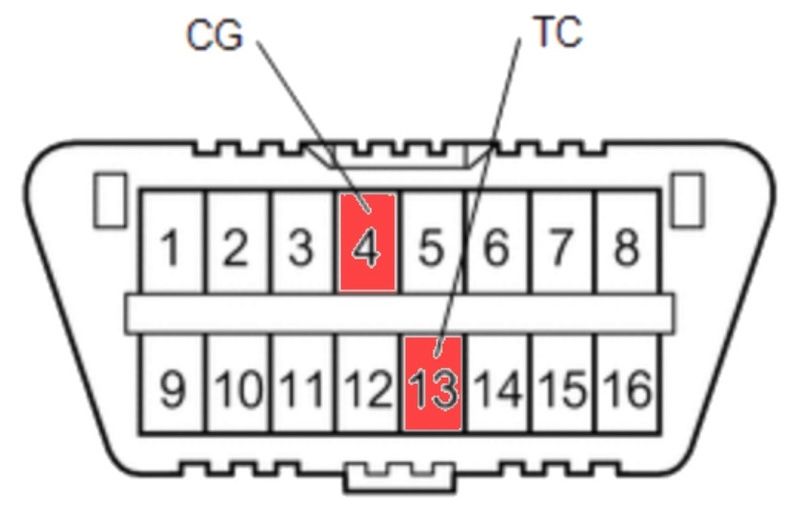

- Register ECU communication ID. (Đấu tắt chân 4-13 trong 30p)
Trên đây là thông tin chi tiết về chủ đề hệ thống khóa vô lăng điện ESCL mà trung tâm VATC muốn chia sẻ đến bạn. Hy vọng bài viết này sẽ bổ ích và hữu dụng với bạn.
