Bạn đang muốn kiểm tra cảm biến tốc độ bánh xe trên xe KIA Sorento nhưng chưa biết bắt đầu từ đâu? Vậy thì bài viết này là dành cho bạn. Đọc đến hết bài viết để không bỏ lỡ thông tin chi tiết nào về chủ đề này nhé!
1. Vị trí cảm biến
2. Mô tả chức năng
Cảm biến tốc độ bánh xe là một cảm biến quan trọng của hệ thống ABS để hộp có thể nhận tín hiệu từ đó tính toán được tốc độ của xe và xác định tình trang khóa bánh xe xảy ra.
Ví dụ: tín hiệu tốc độ bánh sau được sử dụng làm giá trị tham chiếu cho tốc độ xe, ở xe dẫn động bánh trước và nếu xảy ra sự khác biệt giữa tốc độ bánh trước và bánh sau thì hệ thống ABS sẽ hoạt động.
Cảm biến tốc độ bánh xe này là loại Active Sensor: kiểu Hall.
3. Mô tả lỗi
Hộp điều khiển ABS sẽ liên tục giám sát mạch điện của cảm biến tốc độ bánh xe. Nếu hệ thống phát hiện mạch điện của cảm biến có giá trị ngoài giá trị cho phép trong 140 msec, thì hộp điều khiển sẽ thiết hập lỗi hở mạch/ngắn mạch.
Đèn cảnh báo ABS sẽ tắt nếu không còn lỗi nữa.
4. Chức năng an toàn khi xảy ra lỗi
Nếu chỉ có 1 cảm biến lỗi: các hệ thống ABS/ESP/DBC sẽ không hoạt động đồng thời đèn sẽ báo lỗi, riêng hệ thống EBD vẫn hoạt động bình thường (bền EBS sẽ không báo).
Nếu có từ 2 cảm biến trở lên bị lỗi: các hệ thống ABS/ESP/DBC/EBD sẽ không hoạt động. Các đèn báo lỗi sẽ sáng lên.
5. Cách hệ thống phát hiện lỗi
ECU ABS sẽ liên tục giám sát mạch điện của cảm biến. Nếu hệ thống nhận thấy dòng điện đi qua cảm biến có giá trị ngoài khoản (4mA ± 10% ~ 22mA ± 10%) trong hơn 140ms. Hệ thống sẽ báo lỗi.
Nguyên nhân có thể: Mạch điện bị lỗi hoặc cảm biến bị hỏng.

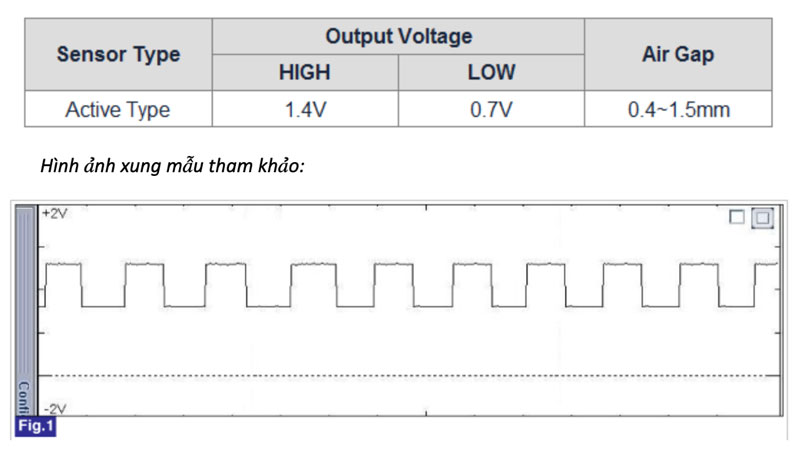

6. Thông số kỹ thuật liên quan đến cảm biến
Cảm biến này là loại Active Sensor nên tín hiệu gửi về sẽ là dạng xung vuông với thông số như bảng bên dưới.

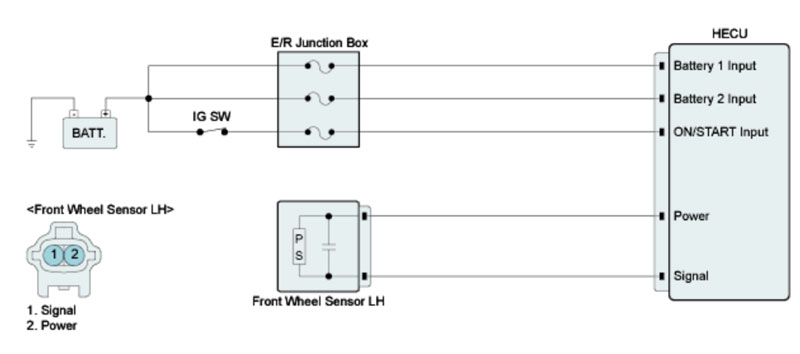

Mạch điện của hệ thống:
7. Cách kiểm tra

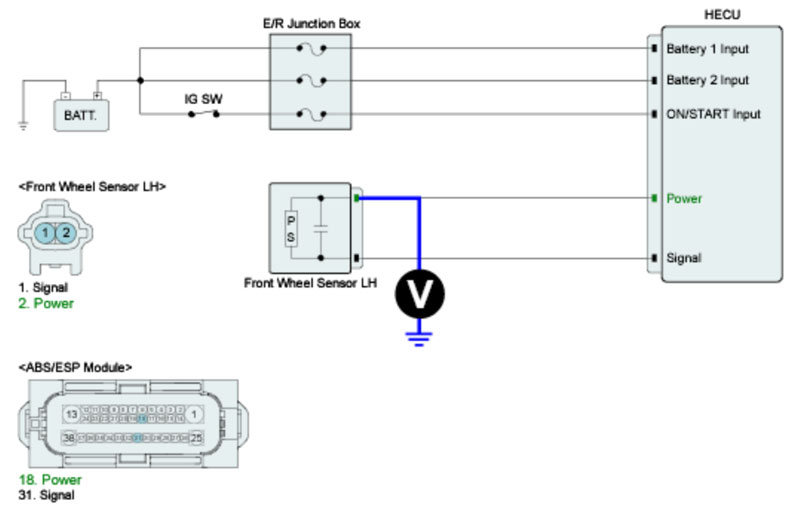

Kiểm tra nguồn cấp cho cảm biến (lưu ý nếu hệ thống đang báo lỗi có thể hộp sẽ ngắt nguồn 12V cấp cho cảm biến).
Kiểm tra tín hiệu của cảm biến. Đo như hình minh họa và quay bánh xe để xem giá trị thay đổi (tham khảo thông số kỹ thuật để đánh giá tín hiệu thu được).
