Công tắc số trung gian đóng vai trò quan trọng trong việc đảm bảo an toàn khi khởi động động cơ. Việc kiểm tra và bảo dưỡng định kỳ công tắc này không chỉ duy trì hiệu suất hoạt động của xe mà còn phòng ngừa các sự cố bất ngờ. Bài viết này sẽ hướng dẫn kiểm tra công tắc số trung gian trên xe Toyota Camry 2007 cách chi tiết nhất, giúp bạn xác định lỗi nhanh chóng và có hướng khắc phục phù hợp.
1. Công tắc số trung gian trên hộp số tự động

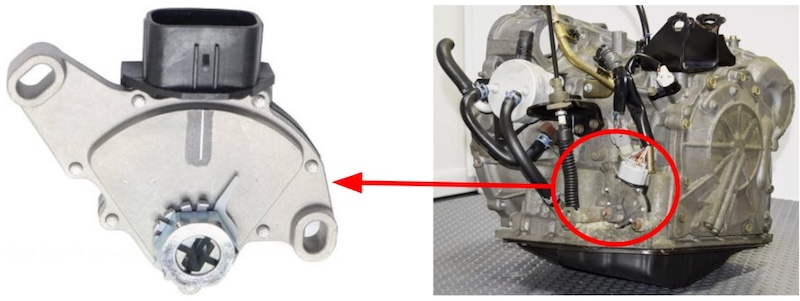

Công tắc số trung gian (Park/Neutral Position Switch) trên hộp số tự động dùng để:
- Truyền tín hiệu cần số đến Transmission Control Module (TCM) để TCM quyết định phương thức chuyển số thích hợp. Đối với xe Toyota Camry 2007, hộp điều khiển hộp số được tích hợp chung với hộp điều khiển động cơ ECM.
- Báo lên đồng hồ Taplo cho tài xế biết vị trí của cần số.
- Cho phép khởi động động cơ khi đang ở vị trí P hoặc N.
2. Khi công tắc số trung gian bị lỗi thì gây ra hiện tượng gì?
Đối với xe Toyota Camry 2007, khi công tắc số trung gian bị lỗi không tạo ra được tín hiệu vị trí cần số gửi về cho Hộp ECM thì:
- Không báo lỗi, đèn báo số trên Taplo không hiển thị khi đi số.
- Khi gài R, xe bị giật mạnh sau đó vẫn cho chạy lùi.
- Khi gài D, xe bị giật mạnh sau đó vẫn cho chạy tới, tuy nhiên chỉ cho chạy từ số 3 chứ không phải số 1 như bình thường.
3. Cách kiểm tra công tắc số trung gian trên xe Toyota Camry 2007
3.1. Kiểm tra sự hoạt động của công tắc số trung gian
Bước 1: Kéo phanh tay và bật chìa khóa ở vị trí ON.
Bước 2: Kiểm tra xem công tắc còn hoạt động tốt hay không bằng cách: Di chuyển cần số ở các vị trí P – R – N – D và quan sát đèn báo vị trí số trên đồng hồ Taplo xem có hiển thị đúng theo vị trí cần số hay không? Hoặc ở bước này có thể dùng máy chẩn đoán xem dữ liệu động (Datalist) của công tắc số trung gian tại các vị trí P – R – N – D để kiểm tra.
⇒ Nếu đèn trên Taplo hoặc dữ liệu động (Datalist) trên máy chẩn đoán báo đúng theo vị trí cần số thì công tắc số trung gian còn hoạt động tốt. Nếu không thì công tắc đang không gửi tín hiệu về cho đồng hồ Taplo và hộp ECM, thì chuyển qua mục 3.2. Kiểm tra rời công tắc số trung gian trên xe Toyota Camry 2007.
Bước 3: Kiểm tra các tiếp điểm tại vị trí P – R – N của công tắc bằng cách:
- Đạp bàn đạp phanh – đưa cần số về vị trí P, sau đó đề máy.
- Đạp bàn đạp phanh – đưa cần số về vị trí N, sau đó đề máy.
⇒ Tại vị trí P và N chúng ta phải khởi động được động cơ, nếu không được phải kiểm tra lại Công tắc số trung gian. Chuyển qua mục 3.2. Kiểm tra rời công tắc số trung gian trên xe Toyota Camry 2007.
Bước 4: Gài cần số về R đèn lùi phải sáng lên và tại các vị trí khác đèn lùi không sáng.
⇒ Nếu kết quả không như trên chuyển qua mục mục 3.2. Kiểm tra rời công tắc số trung gian trên xe Toyota Camry 2007.
3.2. Kiểm tra rời công tắc số trung gian trên xe Toyota Camry 2007
Bước 1: Bật chìa khóa về vị trí OFF.
Bước 2: Rút giắc công tắc số trung gian trên xe.
Bước 3: Bật chìa khóa lên ở vị trí ON.

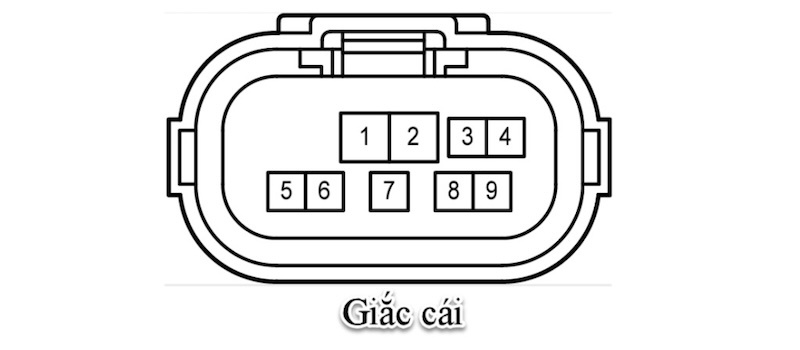

Bước 4: Kiểm tra nguồn dương của công tắc số trung gian: Đo điện áp tại chân số 4 – giắc cái của công tắc số trung gian.
⇒ Nếu điện áp tại chân số 4 là 12V thì có nguồn cấp cho công tắc, chuyển qua Bước 5.

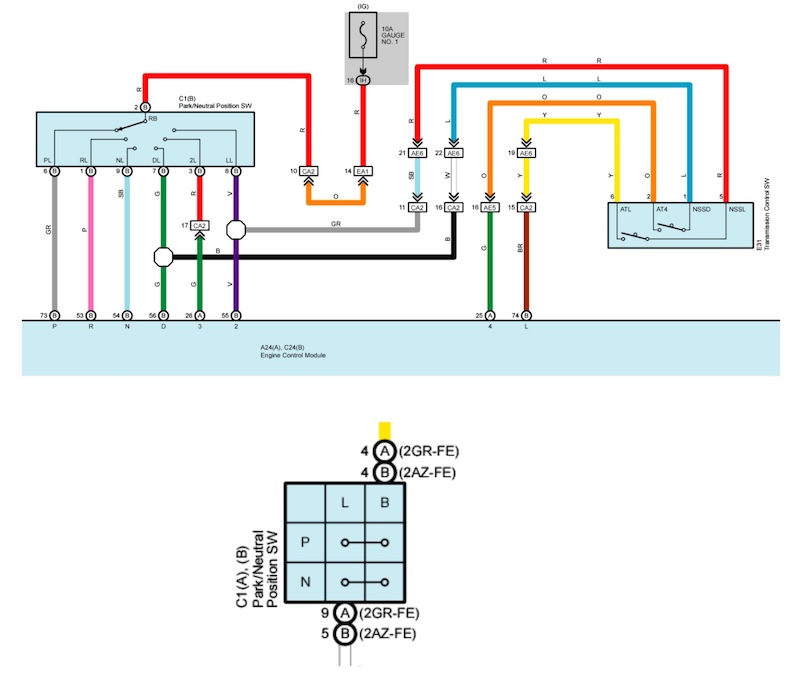

⇒ Nếu không có 12V tại chân số 4, kiểm tra lại cầu chì 10A Gauge No. 1 và dây dương từ cầu chì 10A Gauge No. 1 đến chân số 2 của công tắc số trung gian xem cầu chì hoặc dây dương công tắc số trung gian có bị đứt hay không? (Xem sơ đồ mạch điện ở trên).
Bước 5: Kiểm tra tiếp điểm bên trong công tắc số trung gian:
- Cách 1: Kiểm tra tín hiệu đầu ra của Công tắc số trung gian.
Bước 1: Tắt chìa khóa về vị trí OFF.
Bước 2: Cắm lại giắc của công tắc số trung gian.
Bước 3 Bật chìa khóa ở vị trí ON.

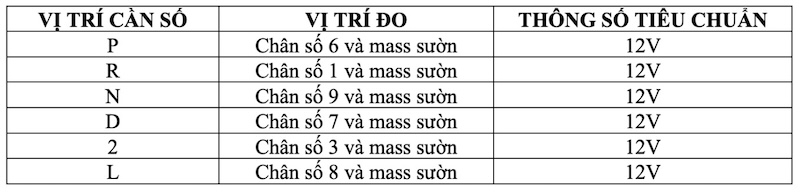

Bước 4: Đo điện áp tại các chân của công tắc số trung gian ở các vị trí số theo thông số bên dưới để kiểm tra tiếp điểm bên trong công tắc.
⇒ Nếu thông số không giống như bảng trên thì tiến hành thay thế công tắc số trung gian mới.
⇒ Nếu thông số đúng theo bảng trên thì chúng ta cần kiểm tra lại tất cả dây điện từ công tắc số trung gian về hộp ECM xem có bị đứt hoặc chạm mass hay không. Nếu dây từ công tắc số trung gian về hộp ECM tốt thì nguyên nhân có thể lỗi hộp ECM. Cần kiểm tra lại nguồn hộp ECM, nếu đủ nguồn thì tiến hành thay hộp ECM mới.
- Cách 2: Kiểm tra sự tiếp xúc của các tiếp điểm bên trong công tắc số trung gian bằng cách đo điện trở tại các chân Pin của công tắc số trung gian theo bảng bên dưới và so sánh với thông số tiêu chuẩn.
Bước 1: Tắt chìa khóa về vị trí OFF.
Bước 2: Rút giắc công tắc số trung gian.

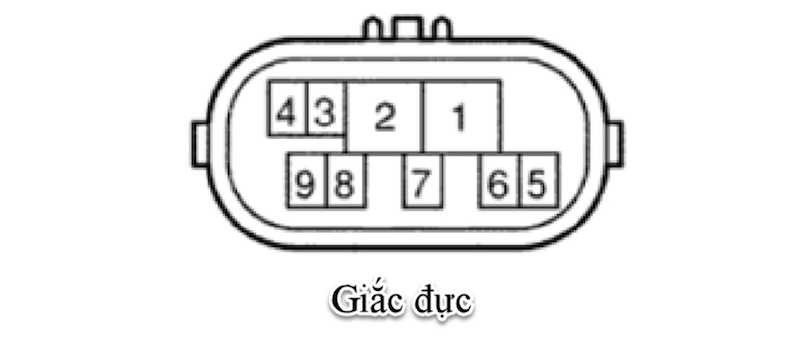

Bước 3: Đo điện trở tại các chân PIN ở giắc đực của công tắc số trung gian và so sánh với thông số trong bảng bên dưới.

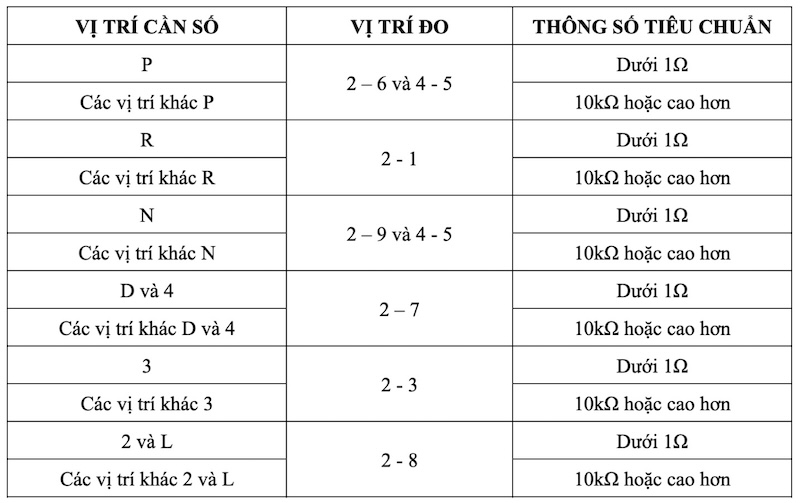

BẢNG THÔNG SỐ:
⇒ Nếu thông số điện trở đo được đúng theo bảng trên, thì công tắc số trung gian tốt. Cần kiểm tra lại tất cả dây điện từ công tắc số trung gian về hộp ECM xem có bị đứt hoặc chạm mass hay không. Nếu dây từ công tắc số trung gian về hộp ECM tốt thì nguyên nhân có thể do lỗi hộp ECM. Cần kiểm tra lại nguồn hộp ECM, nếu đủ nguồn thì tiến hành thay hốp ECM mới.
⇒ Nếu thông số không đúng theo tiêu chuẩn thì tiến hành thay mới công tắc số trung gian.
