Tìm hiểu chi tiết về mã lỗi B1200 Humidity Sensor Open (High) trên xe Santafe 2008 qua bài viết kỹ thuật sau đây của trung tâm VATC. Đọc đến hết bài viết để không bỏ lỡ bất kỳ thông tin hữu ích nào nhé!
1. Tổng quan
Cảm biến độ ẩm nằm ở bộ điều khiển nóng phát hiện độ ẩm trong xe để điều khiển độ ẩm trong xe. Cảm biến độ ẩm và cảm biến nhiệt độ trong xe sẽ được tích hợp lại với nhau. Cảm biến độ ẩm biến đổi độ ẩm đo thành giá trị tần số và cung cấp nó đến bộ điều khiển A/C.
Nếu nhiệt độ không khí xung quanh hoặc độ ẩm trong xe nằm trong một phạm vi được chỉ định có thể tạo ra sương giá trên cửa sổ, thì bộ điều khiển A/C sẽ được kích hoạt để kiểm soát độ ẩm trong xe để ngăn chặn sương giá trên kính cửa sổ.
2. Khắc phục mã lỗi B1200
Kiểm tra mạch điện tín hiệu của cảm biến gồm có:
- Tắt IG.
- Rút giắc cảm biến và giắc hộp điều khiển A/C.
- Đo thông mạch từ cảm biến về hợp phải nằm ở mức 0 Ω.
- Nếu trường hợp đo thông mạch nằm ở mức 0 Ω thì đường dây của hệ thống tốt tiến hành kiểm tra mạch điện.
- Nếu không về 0 Ω thì kiểm tra lại đường dây.

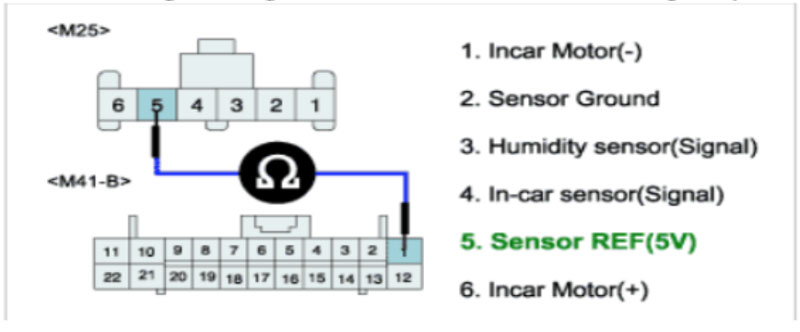

Kiểm tra nguồn của cảm biến:
- Bật IG.
- Sử dụng đồng hồ VOM ở chế độ đo thông mạch.
- Đo thông mạch từ chân số 5 của giắc cảm biến và chân số 1 của giắc điều khiển A/C.
- Nếu thông mạch thì thì đường dây tốt.
- Nếu không thông mạch kiểm tra lại đường dây.
- Tiếp tục ta kiểm mass của cảm biến, bật đồng VOM ở thang điện áp, kiểm tra chân số 2 của giắc cảm biến khi kẹp đồng hồ VOM vào có về 0v hay không.
+ Nếu về 0v mass cảm biến tốt tiếp tục kiểm tra đến cảm biến.
+ Nếu không về 0v thì kiểm tra lại đường dây và hộp điều khiển A/C.

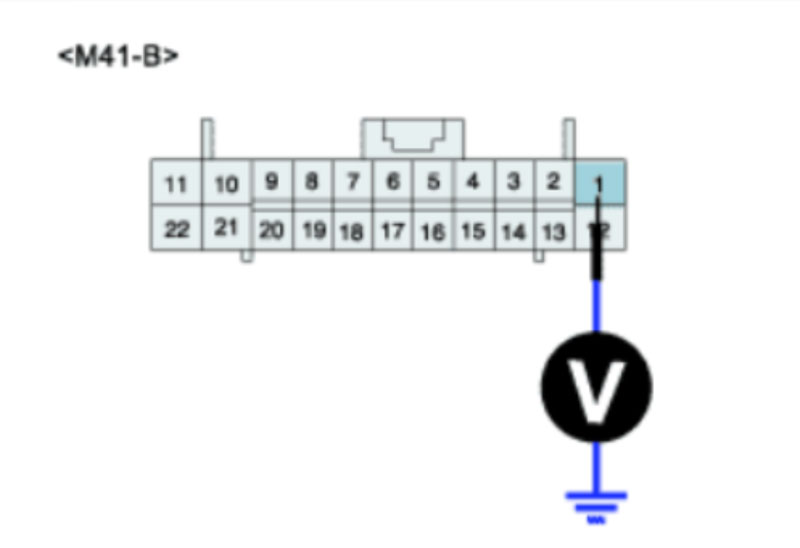

- Tiếp theo kiểm tra bộ điều khiển A/C.
+ Khởi động động cơ.
+ Ngắt kết nối với cảm biến độ ẩm.
+ Đo giá trị điện áp ở chân số 1 của giắc hộp điều khiển A/C phải có 5v.
+ Nếu có 5v chứng tỏ hộp điều khiển hệ thống A/C tốt.
+ Không có 5v thì tiến hành thay thế hộp điều khiển A/C.

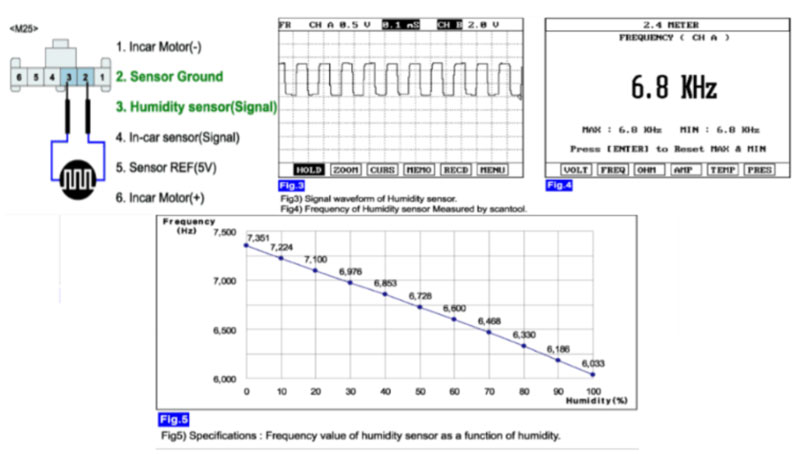

- Kiểm tra cảm biến.
+ Khởi động động cơ.
+ Cắm giắc cảm biến độ ẩm.
+ Đo tần số ở chân số 2 và số 3 của cảm biến.
+ Nếu tần số đúng như trong tài liệu sửa chữa thì vệ sinh lại chân giắc và chân giắc cảm biến.
+ Nếu sai trên biểu đồ thì tiến hành thay thế cảm biến.
Trên đây là toàn bộ thông tin về mã lỗi B1200 trên Santafe 2008 và cách khắc phục mã lỗi mà trung tâm VATC muốn gửi đến bạn. Chúc bạn thành công!
