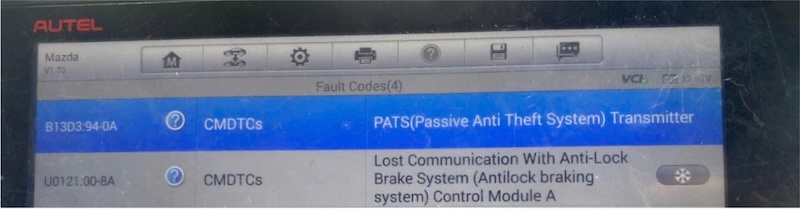

Bài viết ngày hôm nay của trung tâm VATC sẽ đề cập đến chủ đề về: hướng dẫn sửa chữa mã lỗi B13D3 PATS Transmitter trên xe Mazda 2 2015. Theo dõi đến hết bài viết để không bỏ lỡ bất kỳ thông tin thú vị nào nhé!
1. Triệu chứng mã lỗi B13D3
- Không Lock&Unlock bằng remote được.
- Xe không thể On chìa khi để chìa khóa trong xe và sử dụng chế độ Limp Home để On chìa.
- Đèn báo lỗi chìa khóa sáng lên.
2. Nguyên nhân hư hỏng
- Lỗi mạch điện, giắc nối.
- Mất nguồn cấp cho hộp Keyless Receiver(RF).
- Lỗi hộp Keyless Receiver(RF).
- Lỗi hộp Start Stop Unit.

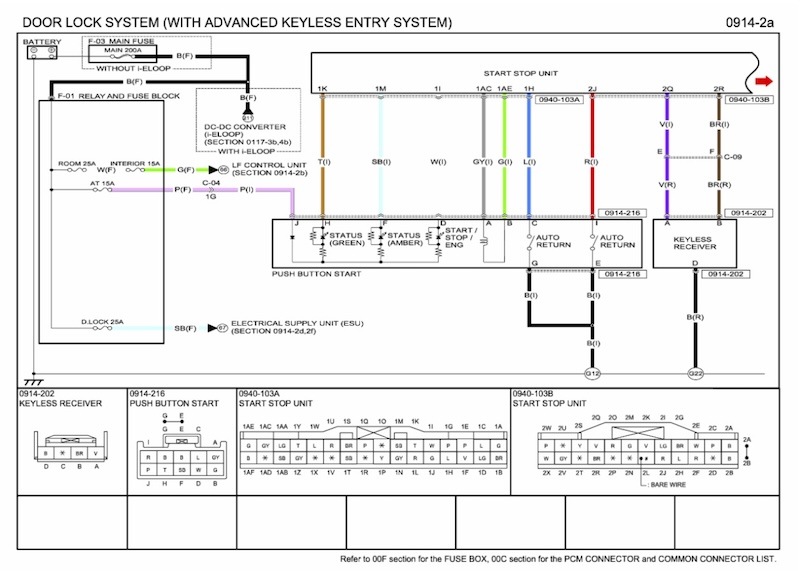

3. Sơ đồ mạch điện
4. Vị trí
5. Cách kiểm tra mã lỗi B13D3

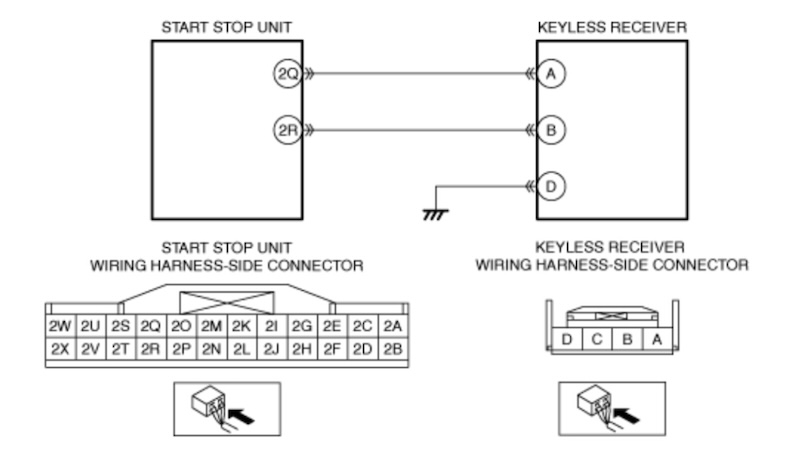

Bước 1: Kiểm tra kết nối của các giắc điện tại hộp Start Stop và hộp Keyless Receiver(RF)
- Vệ sinh chân giắc nối và ghim lại các hộp
- Tiến hành đọc lại lỗi
- Kiểm tra mã lỗi B13d3 còn xuất hiện không
Có: Đi tới bước số 2
Không: Kết thúc sửa chữa

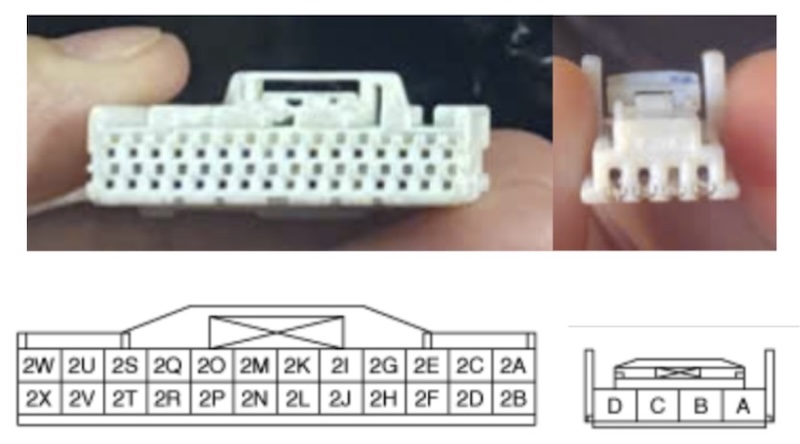

Bước 2: Kiểm tra dây dẫn và giắc nối
- OFF chìa khóa
- Rút giắc kết nối tại hộp start stop và keyless receiver(RF) ra và đo theo thông số sau:
| Kiểm tra | Thông số |
| 2Q(Start stop)- A(Keyless receiver) | Dưới 1Ω |
| 2R(Start stop)- B(Keyless receiver) | |
| D(Keyless recever)- Mass thân xe | |
| 2Q(Start stop)/A(keyless receiver)-Mass thân xe | Trên 10kΩ |
| 2Q(Start stop)/A(keyless receiver)-Mass thân xe |
Không tốt: Thay thế dây dẫn hoặc sửa chữa
Tốt: Đi tới bước số 3

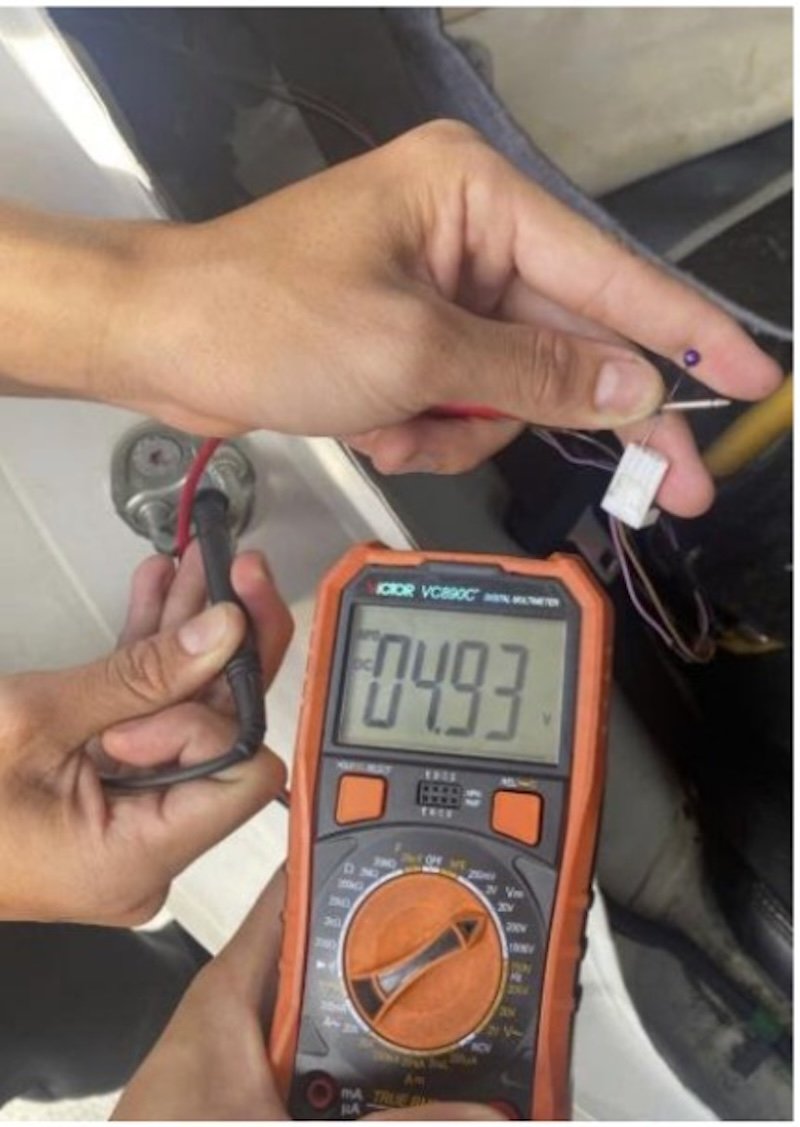

Bước 3: Kiểm tra nguồn dương cấp cho hộp Keyless Receiver(RF)

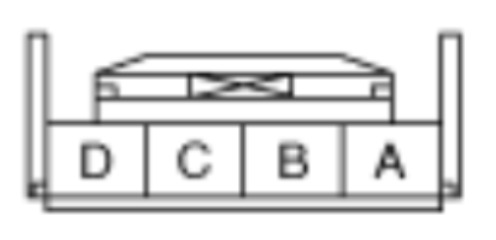

- Đo tại chân A tại hộp keyless receiver có điện áp ~5V
Không : Thay thế hộp Start Stop Unit
Có: Đi tới bước số 4
Bước 4: Kiểm tra xung tại hộp Receiver

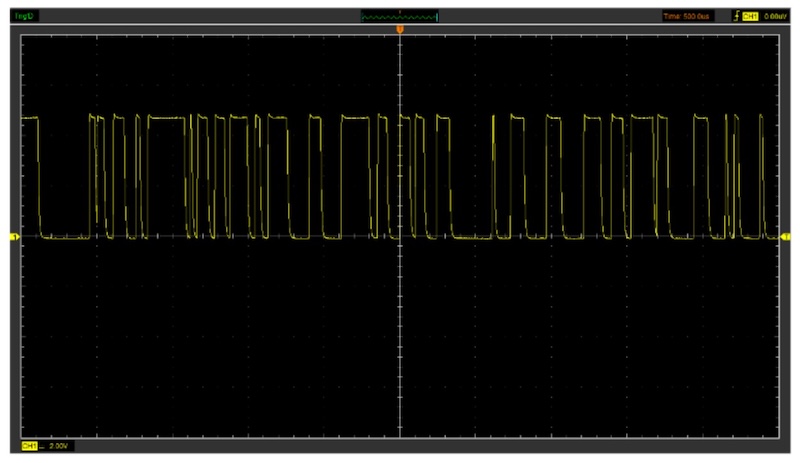

- Sử dụng thiết bị đo xung để kiểm tra xung tại hộp recever khi bấm lock&unlock trên chìa khóa( có xung như hình )

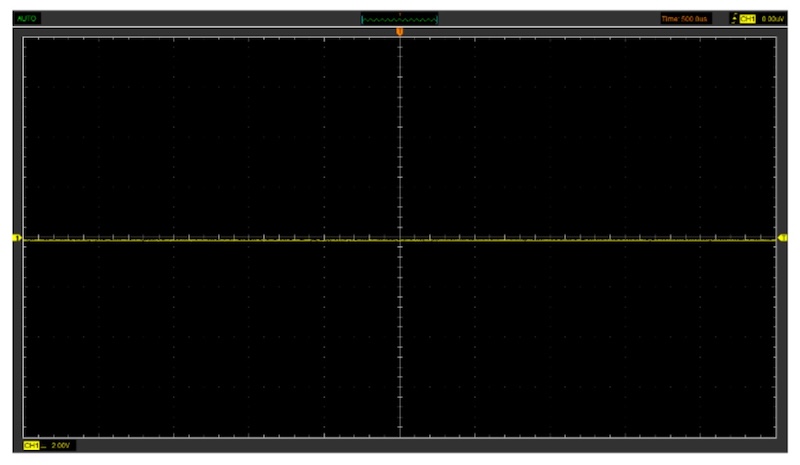

Không có xung: Thay thế hộp Receiver
Có xung: Thay thế hộp Start stop unit
Bước 5: Kiểm tra lại mã lỗi
- Sau khi thay thế hộp keyless receiver thì tiến hành kiểm tra lại mã lỗi trên thiết bị chẩn đoán.
Còn xuất hiện mã lỗi: Thay thế hộp Start Stop unit
Không xuất hiện mã lỗi: Kết thúc quá trình sửa chữa
Trên đây là toàn bộ thông tin về hướng dẫn sửa chữa mã lỗi B13D3 PATS Transmitter trên xe Mazda 2 2015 mà trung tâm VATC gửi đến bạn. Hy vọng bạn đã có thêm cho mình kiến thức hay trong ngày.
