Trong các hệ thống sử dụng pin sạc, việc quản lý quá trình sạc – xả và bảo vệ pin đóng vai trò cực kỳ quan trọng để đảm bảo hiệu suất và tuổi thọ của pin. Mạch sạc xả tích hợp chức năng bảo vệ và hiển thị phần trăm pin không chỉ giúp người dùng dễ dàng theo dõi dung lượng còn lại mà còn ngăn ngừa các rủi ro như quá sạc, quá xả hoặc ngắn mạch. Bài viết này sẽ giới thiệu chi tiết về cấu tạo, nguyên lý hoạt động và lợi ích khi sử dụng loại mạch thông minh này.
1. Khái niệm về mạch sạc xả và bảo vệ pin có hiển thị phần trăm pin
Là mạch điều khiển sạc, xả pin tự động sau khi cài đặt. Mạch có thể thiết lập theo thời gian, theo điện áp giới hạn. Ngoài ra mạch có chân giao tiếp UART có thể theo dõi trạng thái làm việc của Relay (đóng/ ngắt) theo thời gian thực. Mạch có bảo vệ ngược cực an toàn.
2. Thông số của Khái niệm về mạch sạc xả và bảo vệ pin có hiển thị phần trăm pin
2. Thông số của Khái niệm về mạch sạc xả và bảo vệ pin có hiển thị phần trăm pinKhi làm việc với mạch sạc xả và bảo vệ pin có hiển thị phần trăm pin này anh em cần lưu ý một số thông số quan trọng sau:
- Điện áp nguồn: DC 6 – 40V
- Dải điện áp sạc DC 0-60V, phù hợp với nhiều loại pin dưới 60V
- Sai số hiển thị điện áp ± 0,1V .
- Phạm vi sạc và thời gian xả ( OP ): 0-999 phút.
3. Cách sử dụng mạch sạc xả và bảo vệ pin có hiển thị phần trăm pin
Mạch có 6 chế độ, các thông số được định nghĩa :
- Giới hạn điện áp trên: UL1
- Giới hạn điện áp dưới nL1
- Giới hạn điện áp trên lớn hơn giới hạn điện áp dưới ( UL1> nL1 )
Các chế độ làm việc của mạch sạc xả có hiển thị phần trăm pin như sau:
- U-1 : Sạc theo cài đặt điện áp trên dưới: Khi điện áp đo thấp hơn điện áp giới hạn dưới, rơle đóng lại để cho dòng điện đi qua để sạc pin, điện áp đo cao hơn điện áp giới hạn trên rơle bị ngắt làm dừng việc sạc pin
- U-2: Điều khiển thời gian sạc: đặt thời gian sạc (OP), khi điện áp đo thấp hơn điện áp giới hạn dưới, rơ-le đóng lại bắt đầu sạc pin, thời gian OP bắt đầu đếm ngược sau khi relay đóng, hết thời gian, rơle bị ngắt. Ở chế độ này nếu chưa hết thời gian OP mà điện áp đo cao hơn điện áp giới hạn trên thì việc sạc pin cũng dừng lại
- + U-3: Chế độ xả: Khi điện áp đo được thấp hơn điện áp giới hạn dưới, rơle bị ngắt. Khi điện áp đo cao hơn điện áp giới hạn trên và rơle bị đóng lại cho dòng điện đi qua tải.
- + U-4: Không dùng tới
- + U-5: Khoảng trong khoảng: Khi điện áp đo được nằm giữa giới hạn trên và giới hạn dưới, rơle được đóng và các điều kiện khác bị ngắt kết nối;
- + U-6: Khoảng ngoài phạm vi: Khi điện áp đo được thấp hơn điện áp giới hạn dưới hoặc cao hơn điện áp giới hạn trên, rơle bị đóng và rơle bị ngắt trong các trường hợp khác.
4. Sơ đồ mạch sạc xả và bảo vệ pin có hiển thị phần trăm pin
5. Sơ đồ xả pin của mạch
5. Sơ đồ xả pin của mạch

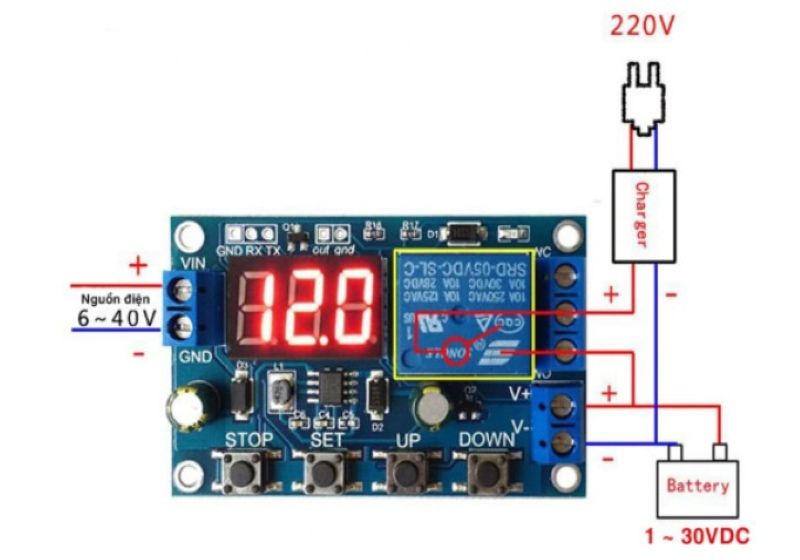

6. Sơ đồ kết nối đo điện áp và sạc của mạch sạc xả và bảo vệ pin
6. Sơ đồ kết nối đo điện áp và sạc của mạch sạc xả và bảo vệ pin
Trên đây là toàn bộ thông tin về chủ đề Mạch sạc xả và bảo vệ pin có hiển thị phần trăm pin mà trung tâm VATC muốn gửi đến bạn. Hy vọng bài viết này sẽ bổ ích và hữu dụng với bạn.
