Màn hình Android trên xe ô tô là một thiết bị công nghệ hiện đại, giúp nâng cấp trải nghiệm lái xe với nhiều tính năng thông minh và tiện ích. Ngoài việc hỗ trợ các chức năng giải trí cơ bản, màn hình này còn tích hợp thêm các công cụ hỗ trợ lái xe, kết nối thông minh và tùy chỉnh linh hoạt. Đây là một trong những nâng cấp được ưa chuộng nhất hiện nay trên các dòng xe ô tô.
1. Màn hình Android và cam lùi
Màn hình Android là một sản phẩm công nghệ thế hệ mới gần giống với máy tính bảng. Sản phẩm màn hình này cho phép tích hợp với các thiết bị hỗ trợ khác như camera 360, cam lùi, cảm biến áp suất lốp,… hỗ trợ trong việc lái xe khi tham gia giao thông.
Hiện nay, trên thị trường có rất nhiều dòng màn hình android khác nhau như: OLED, Zestech, Gotech, Kovar, Carfu, Esson,… Tùy vào nhu cầu và giá tiền thì mỗi loại màn hình Android sẽ khác nhau.

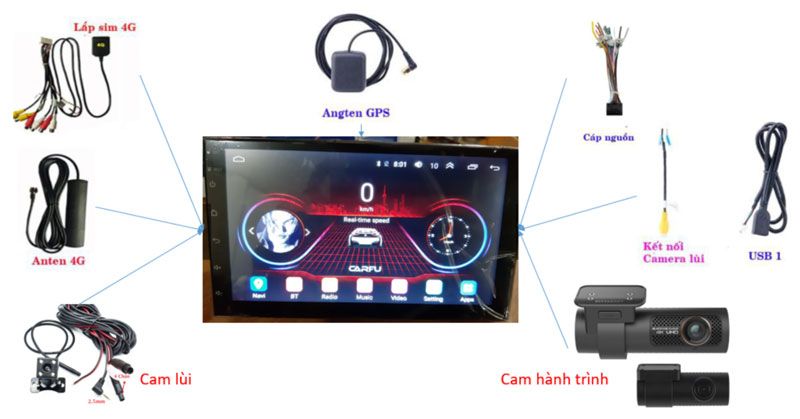

2. Cách lên màn hình Android
Những chiếc xe nguyên bản chỉ có đầu radio hoặc có màn hình cảm ứng nhưng không có đầy đủ các tính năng phục vụ cho việc giải trí của khác hàng hiện nay.
Các bộ phụ kiện cơ bản cần có để lắp màn Android:

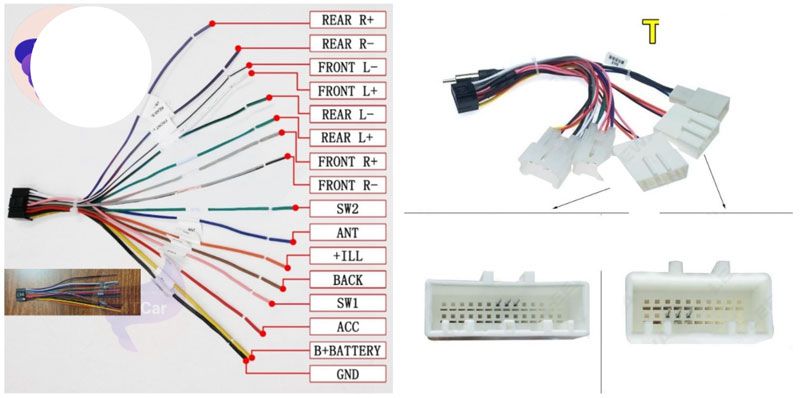

2.1. Cáp nguồn
Là bộ phận kết nối giữa nguồn điện trên xe với màn hình Android giúp cho màn hình hoạt động. Cáp nguồn thường được đánh chân sẵn tiện cho việc anh em dò dây để đấu từ giắc cắm trên xe qua.
Một số đại lý phân phối màn hình Android hiện nay, khi bán cáp nguồn là bán giắc theo xe vì vậy công việc của các kỹ thuật viên là tìm kiếm giắc cắm nào giống từ giắc trên xe cắm qua bộ giắc nguồn.
Cáp nguồn gồm các dây cơ bản như:
(1) Các sợi dây RR+, RR-, FL+, FL-, RL+, RL-, LL+, LL-, FR+, FR- là các sợi dây ra các loa.
(2) B+ (Battery): dây nguồn dương thường trực.
(3) GND: dây mass của màn.
(4) ACC: nguồn dương ACC.
(5) +ILL : dây dương cho các đèn phím.
(6) SW1, SW2: Hai dây lấy tín hiệu công tắc vô lăng.
(7) BACK: dây kích màn chuyển qua chế độ chiếu camera (+).
(8) ANT: dây ăng- ten.

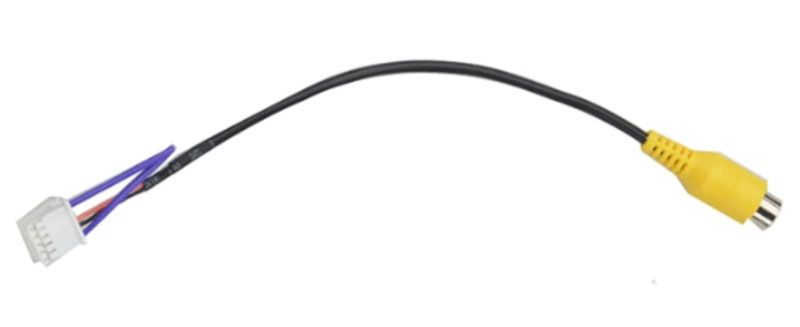

2.2. Giắc hình ảnh camera
Giắc hình ảnh camera bao gồm có một đầu AUX (một dây lửa hình và một dây mass) cái đảm nhận việc thu tín hiệu hình ảnh của Camera, hai dây màu xanh dương là hai dây ăng- ten bắt sóng wifi.

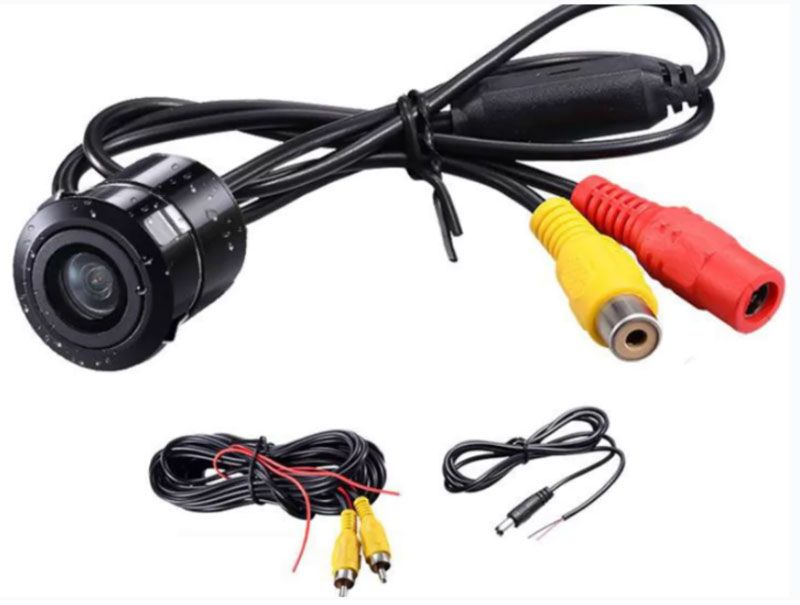

2.3. Camera lùi
Camera lùi là một camera ô tô dùng để ghi và truyền hình ảnh trực tiếp được lắp phía sau xe, thường gần khu vực biển số xe. Chức năng camera lùi là cung cấp toàn bộ hình ảnh phía sau xe hổ trợ người lái quan sát tránh các điểm mù và lùi xe an toàn.

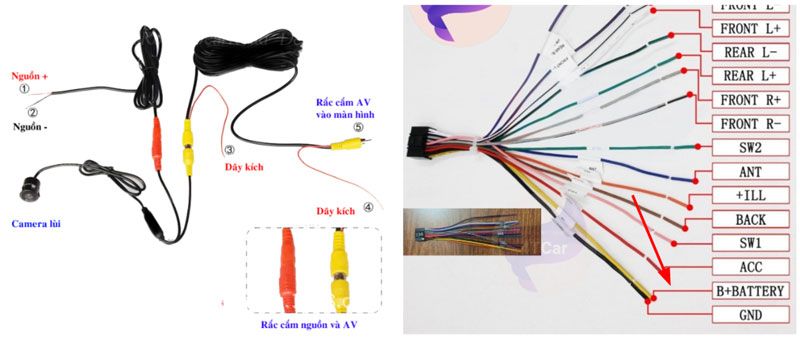

*Sơ đồ đấu camera lùi kèm màn hình Android:
(1) (2) Nguồn dương và mass của Camera lùi đấu vào nguồn dương và mass của đèn lùi.
(3) Dây kích số (3) đấu vào dương đèn lùi.
(4) Dây kích số (4) đấu vào dây Back của cáp nguồn trên màn hình Android.
(5) Giắc cắm AV đấu vào giắc cắm AV kết nối cam lùi trên màn hình Android (thường giắc này nằm riêng biệt).

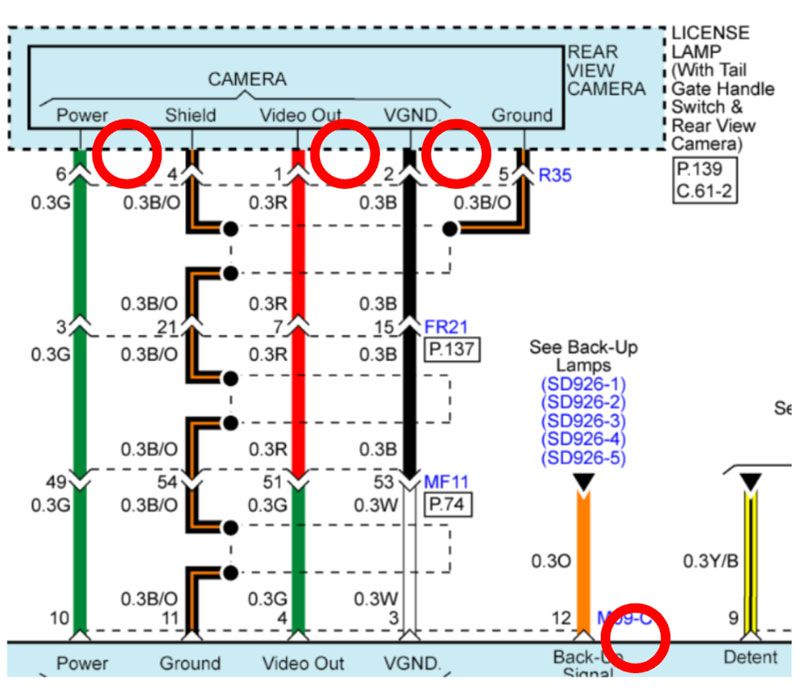

2.4. Cách xác định chân của camera lùi zin theo xe
Cách xác định chân trên xe bất kì:
- Xác định dương của cam: Dùng đồng hồ VOM đo tại chân giắc (không tháo giắc tại đầu DVD) điện áp khoảng 6 – 9V.
- Xác định dây lửa hình (Video Out): Kẹp đèn thử sợi đốt vào mass chích vào dây nào làm hình ảnh đầu DVD zin bị nhòe là dây lửa hình.
- Xác định dây mass hình: Đo thông mạch với mass.
- Xác định dây kích lùi: Đo dây nào có dương 12V khi vào số lùi.
Trên đây là các thông tin về màn hình Android mà trung tâm VATC muốn gửi đến bạn, hy vọng bạn đã có thêm cho mình kiến thức hay trong ngày.
