Quy trình ngắt điện áp cao trên Hyundai Ioniq 6 là bước bắt buộc trước khi tiến hành bảo dưỡng hoặc sửa chữa hệ thống điện áp cao của xe điện. Việc thực hiện đúng quy trình không chỉ đảm bảo an toàn cho kỹ thuật viên mà còn giúp bảo vệ các linh kiện điện tử quan trọng. Bài viết sẽ hướng dẫn chi tiết từng bước ngắt điện áp cao an toàn và hiệu quả.
1. Chú ý
- Hãy chắc chắn đọc và tuân thủ “An toàn và Phòng ngừa” trước khi thực hiện bất kỳ công việc nào liên quan đến điện áp cao hệ thống. Không tuân thủ các hướng dẫn an toàn có thể dẫn đến thương tích nghiêm trọng do điện.
- Hãy chắc chắn đọc và làm theo “Quy trình ngắt điện áp cao” trước khi thực hiện bất kỳ công việc nào liên quan đến điện áp cao hệ thống điện áp. Không tuân thủ các hướng dẫn an toàn có thể dẫn đến thương tích nghiêm trọng do điện.
- Các thành phần của hệ thống điện áp cao: hệ thống pin (BSA), động cơ, biến tần, hộp nối điện áp cao, cáp nguồn, v.v.
2. Quy trình thực hiện ngắt điện áp cao an toàn cho Hyundai Ioniq 6
1. Kết nối máy chẩn đoán với giắc chẩn đoán trên xe (giắc DLC).
2. Bật công tắc đánh lửa (IG).

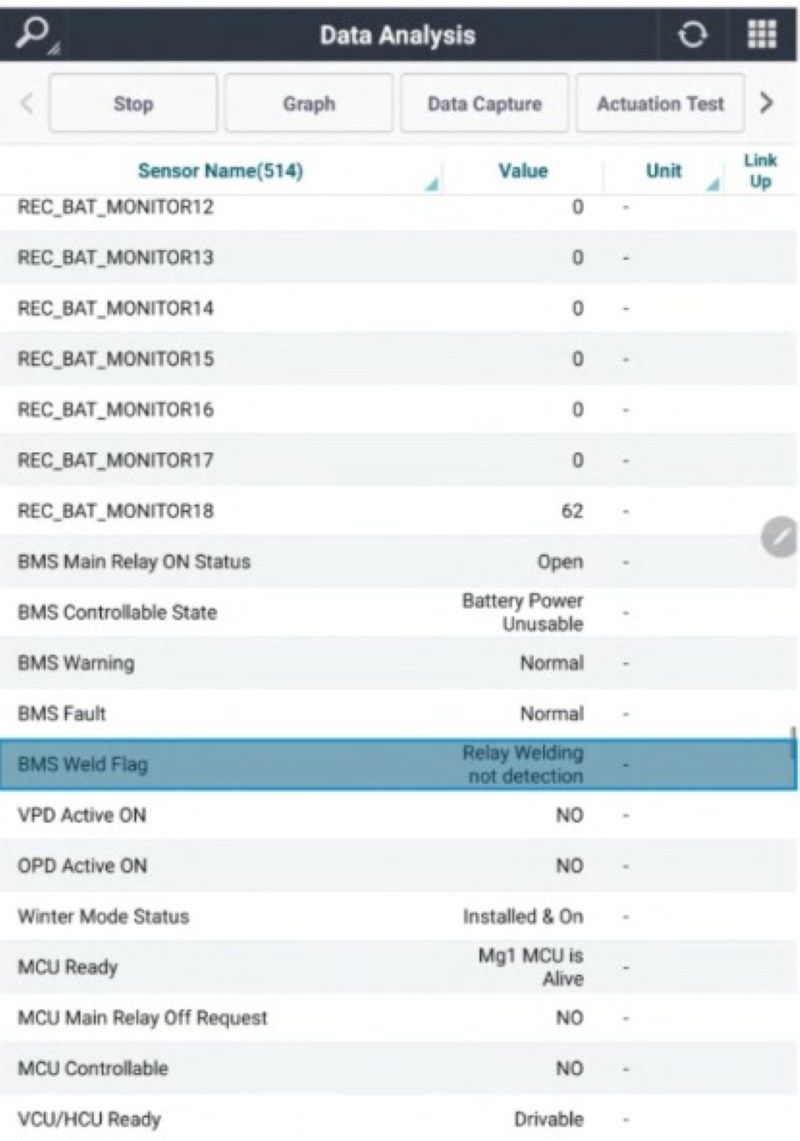

3. Kiểm tra tình trạng BMS Weld Flag trong dữ liệu của máy chẩn đoán.
Giá trị tiêu chuẩn: Relay Welding not detection
4. Tắt công tắc đánh lửa (OFF).
5. Ngắt kết nối cực (-) của bình ắc quy 12V.
(Tham khảo Hệ thống điều khiển xe – “Ắc quy phụ (12V)”)

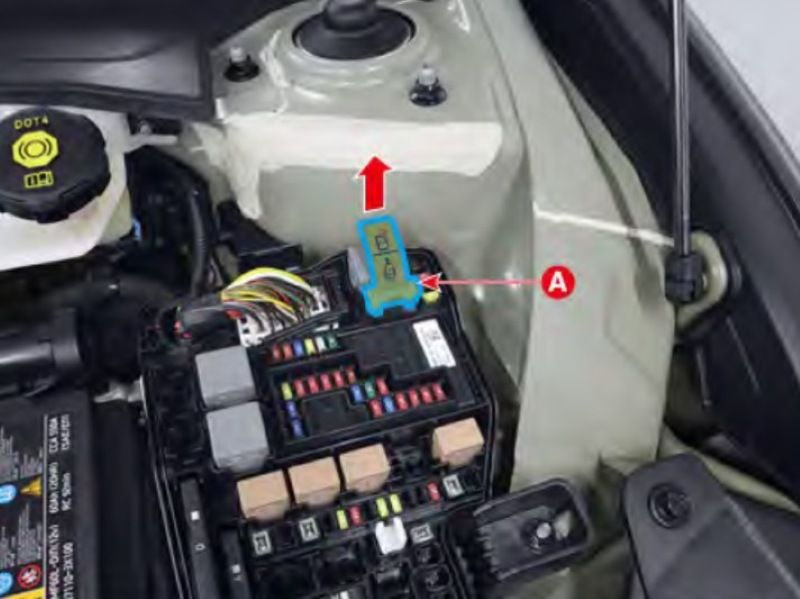

6. Ngắt kết nối đầu nối khóa dịch vụ (A) theo hướng mũi tên.
Chờ hơn 3 phút để tụ điện trong hệ thống điện áp cao được xả hoàn toàn.
7. Đo điện áp giữa các cực của biến tần để kiểm tra xem tụ điện biến tần đã được xả chưa.
(1) Nâng xe lên.
(2) Tháo nắp dưới phía trước. [AWD]
(Tham khảo Hệ thống động cơ và hộp số giảm tốc – “Nắp dưới phía trước”)
(3) Tháo nắp dưới phía sau.
(Tham khảo Hệ thống động cơ và hộp số giảm tốc – “Nắp dưới phía sau”)
(4) Tháo nắp đầu nối điện áp cao (A). [AWD]
Mô-men xoắn siết chặt: 7,8 – 11,8 Nm (0,8 – 1,2 kgf.m, 5,8 – 8,7 lb-ft)

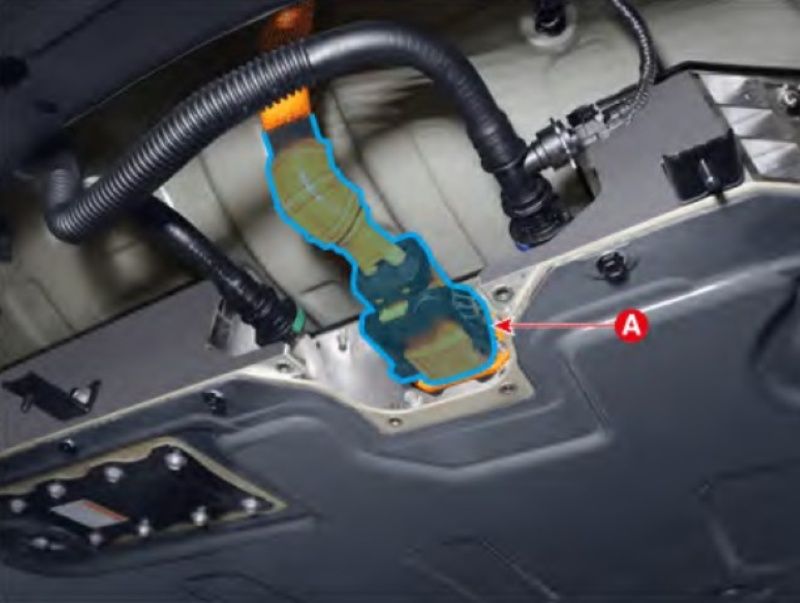

(5) Ngắt kết nối đầu nối phía trước của ắc quy điện áp cao (A). [AWD]
(6) Ngắt kết nối đầu nối phía sau của ắc quy điện áp cao (A).

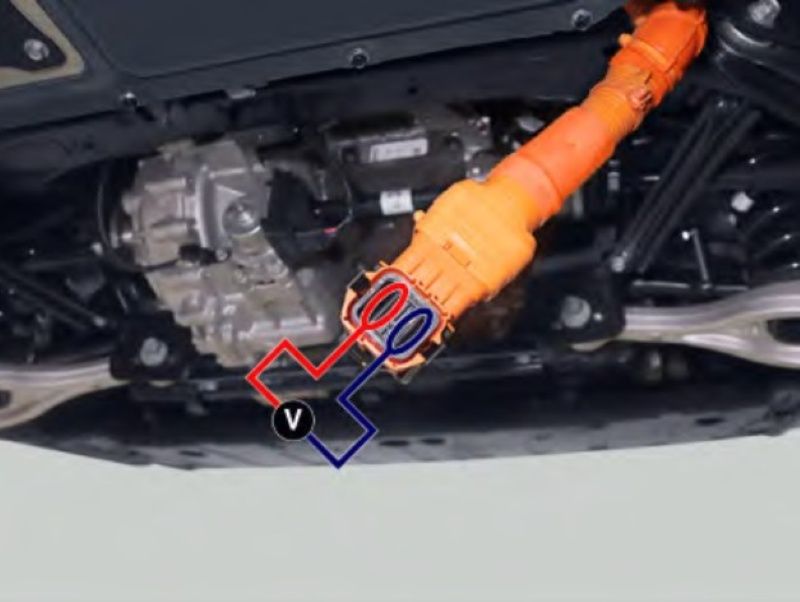

(7) Đo điện áp giữa các đầu cực biến tần phía trước. [AWD]
Tiêu chuẩn: 30V hoặc thấp hơn
(8)Đo điện áp giữa các cực biến tần phía sau.
Tiêu chuẩn: 30V hoặc thấp hơn

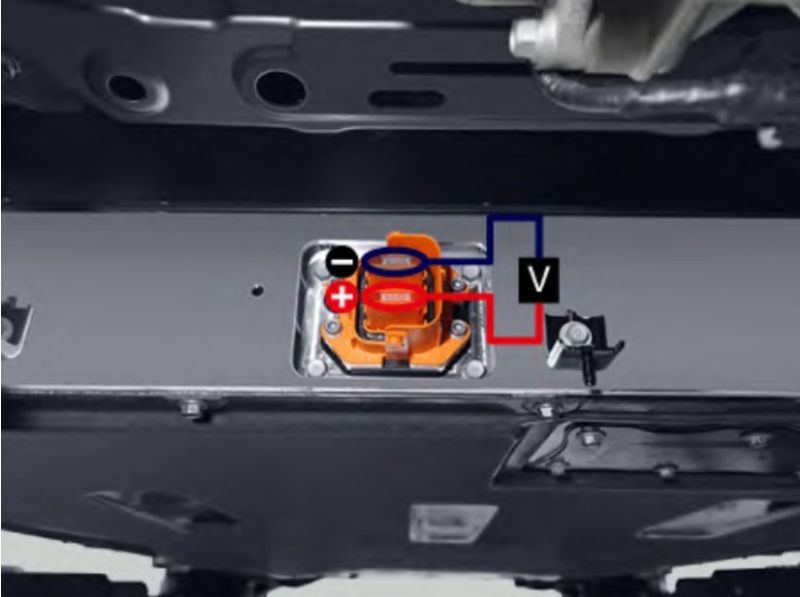

8. Đo điện áp của các đầu nối điện áp cao phía sau của cụm hệ thống điện áp cao để kiểm tra xem cụm rơ le nguồn có được điều khiển đúng cách hay không.
Tiêu chuẩn: 0V
CHÚ Ý: Tháo cầu chì chính trong trường hợp việc ngắt điện thông thường không diễn ra đúng cách và có lỗi trong quá trình đo lường điện áp.
(Tham khảo Hệ thống điều khiển pin điện áp cao – “Cầu chì chính”).
Trên đây là toàn bộ thông tin về các bước thực hiện ngắt điện áp cao an toàn cho Hyundai Ioniq 6 mà trung tâm VATC gửi đến bạn. Hy vọng bạn đã có thêm cho mình kiến thức hay trong ngày.
