Nút nhấn SSB là một trang bị thay thế cho kiểu khởi động bằng chìa khóa cơ truyền thống. Chỉ với một thao tác nhấn nút, người lái có thể dễ dàng khởi động hoặc tắt máy. Công nghệ này thường được tích hợp trong các hệ thống chìa khóa thông minh trên các dòng xe phổ biến hiện nay.
1. Giới thiệu nút nhấn SSB

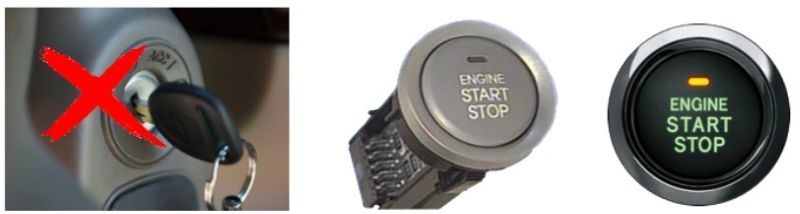

Nút nhấn khởi động SSB – Start Stop Button. Thay vì sử dụng chìa khóa cơ để bật tắt hoặc khởi động xe. Thì hiện nay các xe sẽ sử dụng nút nhấn SSB để bật tắt và khởi động xe. Việc này sẽ tiện lợi hơn vì chỉ cần nhấn nút thay vì phải lấy chìa khóa cắm vào ổ sau đó xoay từng nấc. Lúc này chìa khóa chỉ cần đặt ở trong xe (một số xe đời thì phải để chìa khóa trong ngăn chứa đồ).
2. Biểu đồ hoạt động của nút nhấn SSB

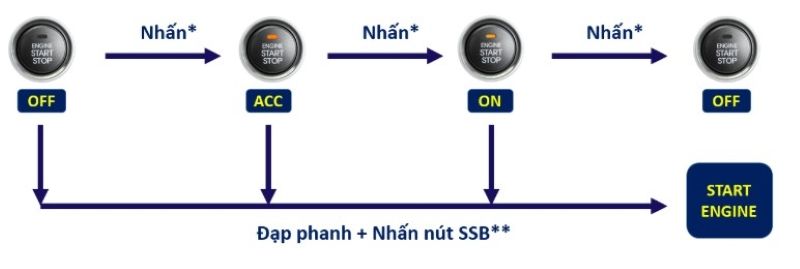

Dựa vào việc nhấn nút thì hộp điều khiển sẽ biết được ý muốn của người lái xe (xem hình mô tả bên dưới).
Một số xe hiện nay đã loại bỏ nấc ACC, chỉ có ON hoặc OFF. Nếu nhấn nút kết hợp với đạp phanh thì động cơ sẽ nổ máy, với điều kiện (Chìa khóa phải nằm trong xe và cần số ở vị trí P hoặc N).
Ngoài ra, trên nút nhấn SSB sẽ có đèn báo trạng thái để người lái xe quan sát.
3. Cấu tạo nút nhấn SSB
Nút nhấn SSB bao gồm:
- 2 cặp tiếp điểm.
- Đèn LED báo trạng thái.
- Vành Antenna (tùy xe) – Sử dụng cho chức năng Limp-home (chức năng dự phòng).
Nút nhấn SSB có nhiều loại với các cấu tạo khác nhau:

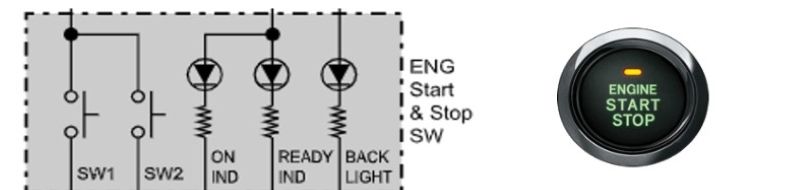

- Kiểu không có cuộn dây bên trong

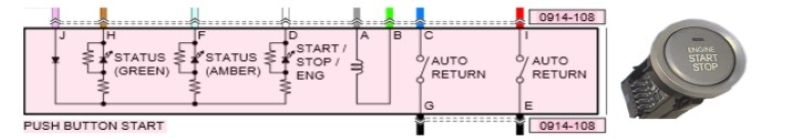

- Kiểu có cuộn dây bên trong nút nhấn
4. Sơ đồ mạch điện và nguyên lý hoạt động của nút nhấn SSB
Nút nhấn SSB sẽ tự nhả khi chúng ta buông tay, nên hộp sẽ dựa vào số lần nhận được tín hiệu để hiểu ý định của người lái xe.
Tín hiệu này gồm 2 tiếp điểm tùy vào mỗi loại xe mà nó sẽ có tín hiệu khác nhau:

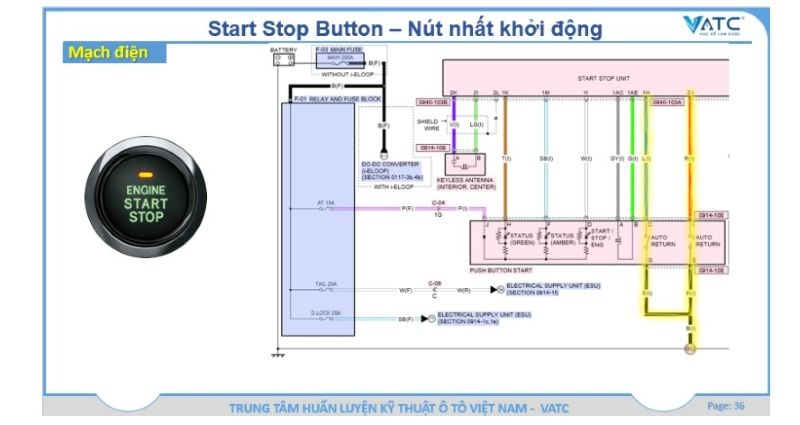

- Cả hai đều gửi Mass về hộp

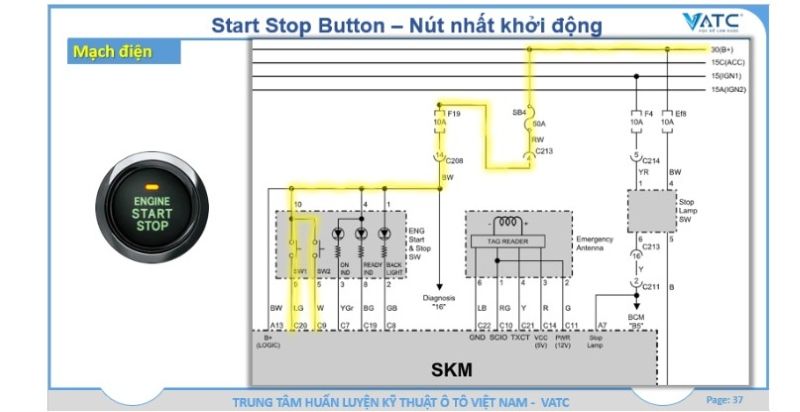

- Cả hai đều gửi Dương về hộp

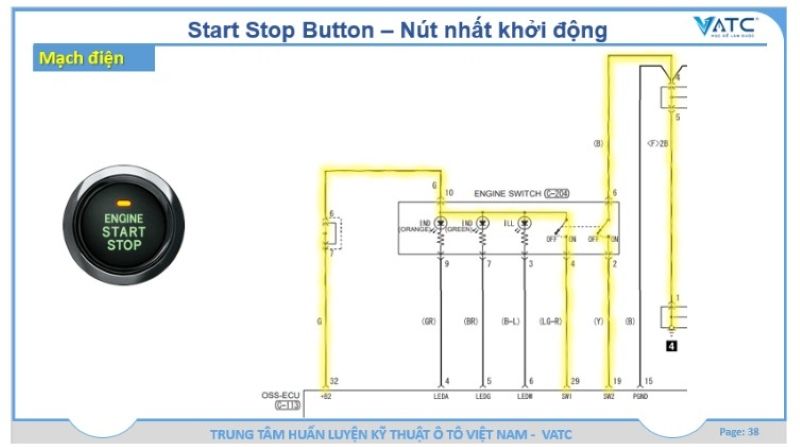

- Một tiếp điểm gửi Mass và 1 tiếp điểm gửi Dương về.
Tham khảo mạch điện:
Lưu ý: đối với loại có cuộn antenna bên trong có thể dung máy chẩn đoán để kiểm tra hoạt động của nó bằng chức năng đặc biệt.
Trên đây là thông tin chi tiết về chủ đề nút nhấn SSB – Start Stop Button mà trung tâm VATC muốn chia sẻ đến bạn. Hy vọng bài viết này sẽ bổ ích và hữu dụng với bạn.
