Đến với bài viết kỹ thuật ngày hôm nay của trung tâm VATC, hãy cùng đến với chủ đề: phân tích và phương pháp khai thác sơ đồ mạch điện Mazda. Đọc đến hết bài viết để không bỏ lỡ bất kỳ thông tin hữu ích nào nhé!
1. Đặc điểm kiểu vẽ sơ đồ mạch của Mazda

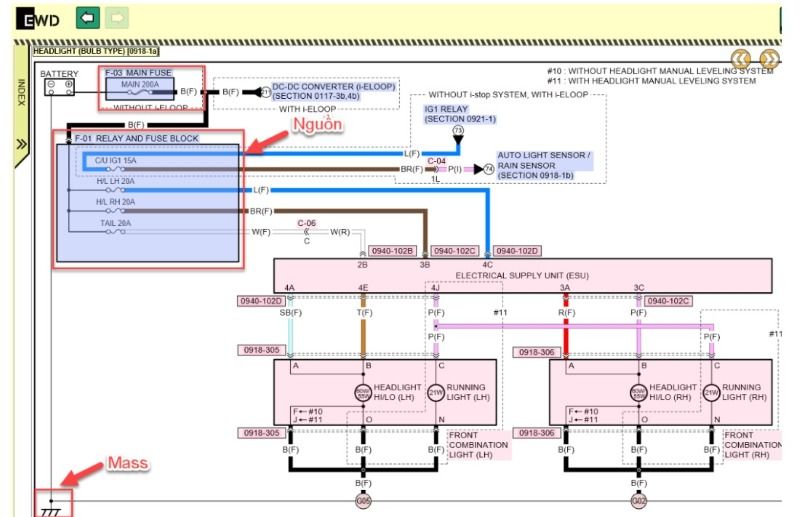

Mazda sử dụng bố cục mạch theo hướng dọc: nguồn ở trên, mass ở dưới. Điểm đặc biệt là Mazda chia mạch thành các khối chức năng (logic block). Mỗi block gồm Power Line và Control Line, tạo sự liên kết chéo giữa các hệ thống.
Giao diện chính của phần mềm tra sơ đồ mạch điện Mazda bao gồm 1 màn hình chính để tra sơ đồ mạch điện và 2 màn hình nhỏ để hiện thị thông tin của sơ đồ chân giắc và vị trí của chi tiết trên xe.
2. Nhận diện các ECU quan trọng

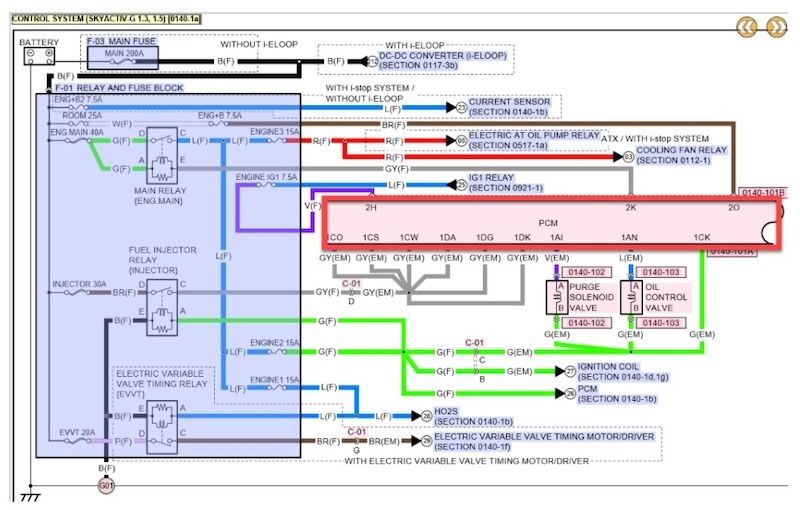

- PCM: Điều khiển động cơ, nhiều tín hiệu logic 5V.
- BCM: Quản lý toàn bộ hệ thống thân xe: đèn, gạt mưa, khóa cửa, smart key…

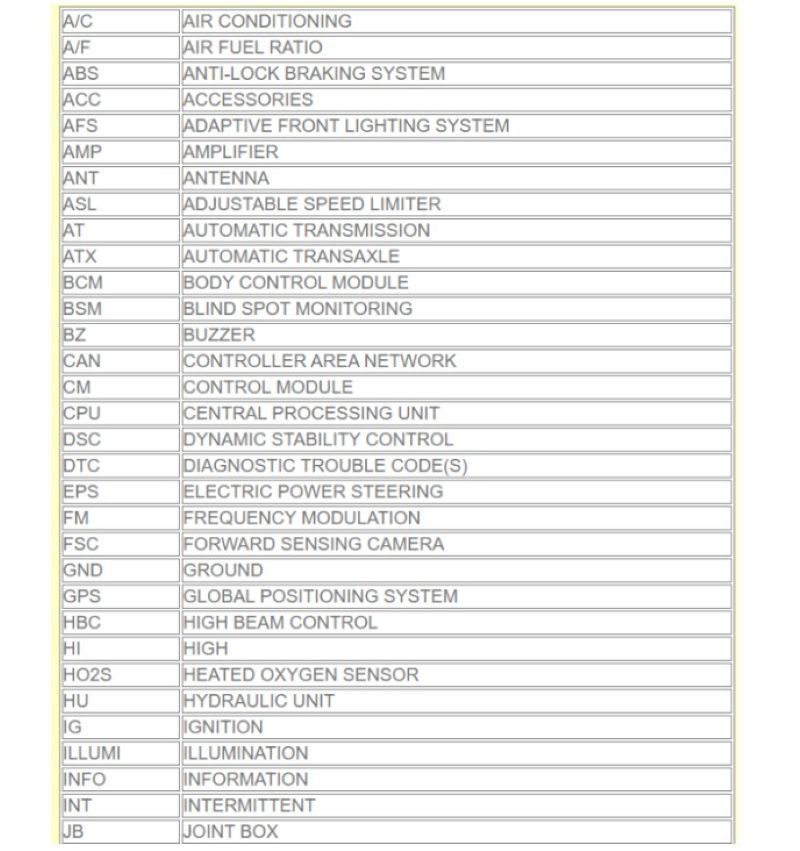

Để sử dụng mạch điện dễ dàng trong quá trình tra cứu có thể kết hợp với bảng từ viết tắt của phần mềm.

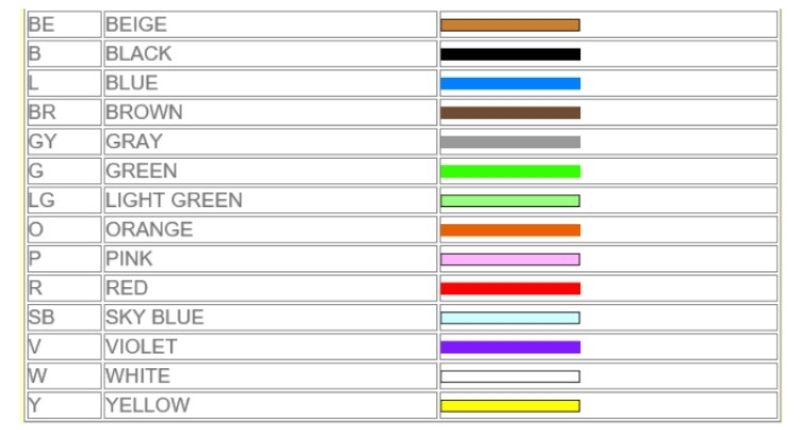

3. Quy tắc màu dây
Mazda dùng mã màu tương tự Toyota:
BK (đen), WH (trắng), RD (đỏ), BL (xanh dương), Y (vàng), GN (xanh lá). Dây BK/WH thường là mass…

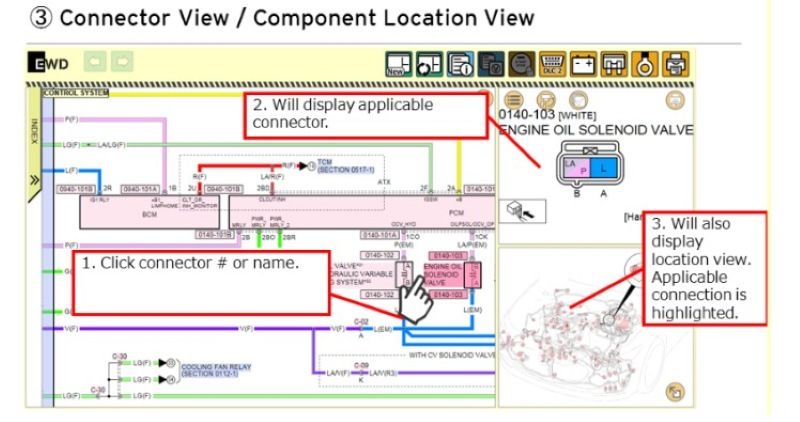

4. Cách đọc sơ đồ chân giắc

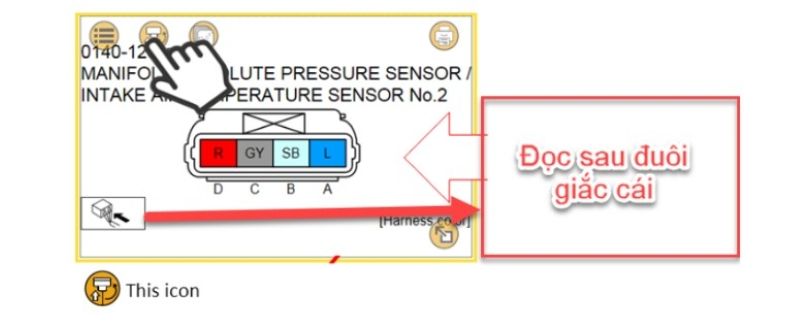

Nhấn vào các chi tiết có trên mạch điện cần xem sơ đồ chân giắc và vị trí cột bên phải sẽ hiện sơ đồ chân giắc và vị trí chi tiết đó trên xe.

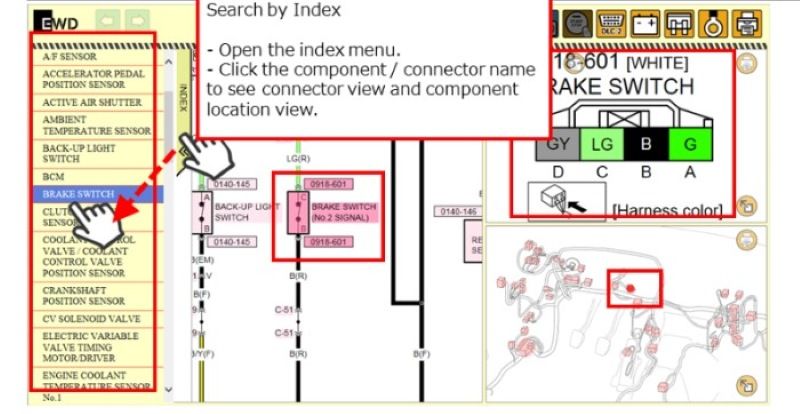

5. Tra cứu nhanh các chi tiết có bên trong hệ thống
Để tra cứu nhanh các chi tiết có bên trong mạch điện. Nhấn vào Index bên trái màn hình sau đó chọn vào chi tiết cần tìm. Sau khi mạch điện sẽ tự trỏ đến chi tiết cần tìm cung cấp thêm về sơ đồ chân giắc và vị trí chi tiết trên xe.

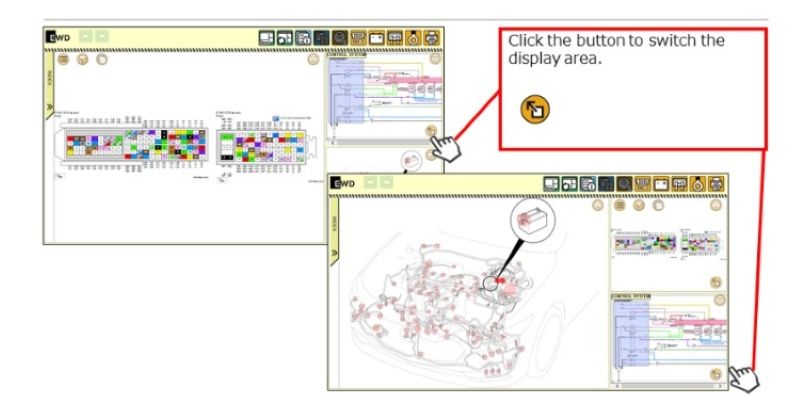

6. Thao tác phóng to khu vực xem chi tiết
Bên trong phần mềm tra cứu mạch điện của Mazda để phóng to xem cụ thể sơ đồ chân giắc hoặc vị trí chi tiết ta nhấn vào biểu tượng như hình bên dưới

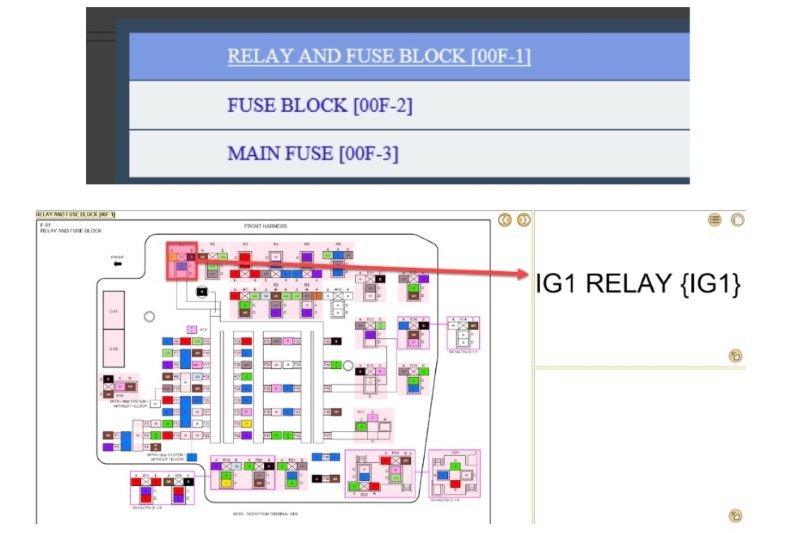

7. Sơ đồ hộp cầu chì
Để tra sơ đồ hộp của chì trên phần mềm Mazda, nhấn vào biểu tượng cầu chỉ có trong sơ đồ mạch điện như hình bên dưới.
Sau đó màn hình sẽ hiện lên thông tin các hộp cầu chì, chọn vào sơ đồ hộp cầu chì cần tra cứu.
Nhấn vào cầu chì bất kì sẽ hiện thông tin và tên của cầu chì đó ở cột bên trái.
Trên đây là toàn bộ thông tin về chủ đề phân tích và phương pháp khai thác sơ đồ mạch điện Mazda mà trung tâm VATC muốn gửi đến bạn. Hy vọng bài viết này sẽ bổ ích và hữu dụng với bạn.
