Bài viết kỹ thuật sau đây của trung tâm VATC sẽ giúp bạn phân tích Pin cao áp trên xe điện Vinfast VF5 cách chi tiết. Cụ thể: chi tiết cấu tạo khối pin cao áp VF5, thông số kỹ thuật, cách ghép cell, hệ thống quản lý pin (BMS), các cổng kết nối và cơ chế làm mát bằng nước. Toàn bộ đều là những kiến thức nền tảng quan trọng cho kỹ thuật viên khi tiếp cận sửa chữa xe điện VinFast.

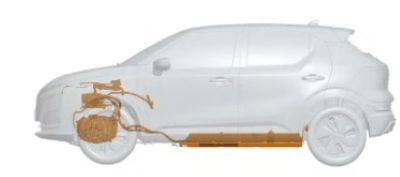

1. Giới thiệu các thành phần chính của hệ thống điện cao áp xe VF5
- Pin cao áp.
- Máy nén điều hòa.
- Bộ 3 trong 1 (OBC, DCDC, PDU).
- Động cơ điện.
- Cổng sạc.
- Dây điện cao áp.
- Bộ sạc theo xe.
2. Mô tả chi tiết về khối Pin cao áp

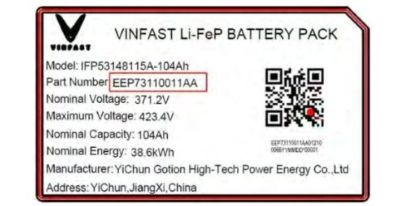

Thông số tổng quan: Xe VF5 được trang bị khối Pin 38.6kWh với điện áp 371.2V dưới sàn xe, được bắt vào xe bằng 14 bulong M12.

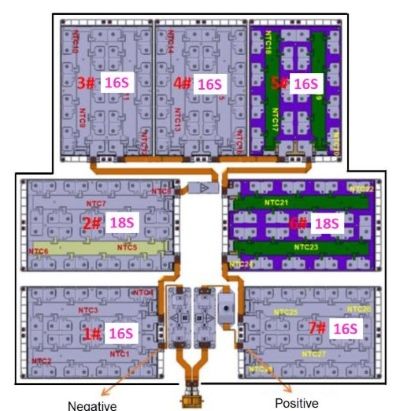

Cấu trúc tổng thể: Đây là khối Pin được ghép nối tiếp 116 Cell (116s1p). Khối Pin này được chia là 7 phần (trong đó có 2 phần 18s1p và 5 phần 16s1p).
Các bộ phận trong khối Pin: Bên trong khối Pin ngoài 116 Cell pin thì sẽ có 3 hộp quản lý Pin (1 hộp Master BMS, 2 Slave BMS), cùng 2 role nguồn (BDU+, BDU-), Cầu chì tổng (Fuse) và đặc biệt là 1 cầu chì nổ (Fyro Fuse).
Các giắc kết nối: Bên ngoài khối Pin sẽ có cổng nối điện cao áp HV connector (2) cấp điện lên các thiết bị sử dụng điện áp cao và cổng kết nối điện thấp áp LV connector (3) giao tiếp với hộp quản lý VCU để giám sát và điều khiển.

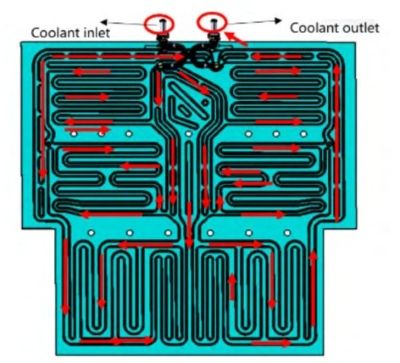

Lưu ý: Pin này có hệ thống làm mát bằng nước thông qua 2 ống nước vào (1) và ống nước ra (4). Để đảm bảo duy trì nhiệt độ tối ưu cho Pin ở mức 20 – 45 độ C.
Có thể bạn quan tâm: Khóa học Kỹ thuật sửa chữa xe ô tô Điện – xe ô tô Hybrid
3. Sơ đồ lắp ghép chi tiết các Cell Pin
Thông số 1 Cell Pin: Cell pin là loại LFP (Lithium Sắt Phốt phát) với điện áp danh nghĩa 3.2V cùng dung lượng 104Ah.
Trên đây là toàn bộ thông tin về chủ đề phân tích pin cao áp trên xe điện Vinfast VF5 mà trung tâm VATC muốn gửi đến bạn. Hy vọng bài viết này sẽ bổ ích và hữu dụng với bạn.
