Pin cao áp xe Vinfast VF6 được thiết kế dạng pack đặt dưới sàn, tích hợp các mô-đun cell, BMS quản lý sạc–xả, contactor và cầu chì HV, cùng hệ làm mát để kiểm soát nhiệt độ. Nội dung trình bày vai trò của pin HV trong truyền động, nguyên lý giám sát SOC/SOH, các cảnh báo an toàn và các bước kiểm tra cơ bản khi xe báo lỗi hoặc suy giảm phạm vi hoạt động.

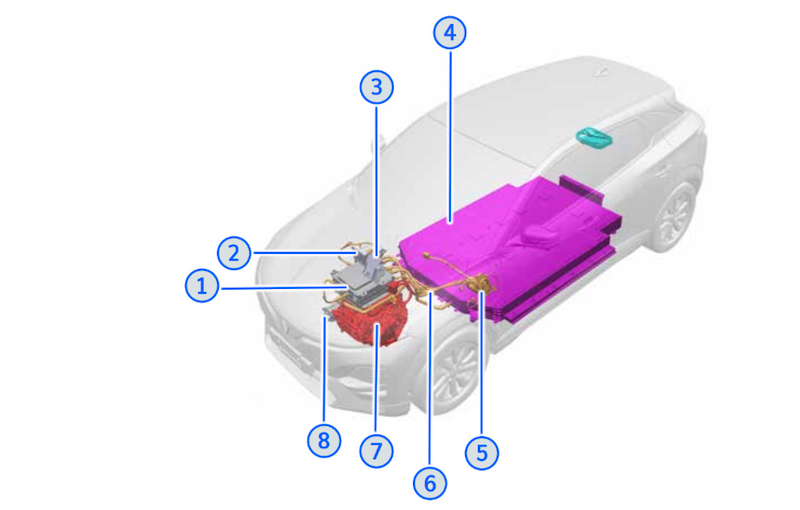

1. Giới thiệu các thành phần chính của hệ thống điện cao áp xe VF6
- Bộ 3 trong 1 (OBC, DCDC, PDU)
- Bộ sưởi điều hòa
- VCU
- Pin cao áp
- Cổng sạc
- Dây điện cao áp
- Động cơ điện
- Máy nén AC
2. Mô tả chi tiết về khối Pin cao áp

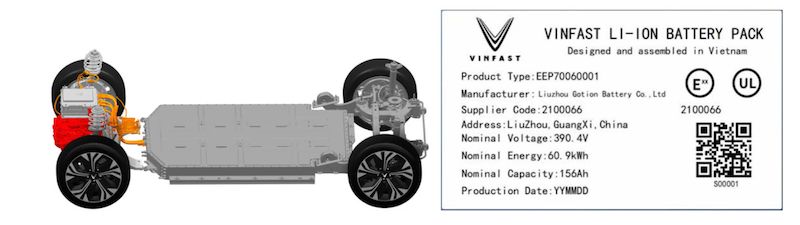

Thông số tổng quan: Xe VF6 được trang bị khối Pin 61kWh với điện áp 390.4V dưới sàn xe

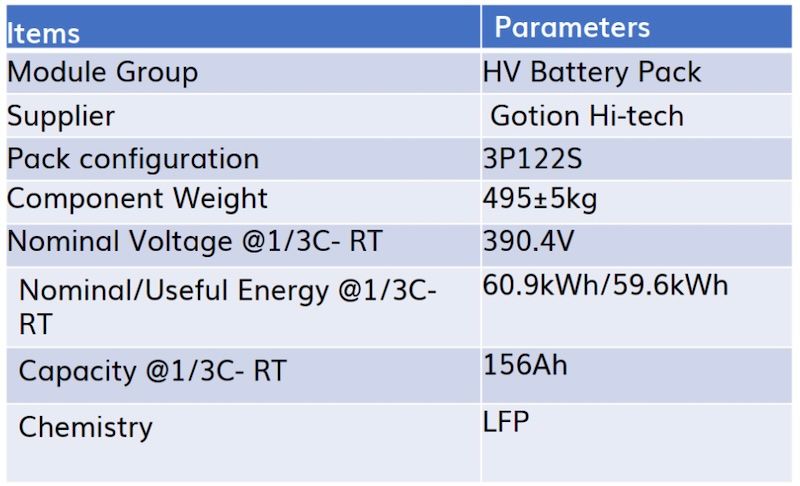

Cấu trúc tổng thể: Đây là khối Pin được ghép 366 Cells (122s3p).

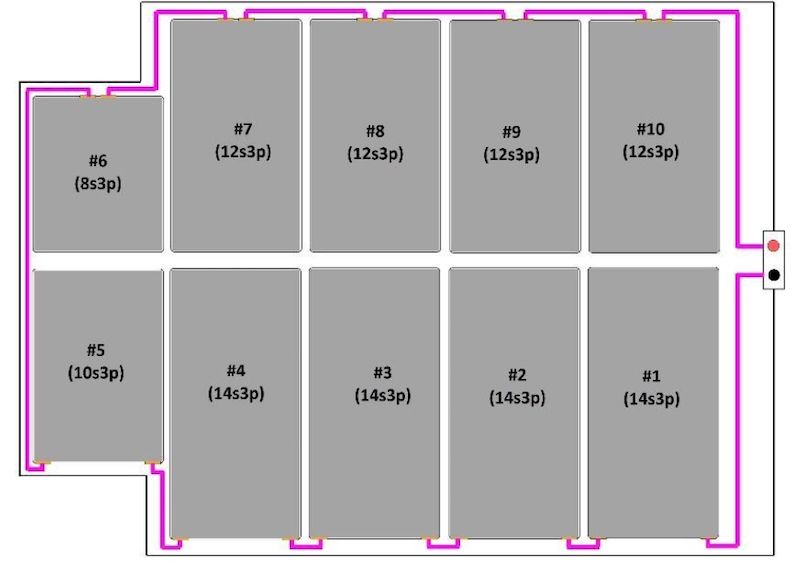

Khối Pin này được chia làm 10 phần:

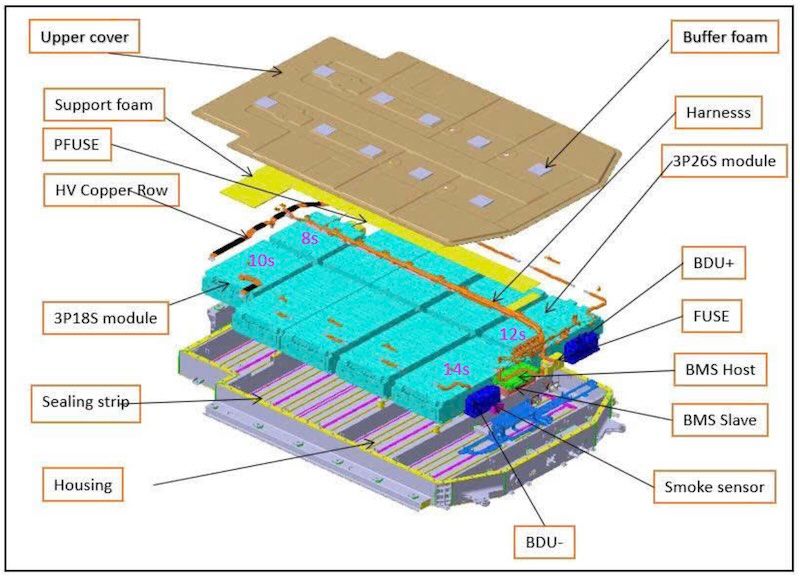

Các bộ phận trong khối Pin: Bên trong khối Pin ngoài 366 Cell pin thì sẽ có 3 hộp quản lý Pin (1 hộp BMS Host, 2 BMS Slave), cùng 2 role nguồn (BDU+, BDU-), Cầu chì tổng (Fuse) và đặc biệt là 1 cầu chì nổ (Fyro Fuse)
3. Sơ đồ lắp ghép chi tiết các Cell Pin
Thông số 1 Cell Pin: Cell pin là loại LFP (Lithium Sắt Phốt phát) với điện áp danh nghĩa 3.2V cùng dung lượng 52Ah.
Trên đây là toàn bộ thông tin về pin cao áp xe Vinfast VF6 mà trung tâm VATC muốn gửi đến bạn. Hy vọng bài viết này sẽ bổ ích và hữu dụng với bạn!
