Quy trình cân cam động cơ là bước quan trọng để đảm bảo sự đồng bộ giữa trục khuỷu và trục cam, giúp động cơ hoạt động êm ái và tiết kiệm nhiên liệu. Với các mã động cơ LDE, LED, LFJ, LXV, 2H0 và LUW, việc cân cam đúng kỹ thuật sẽ giúp duy trì hiệu suất và ngăn ngừa các hư hỏng nghiêm trọng. Bài viết này sẽ hướng dẫn chi tiết từng bước thực hiện.
1. Dụng cụ

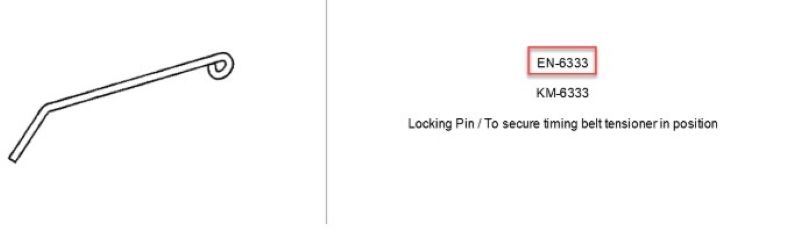

EN-6333 Locking Pin (Chốt khóa)

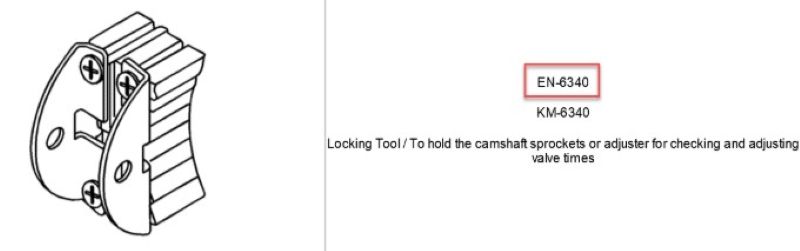

EN-6340 Locking Tool (Công cụ khóa)
2. Các bước tiến hành
Bước 1: Quay trục khủy theo chiều quay động cơ bằng bu lông cân bằng trục khủy, quay máy 1 đến DCT của kỳ nổ.
Lưu ý: Nửa bên phải của dụng cụ khóa EN-63340 có thể nhận biết bằng chữ và mũi tên phải trên dụng cụ.

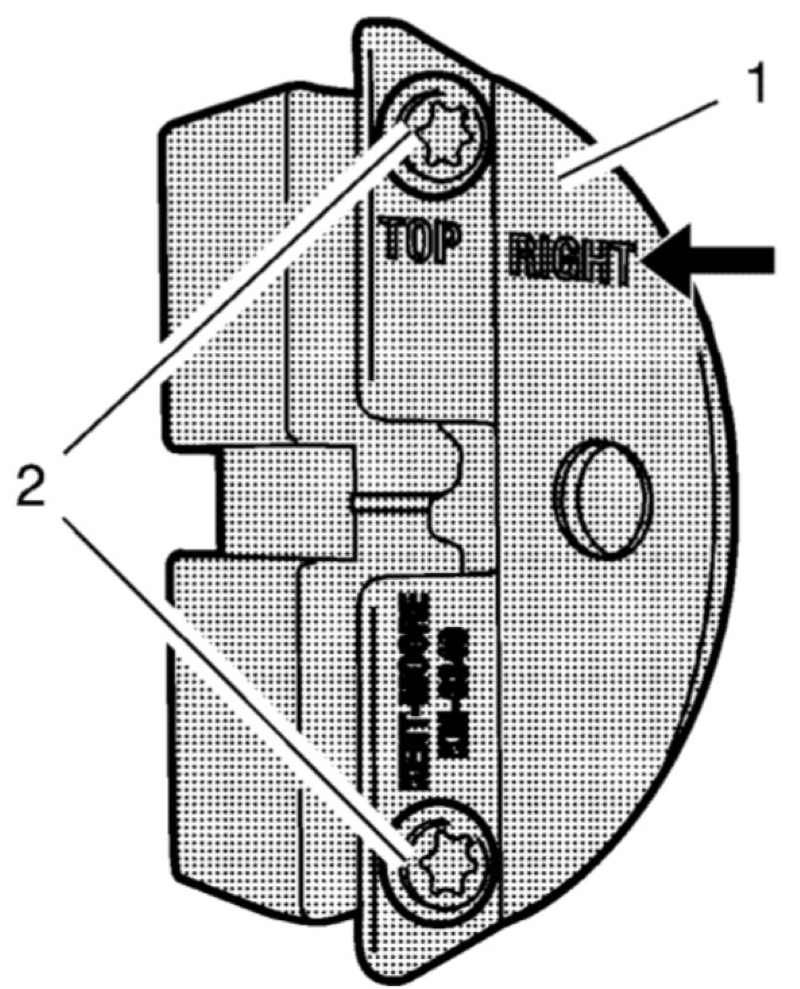

Bước 2: Chuẩn bị nửa bên phải của dụng cụ khóa EN-6340
- Tháo 2 bu lông (2).
- Tháo tấm mặt trước (1) khỏi dụng cụ khóa EN-6340 – bên phải.
Lưu ý:

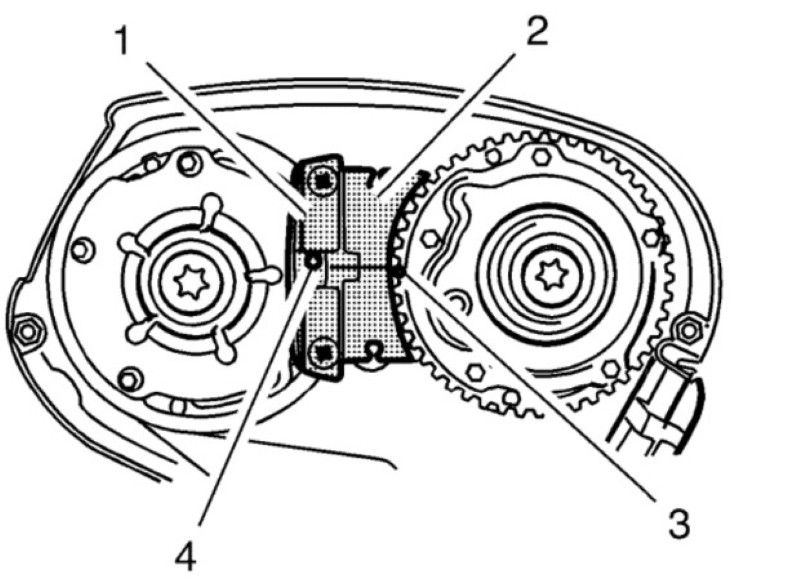

- Dấu hiệu loại điểm (4) trên bộ điều chỉnh trục cam nạp không tương ứng với rãnh của dụng cụ khóa EN-6340 – bên trái (1) trong quá trình này, nhưng phải cao hơn 1 chút.
- Dấu hiệu loại điểm (3) trên bộ điều chỉnh trục cam xả phải tương ứng với rãnh trên dụng cụ khóa EN—63340 – bên phải (2).
Bước 3: Lắp dụng cụ khóa EN-6340 – bên trái (1) và dụng cụ khóa EN-6340 – bên phải (2) vào bộ điều chỉnh trục cam.
Chú ý: Quan sát hướng quay.
Bước 4: lắp dây đai trục cam

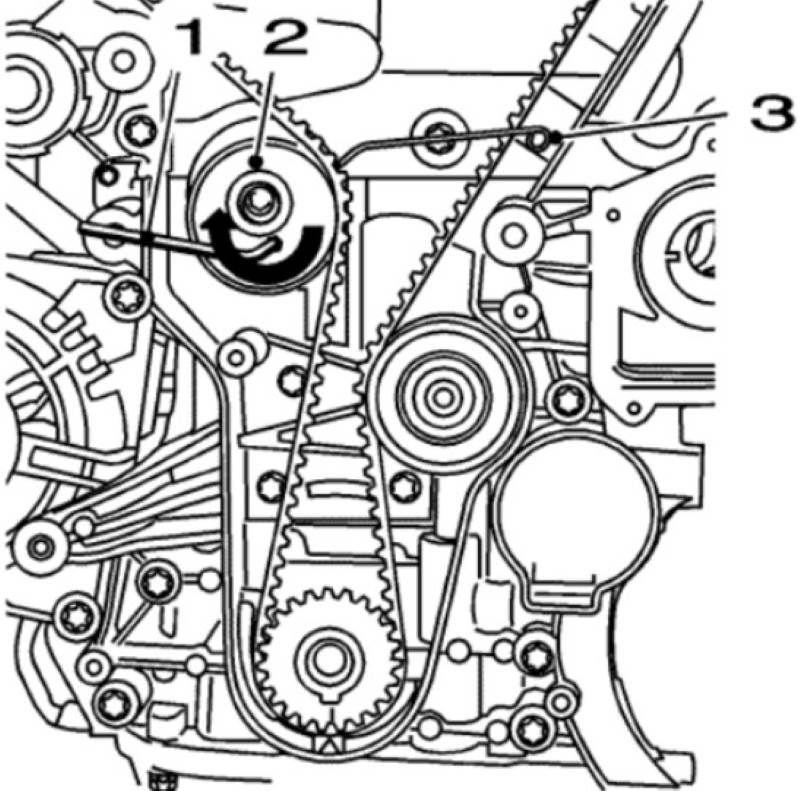

Bước 5: Quay bộ căng đai (2) theo hướng mũi tên, bằng cách sử dụng lục giác (1).
Bước 6: Tháo chốt khóa EN-6333 (3).
Lưu ý: Bộ căng đai sẽ tự động di chuyển đến vị trí chính xác.
Bước 7: Nhả lực căng trên bộ căng đai.
Bước 8: Tháo dụng cụ khóa EN-6340.
Bước 9: Kiểm tra vị trí của bánh răng trục cam.
- Xoay trục khủy 720° theo chiều quay của động cơ bằng bu lông cân bằng trục khủy.

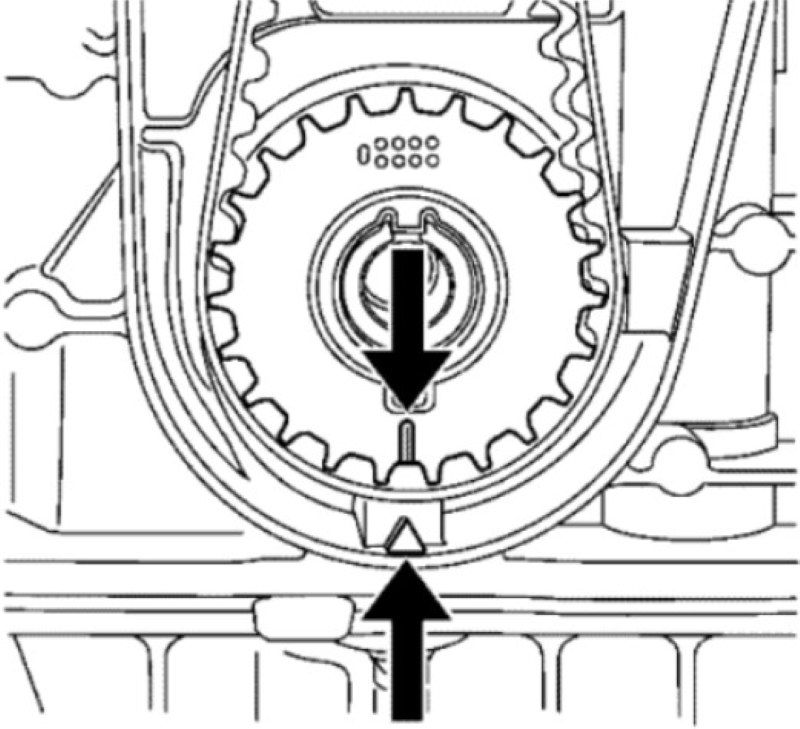

Chú ý: Kí hiệu trên bánh răng trục cam.
- Lắp dụng cụ khóa EN-6340 vào bánh răng trục cam.
Lưu ý: Bánh răng truyền động và bơm dầu phải thẳng hàng.
Bước 10: Kiểm tra vị trí trục khủy.
