Việc lắp đặt cảm biến hỗ trợ lùi xe không chỉ giúp người lái dễ dàng quan sát vật cản phía sau mà còn nâng cao độ an toàn trong quá trình lùi và đỗ xe, đặc biệt trong không gian hẹp hoặc điều kiện thiếu sáng. Bài viết dưới đây sẽ hướng dẫn bạn quy trình lắp đặt cảm biến lùi một cách chi tiết, dễ hiểu và áp dụng được cho nhiều dòng xe phổ biến hiện nay.
1. Giới thiệu chung
Cảm biến lùi (công tắc cảm biến lùi) xe ô tô là thiết bị được gắn ở đuôi xe ô tô có chức năng phát ra tín hiệu cảnh báo nguy hiểm ở gần khi tài xế vào số lùi. Nó hạn chế tối đa những tình huống va chạm, tai nạn do không quan sát được qua gương chiếu hậu. Cảm biến sẽ tự động được kích hoạt và thực hiện rà soát chướng ngại vật phía sau xe.

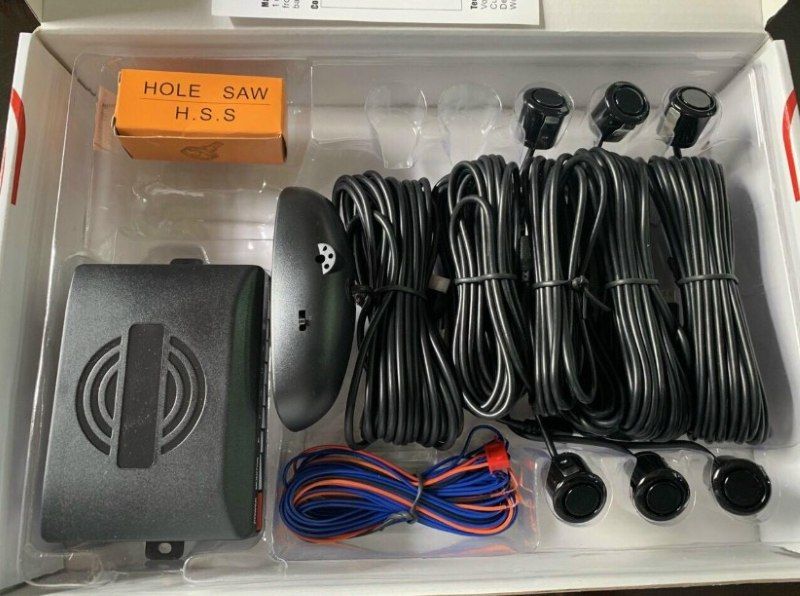

2. Quy trình lắp đặt
Việc lắp đặt cảm biến lùi ô tô (gọi chính xác hơn là hệ thống hỗ trợ đỗ xe) rất cần sự tỉ mỉ. Vị trí lắp đặt cũng cần sự tính toán hợp lý để đạt hiệu quả hoạt động, tránh báo sai hoặc không báo. Ngoài ra, vì là cảm biến cho xế hộp nên rất cần đảm bảo tính thẩm mĩ.
Có hai kiểu lắp đặt cảm biến lùi khác nhau tùy theo số lượng mắt cảm biến: 4 mắt , 8 mắt.
2.1 Độ cao lắp cảm biến
- Vị trí lắp mắt cảm biến: Từ 50-70 cm tính từ mặt đất. Lấy 60 cm làm tiêu chuẩn.
- Không lắp ở vị trí quá thấp vì cảm biến sẽ báo nhầm (do phản hồi từ mặt đường).
- Không lắp ở vị trí quá cao vì sẽ không báo khi các vật cản thấp như mô đất, gạch đá, chậu hoa, em bé đang bò, thú cưng,…

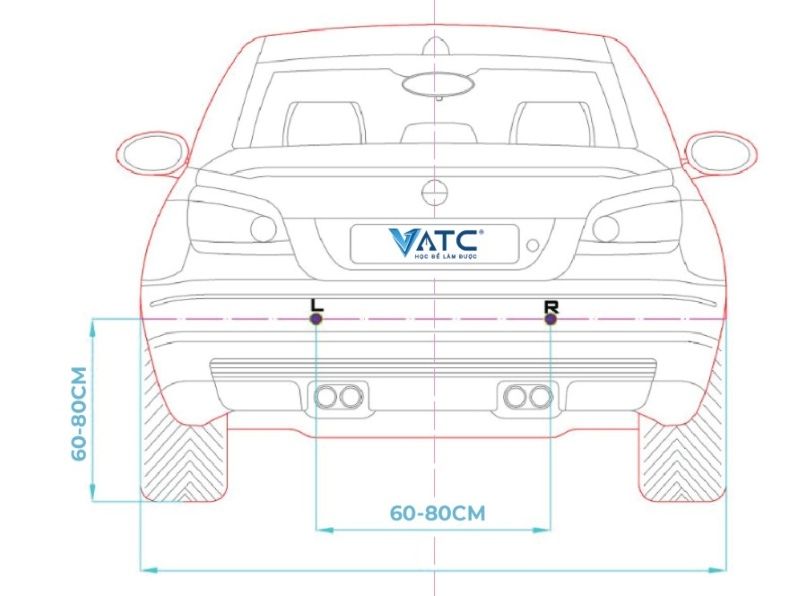

2.2 Xác định khoảng cách giữa mỗi mắt cảm biến
Các sensor (mắt cảm biến) cách hai bên xe bao nhiêu? Con số hợp lý là 12-20 cm.
Lấy khoảng cách L giữa 2 mắt ngoài cùng (xa nhất) với nhau chia 10 phần. Thì ta sẽ có:
- Nên lắp hai mắt ngoài cùng cách hai bên xe 12-20 cm. Lấy khoảng cách 2 mắt ngoài cùng này (gọi là L) chia 10 phần. Thì ta sẽ có:
- Mắt phía trong cách mắt ngoài 0,3*L
- Hai mắt bên trong cách nhau 0,4*L
Ví dụ một xe ô tô có chiều rộng là 1,75 mét ta làm như sau: Chọn khoảng cách mắt ngoài cách phần ngoài của xe là 20cm, chiều rộng còn lại phần bên trong là 135 cm, khoảng cách 0,3*L = 41 cm, khoảng cách 0,4*L là 54 cm.

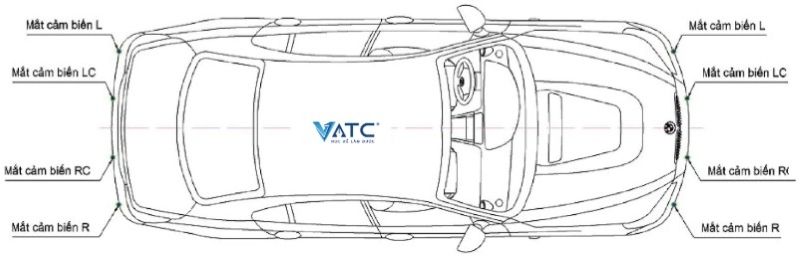

2.3 Ví dụ lắp đặt cho kiểu 8 mắt
- Xác định vị trí tim của xe (giữa xe),
- Sau đó đo cách mặt đất khoảng 50-70 cm (ví dụ chọn 60 cm) và đánh dấu tâm
- Từ vị trí tâm này đo sang hai bên mỗi bên 25cm và đánh dấu vị trí khoan hai mắt giữa (như vậy khoảng cách là 50 cm)
- Từ vị trí hai mắt giữa tiến hành đo sang hai bên 40cm và đánh dấu vị trí khoan hai mắt ngoài
- Sau khi đánh dấu ta xác định được chắc chắn vị trí 4 lỗ khoan, quan sát tổng thể lại một lần nữa xem các vị trí đánh dấu đã phù hợp chung với thẩm mỹ xe chưa
- Tiến hành khoan bằng mũi khoan được cấp đi kèm bộ cảm biến đỗ xe để đảm bảo lỗ khoan vừa vặn với mắt thu.
- Thực hiện từ bước 1-6 đối với đầu còn lại của xe
- Gắn cảm biến lùi vào lỗ khoan
- Thiết lập hoàn tất việc đấu nối, cài đặt.

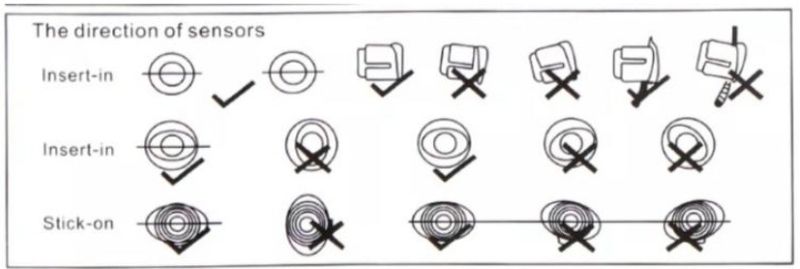

2.4 Lưu ý trong quá trình lắp đặt
Đây là hình ảnh lưu ý khi lắp cảm biến vào xe.

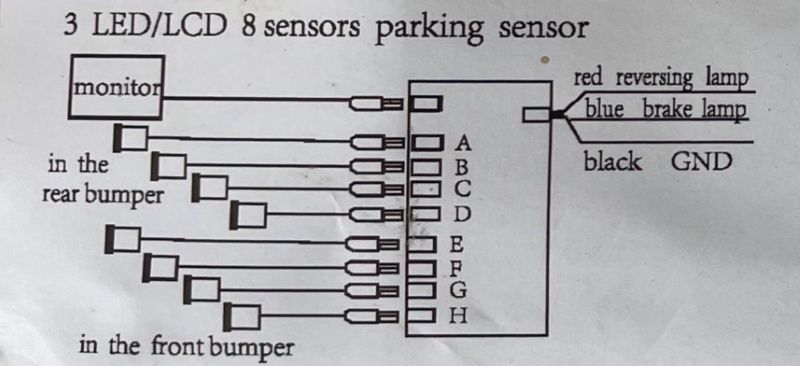

2.5 Sơ đồ đấu dây điện cho một bộ cảm biến lùi
3. Một số lỗi đối với hệ thống này:
3.1 Cảm biến kêu liên tục mặc dù không có vật cản
Nguyên nhân: một trong những nguyên nhân sau:
- Do bị va chạm dẫn đến hư hỏng phần bảo vệ nên lúc nào cũng hiểu có vật cản
- Do hỏng cảm biến bên trong nên xuất hiện tín hiệu giả.
Xử lý:
- Cậy và sửa lại phần đầu bảo vệ.
- Trường hợp bị hỏng thì phải thay mắt cảm biến.
3.2 Cảm biến lùi không hoạt động sau khi rửa xe
Nguyên nhân:
- Do khi rửa xe nước ngấm vào dây điện cảm biến hoặc do xịt vòi nước mạnh vào mắt cảm biến.
Xử lý:
- Lấy máy sấy tóc thổi khô dây điện và lau khô cảm biến. Nếu vẫn không được thì phải thay mới.
Trên đây là toàn bộ thông tin về chủ đề quy trình lắp đặt cảm biến hỗ trợ lùi xe mà trung tâm VATC muốn gửi đến bạn. Hy vọng bài viết này sẽ bổ ích và hữu dụng với bạn.
