Thước lái điện là một bộ phận quan trọng trong hệ thống lái hiện đại việc tháo lắp không đúng kỹ thuật có thể gây ảnh hưởng nghiêm trọng đến khả năng điều khiển xe. Trong bài viết này, VATC sẽ hướng dẫn bạn quy trình tháo lắp thước lái điện Civic 2017 một cách chi tiết, giúp bạn thực hiện công việc an toàn, chính xác và đúng chuẩn kỹ thuật của hãng.
1. Tháo rời thước lái điện Civic 2017
1.1 Cố định vô lăng bằng dụng cụ giữ vô lăng
- Căn giữa góc chia dấu của vô lăng (vô lăng ở vị trí thẳng lái).

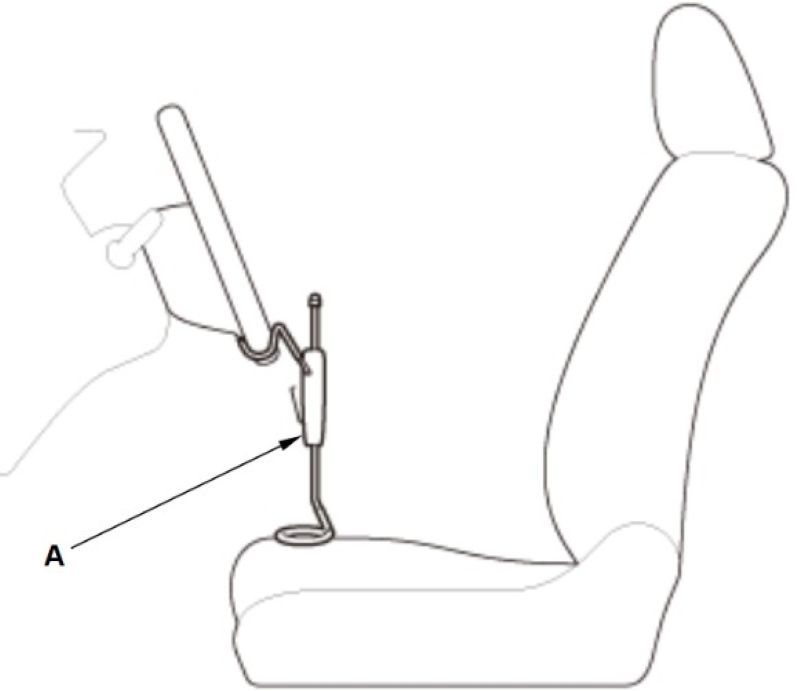

- Lắp dụng cụ giữ vô lăng (A) để giữ vô lăng không xoay trong quá trình làm việc.
1.2 Tháo khớp lái (Steering Joint)
- Tháo nắp che khớp lái (A).
- Dùng dây kẽm (C) giữ trục then hoa (B) trên cột lái bằng cách móc giữa khớp chữ U (D) của trục then hoa và khớp chữ U (E) của ống trượt.
Mục đích: Ngăn trục then hoa bị rút ra ngoài. - Tháo bu lông khớp lái (F).
- Trượt khớp lái (G) vào bên trong trục cột lái (H) để ngắt kết nối.
Lưu ý:
- Nếu chốt định tâm (center guide) (I) vẫn còn nguyên vị trí, giữ nguyên.
- Nếu chốt định tâm bị rơi ra, không dùng lại – bỏ đi.
2. Lắp ráp thước lái điện Civic 2017
Lưu ý: Xem hướng dẫn mô-men siết đúng theo tài liệu kỹ thuật.
2.1 Kết nối khớp lái

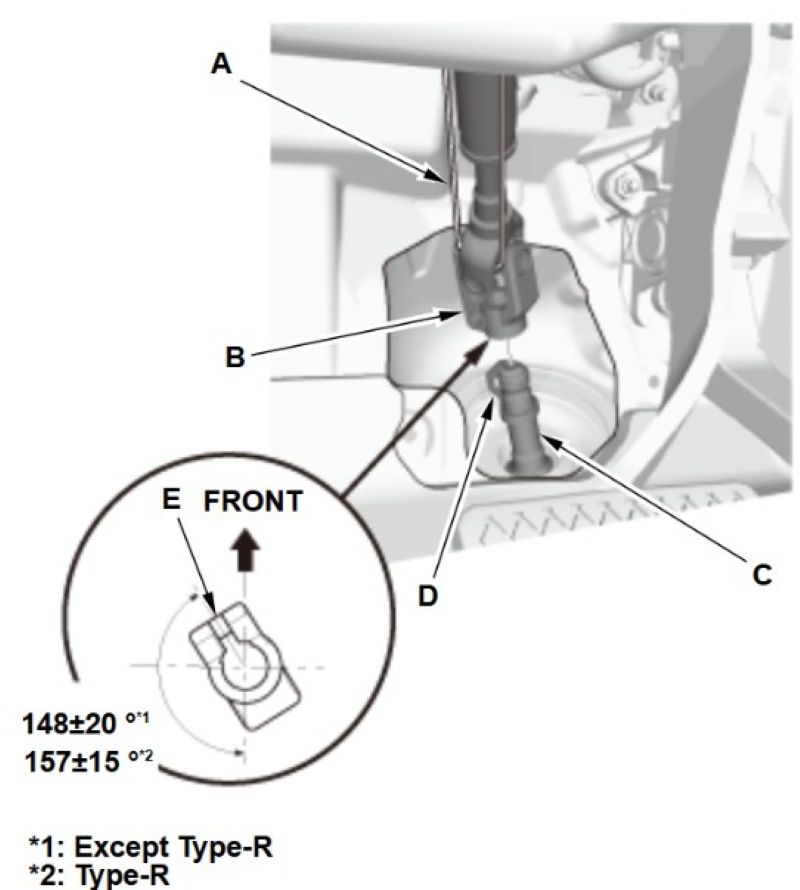

1. Đặt thanh răng lái ở vị trí thẳng lái (bánh xe hướng thẳng về phía trước).
2. Cắt bỏ dây kẽm giữ trục lái (A).
3. Đưa đầu dưới của khớp lái (B) vào trục bánh răng (pinion shaft) (C).
Lưu ý:
- Nếu trục bánh răng có chốt định tâm: Căn khớp lái theo chốt định tâm (D).
Nếu trục bánh răng không có chốt: Căn chỉnh khoảng trống (E) để đặt đúng vị trí lắp khớp.

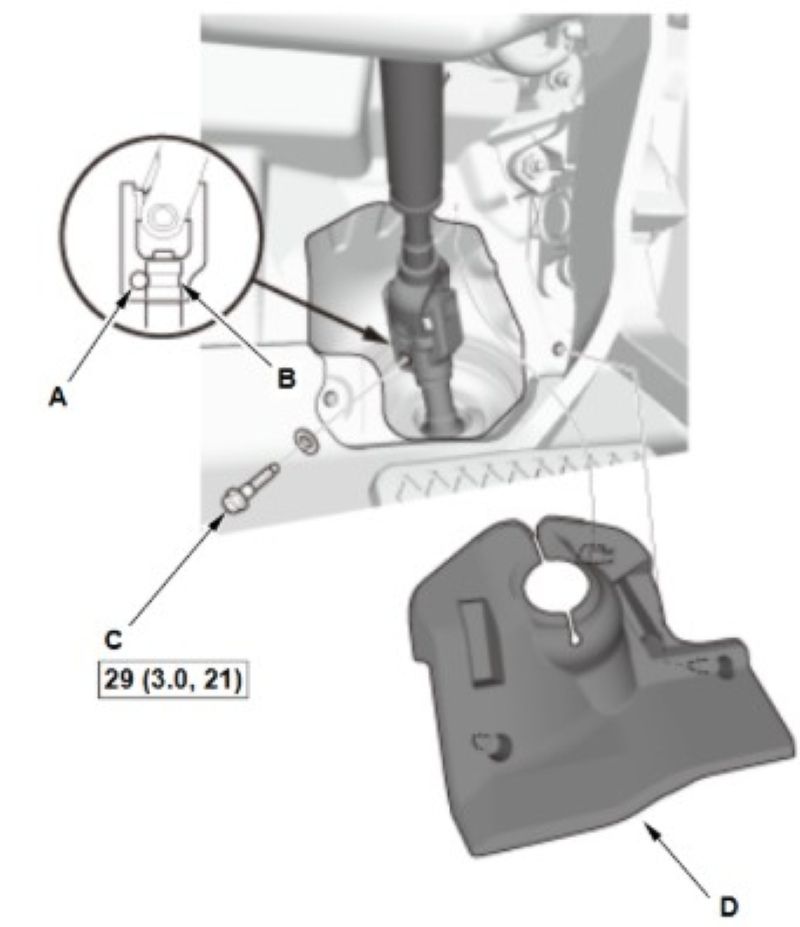

4. Căn lỗ bu lông (A) trên khớp lái với rãnh định vị (B) trên trục bánh răng.
5. Lắp lỏng bu lông khớp lái (C).
6. Đảm bảo bu lông nằm đúng trong rãnh định vị trên trục bánh răng.
7. Kéo khớp lái thử để chắc chắn rằng nó đã được lắp hoàn toàn và chắc chắn.
8. Siết bu lông khớp lái đúng mô-men quy định.
9. Lắp lại nắp che khớp lái (D).
Lưu ý:
Kiểm tra nắp che khớp lái xem có bị nứt hoặc hư hại không. Nếu có, thay mới.
2.2 Gỡ dụng cụ giữ vô lăng
2.3 Kiểm tra góc chia dấu vô lăng
- Kiểm tra góc chia dấu vô lăng (vô lăng có nằm đúng vị trí cân đối không).
- Nếu vô lăng lệch trái hoặc lệch phải, cần điều chỉnh lại vị trí ăn khớp của then hoa giữa vô lăng và trục cột lái.
2.4 Kiểm tra độ chụm bánh xe (Wheel Alignment)
2.5 Ghi nhớ vị trí trung lập của cảm biến VSA
VSA: Vehicle Stability Assist – Hệ thống cân bằng điện tử
Cần sử dụng thiết bị chẩn đoán để thực hiện bước này (nếu có yêu cầu từ nhà sản xuất).
Trên đây là toàn bộ thông tin về quy trình tháo lắp thước lái điện Civic 2017 mà trung tâm VATC gửi đến bạn. Hy vọng bạn đã có thêm cho mình kiến thức hay trong ngày.
