Trong quá trình sửa chữa hệ thống điều hòa không khí, các bạn thường hay gặp hiện tượng hệ thống điều hòa không khí bị mất chế độ Auto tự động hoặc báo lỗi trên máy chẩn đoán. Vậy để biết đây là mã lỗi gì, cách xử lý thế nào? Mời các bạn cùng VATC tìm hiểu qua bài viết dưới đây: “Hướng dẫn sửa chữa mã lỗi B1412 Ambient Temperature Sensor Circuit trên xe Toyota Prius 2007”

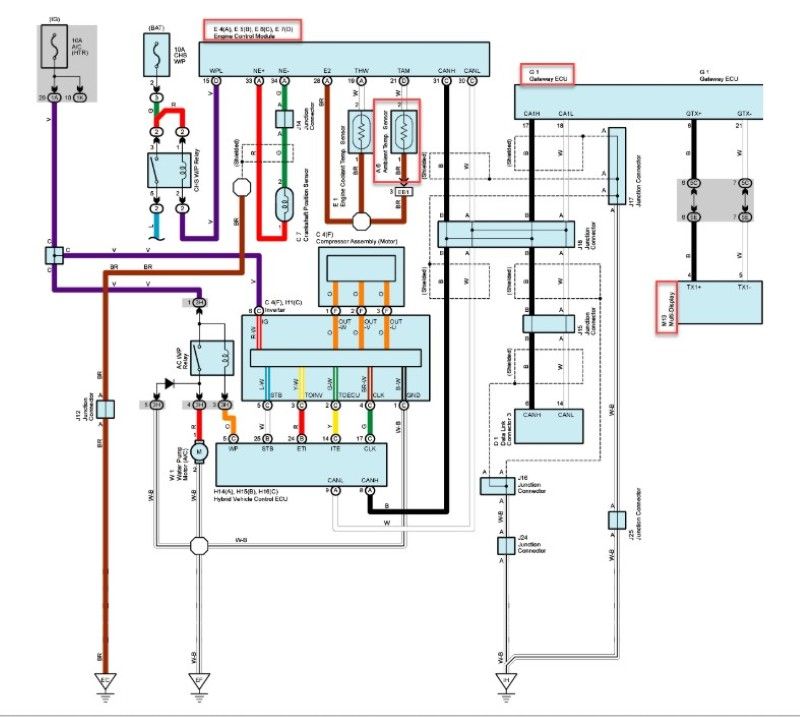

1. Mô tả mã lỗi B1412
| Mã lỗi | Điều kiện xảy ra | Khoanh vùng hư hỏng |
| B1412 | – Hở mạch cảm biến (Open)
– Ngắn mạch cảm biến (Short) |
– Cảm biến nhiệt độ môi trường
– Dây dẫn và giắc nối từ cảm biến đến hộp điều khiển động cơ ECM – Hộp điều khiển ECM – Đường truyền mạng giao tiếp – Hộp điều khiển điều hòa không khí A/C Amplifier |
2. Giới thiệu

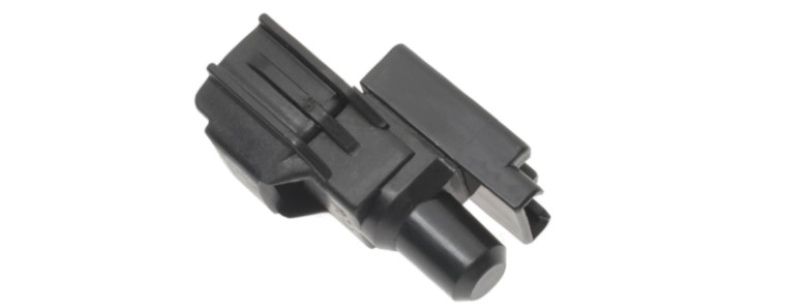

2.1 Cảm biến nhiệt độ môi trường
Cảm biến sử dụng một con nhiệt điện trở để theo dõi nhiệt độ môi trường và điều khiển chức năng “AUTO” của hệ thống điều hòa không khí. Cảm biến phát hiện sự thay đổi của nhiệt độ môi trường và gửi tín hiệu đến hộp ECM, thông qua đường truyền mạng giao tiếp, sẽ được gửi đến hộp điều khiển điều hòa A/C Amplifier và tín hiệu này được sử dụng để điều khiển nhiệt độ bên trong xe cho phù hợp với tài xế và hành khách, tránh trường hợp bị sốc nhiệt.
Hoạt động: Hộp ECM cấp điện áp 5V cho cảm biến và nhận lại các giá trị điện áp khi điện trở của cảm biến thay đổi dựa vào sự thay đổi của nhiệt độ môi trường (nhiệt độ tăng, điện trở giảm và ngược lại).

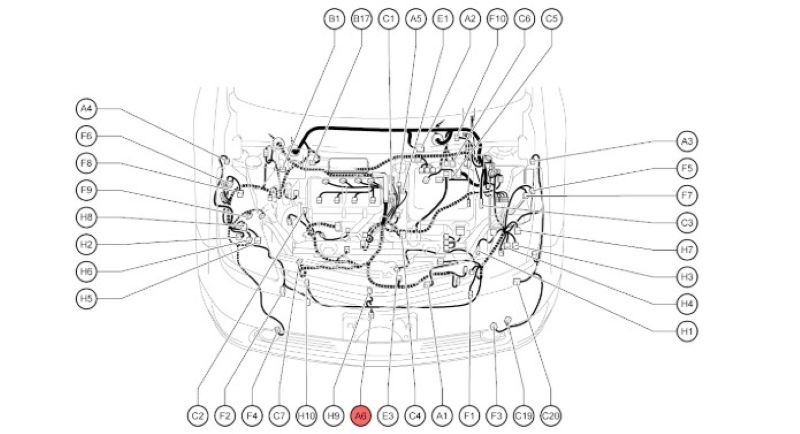

2.2 Vị trí
Cảm biến thường được đặt ở mặt trước của dàn nóng để phát hiện chính xác nhiệt độ bên ngoài môi trường, giúp hệ thống điều chỉnh để đạt được nhiệt độ cho phù hợp với tài xế và hành khách bên trong xe.

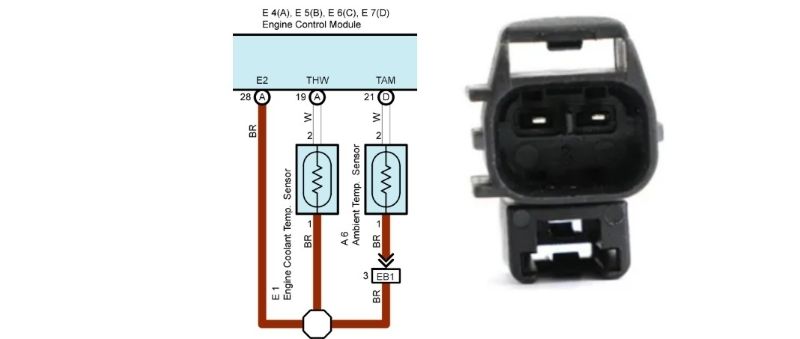

2.3 Sơ đồ mạch điện
Cảm biến nhiệt độ môi trường có hai dây: TAM (5V) và E2
3. Quy trình kiểm tra
3.1 Đọc dữ liệu của cảm biến trên máy chẩn đoán
Bước 1: Kết nối máy chẩn đoán với giắc chẩn đoán trên xe.
Bước 2: Thực hiện ON chìa khóa và khởi động máy chẩn đoán.
Bước 3: Lựa chọn và đọc dữ liệu cảm biến bên dưới được hiện thị trong máy chẩn đoán:
| Kiểm tra | Trạng thái bình thường | Chẩn đoán |
| AMBI TEMP SENS | Nhiệt độ môi trường thực tế được hiển thị trên máy chẩn đoán | – Hở mạch: -23.3°C (9.94°F)
– Ngắn mạch: 65.95°C (150.71°F) |
OK: Dữ liệu hiển thị phải nằm trong phạm vi điều kiện làm việc bình thường

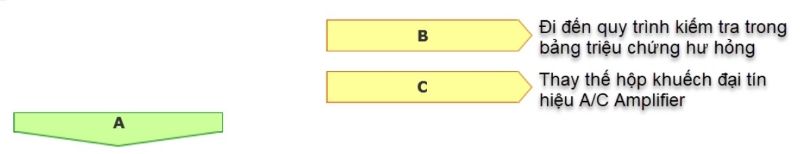

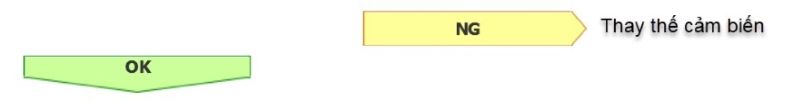

Kết quả:
| Kết quả | Đi đến |
| NG (Not Good) | A |
| OK (Kiểm tra từ bảng triệu chứng mã lỗi) | B |
| OK (Kiểm tra từ mã lỗi) | C |

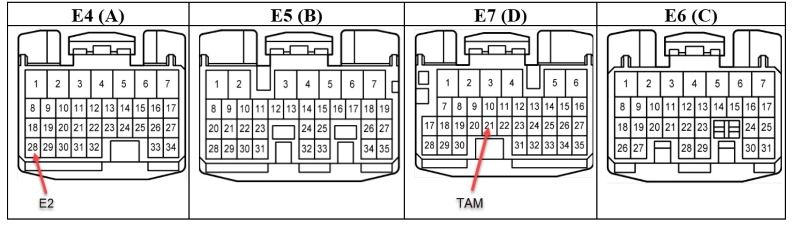

3.2 Kiểm tra hộp ECM
Bước 1: Tháo hộp ECM, lưu ý các giắc nối đảm bảo vẫn còn được cắm trên hộp
Bước 2: Đo giá trị tín hiệu điện áp tại giắc hộp
Giá trị tiêu chuẩn:
| Kiểm tra | Điều kiện | Thông số tiêu chuẩn |
| E7-21 (TAM) – E4-28 (E2) | ON chìa khóa, nhiệt độ 25°C (77°F) | Từ 1.8 đến 2.2 V |
| E7-21 (TAM) – E4-28 (E2) | ON chìa khóa, nhiệt độ 40°C (104°F) | Từ 1.2 đến 1.6 V |

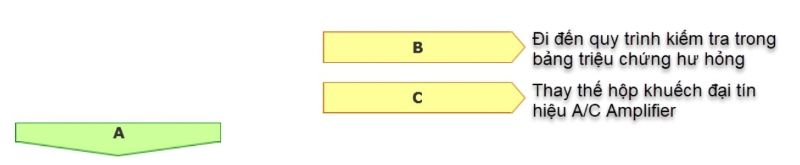

Kết quả:
| Kết quả | Đi đến |
| NG (Not Good) | A |
| OK (Kiểm tra từ bảng triệu chứng mã lỗi) | B |
| OK (Kiểm tra từ mã lỗi) | C |
3.3 Kiểm tra cảm biến
Bước 1: Rút giắc cảm biến nhiệt độ môi trường.
Bước 2: Đo giá trị điện trở tại các chân của cảm biến.
Điện trở tiêu chuẩn:
| Kiểm tra | Điều kiện | Thông số kỹ thuật |
| 1 – 2 | 10°C (50°F) | 3.00 to 3.73 kΩ |
| 1 – 2 | 15°C (59°F) | 2.45 to 2.88 kΩ |
| 1 – 2 | 20°C (68°F) | 1.95 to 2.30 kΩ |
| 1 – 2 | 25°C (77°F) | 1.60 to 1.80 kΩ |
| 1 – 2 | 30°C (86°F) | 1.28 to 1.47 kΩ |
| 1 – 2 | 35°C (95°F) | 1.00 to 1.22 kΩ |
| 1 – 2 | 40°C (104°F) | 0.80 to 1.00 kΩ |
| 1 – 2 | 45°C (113°F) | 0.65 to 0.85 kΩ |
| 1 – 2 | 50°C (122°F) | 0.50 to 0.70 kΩ |
| 1 – 2 | 55°C (131°F) | 0.44 to 0.60 kΩ |
| 1 – 2 | 60°C (140°F) | 0.36 to 0.50 kΩ |
Gợi ý:

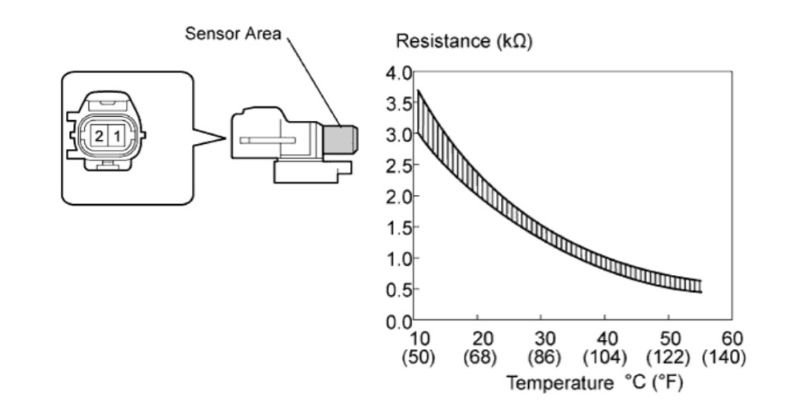

Khi nhiệt độ tăng thì giá trị điện trở của cảm biến sẽ giảm và ngược lại (xem đồ thị bên dưới).
3.4. Kiểm tra dây dẫn và giắc nối
Bước 1: Rút giắc A6 của cảm biến.
Bước 2: Rút giắc E4 và E7 của hộp ECM.
Bước 3: Đo điện trở giữa hai đầu dây từ cảm biến về đến hộp.
Điện trở tiêu chuẩn:
| Kiểm tra | Thông số tiêu chuẩn |
| E7-21 (TAM) – A6-2 | Dưới 1 Ω |
| E4-28 (E2) – A6-1 | Dưới 1 Ω |
| E7-21 (TAM) – Mass | 10 kΩ hoặc cao hơn |
| E4-28 (E2) – Mass | 10 kΩ hoặc cao hơn |
4. Phần mở rộng
Đối với hệ thống điều hòa không khí, cảm biến nhiệt độ môi trường đóng vai trò vô cùng quan trọng, ảnh hưởng trực tiếp đến hệ thống, tuy nhiên, đối với một số hãng xe khác, cảm biến này sẽ không ảnh hưởng nhiều. Vì vậy, để hệ thống làm việc ổn định, chúng ta cần kiểm tra đảm bảo không báo lỗi trên máy chẩn đoán, trường hợp nếu có, chúng ta có thể tra hướng dẫn sửa chữa mã lỗi trên tài liệu của hãng.
Trên đây là toàn bộ thông tin về chủ đề hướng dẫn sửa chữa mã lỗi B1412 – Cảm biến nhiệt độ môi trường (Ambient Temperature Sensor Circuit) trên xe Toyota Prius 2007 mà trung tâm VATC muốn gửi đến bạn. Hy vọng bài viết này sẽ bổ ích và hữu dụng với bạn.
