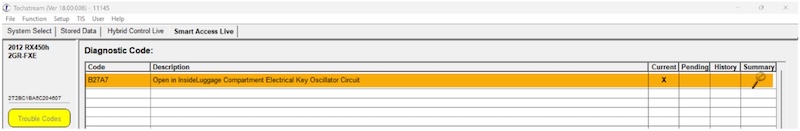

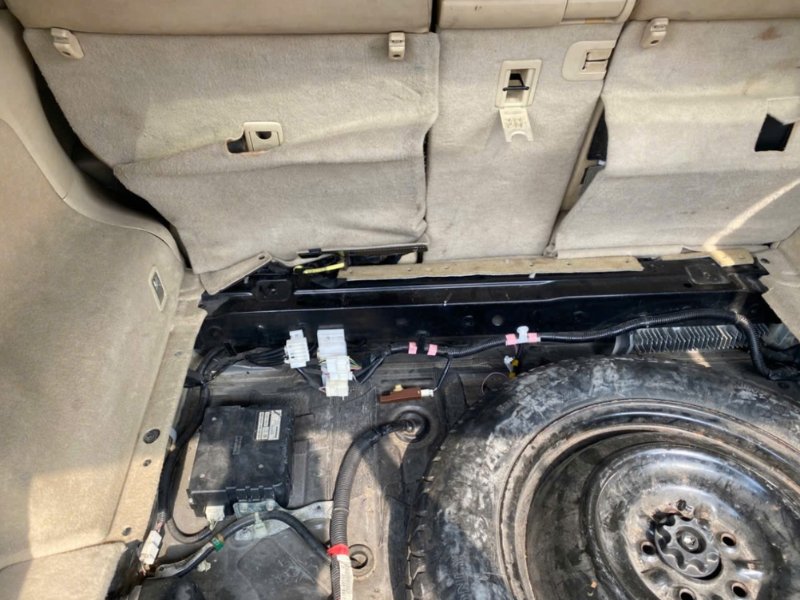

Mã lỗi B27A7 Open in Inside Luggage Compartment Electrical Key Oscillator Circuit xe Lexus Rx450H 2012 liên quan đến mạch ăng-ten chìa khóa thông minh bên trong khoang hành lý, có thể gây ảnh hưởng đến chức năng mở cốp và khởi động xe. Bài viết này sẽ hướng dẫn bạn cách chẩn đoán nguyên nhân, kiểm tra mạch điện và thực hiện sửa chữa hiệu quả.
1. Triệu chứng
- Khi để chìa khóa ở khoang hành lý thì hộp smartkey không phát hiện được chìa khóa và có cảnh báo “Key not detected”.
- Đèn báo lỗi hệ thống chìa khóa thông minh sáng lên (thường là biểu tượng hình chìa khóa).
2. Nguyên nhân của mã lỗi B27A7
- Dây điện hoặc giắc cắm bị hở hoặc đứt.
- Hư hỏng antenna LF trong khoang hành lý.
- Lỗi hộp smartkey.

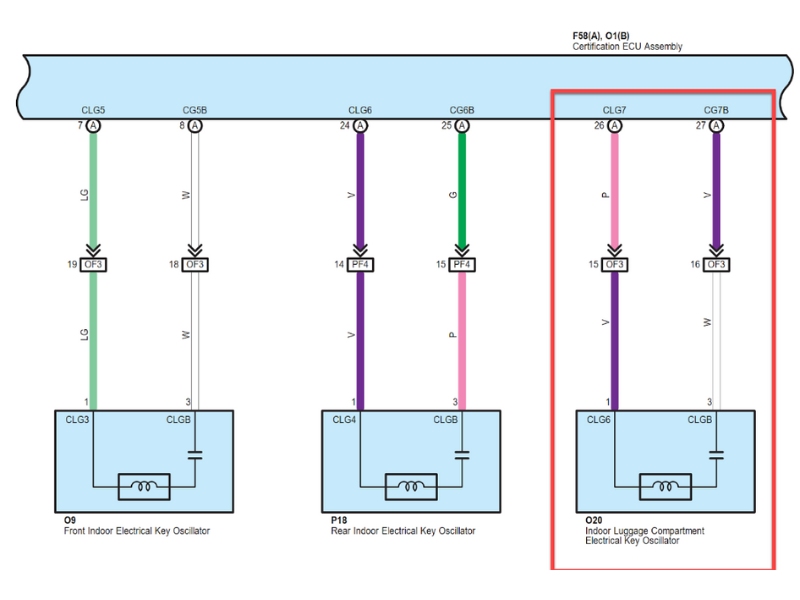

3. Sơ đồ mạch điện mã lỗi B27A7
Có thể bạn quan tâm: Sửa chữa hệ thống nâng hạ kính xe LEXUS GX470 2009

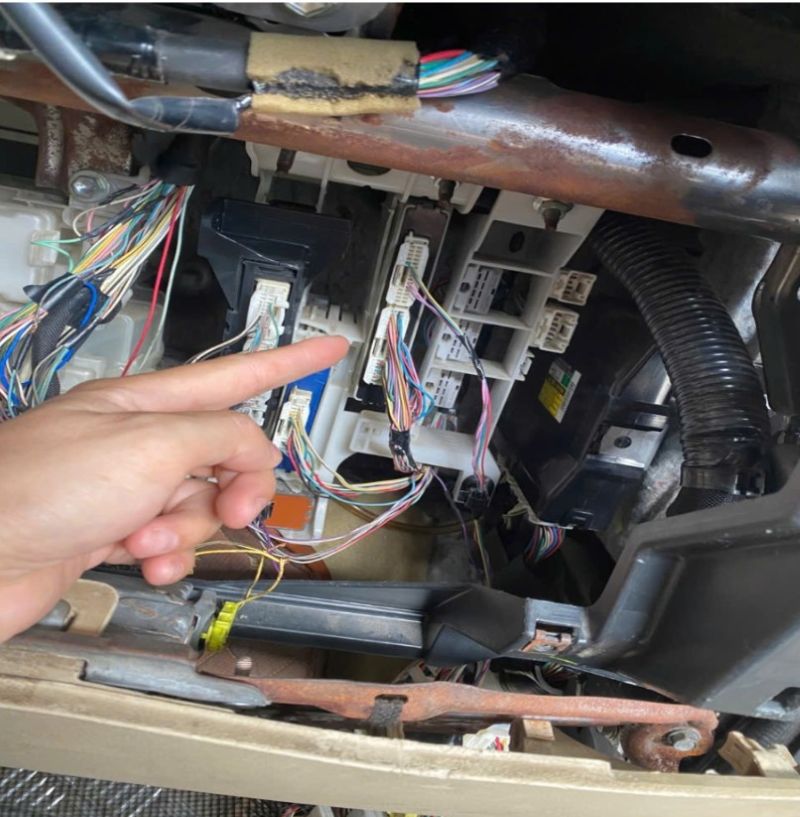

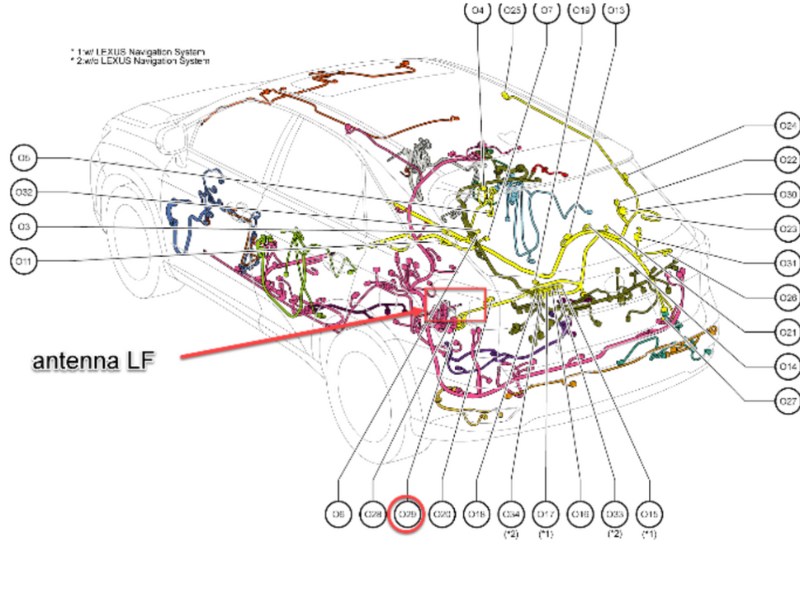

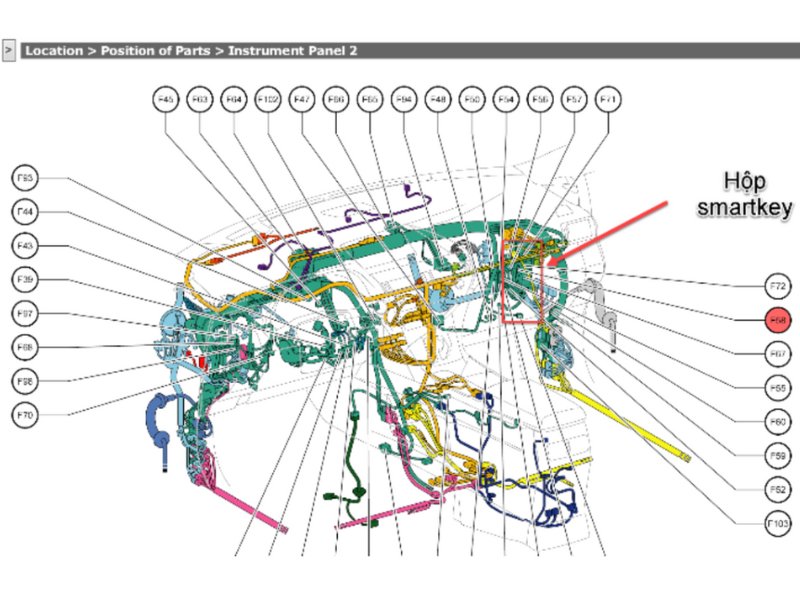

4. Vị trí mã lỗi B27A7
5. Cách kiểm tra mã lỗi

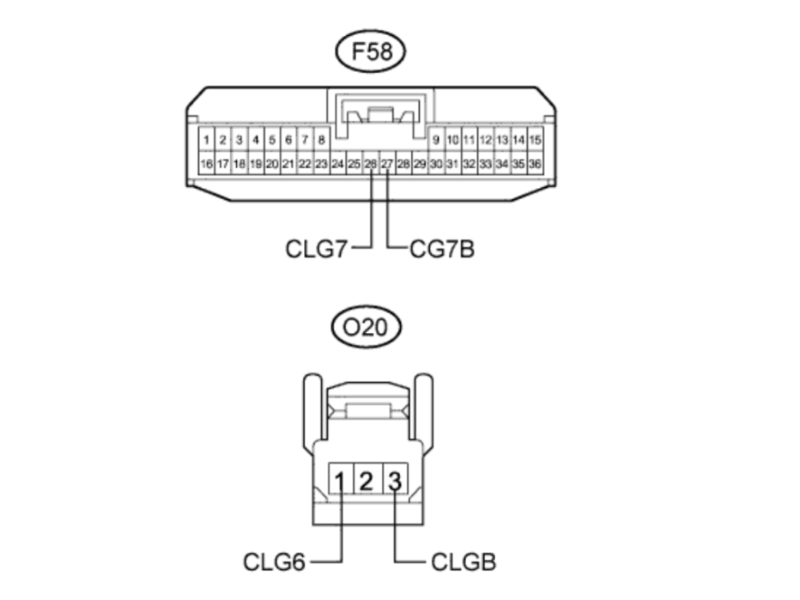

Bước 1: Kiểm tra các giắc kết nối
- Kiểm tra giắc kết nối của hộp Smartkey và giắc của antenna LF.
Các giắc nối kết nối bình thường
Tốt: đi theo bước tiếp theo
Không tốt: Thay thế hoặc sửa chữa
Bước 2: Kiểm tra giắc nối và dây dẫn

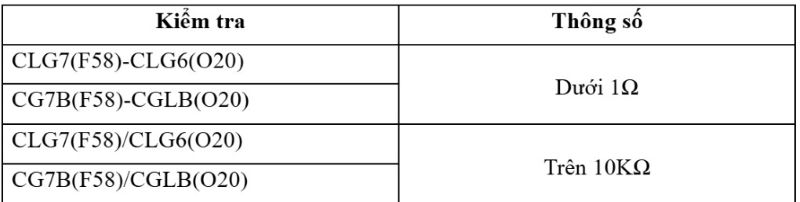

- Rút giắc tại hộp Smartkey(F58) và Antenna LF(O20) ra và đo theo thông số sau:
- Không tốt: Thay thế dây dẫn hoặc sửa chữa
- Tốt: Đi tới bước số 3
Bước 3: Kiểm tra tín hiệu điều khiển từ hộp Smartkey

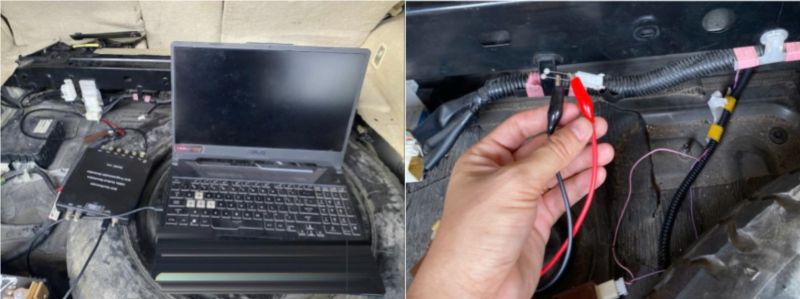

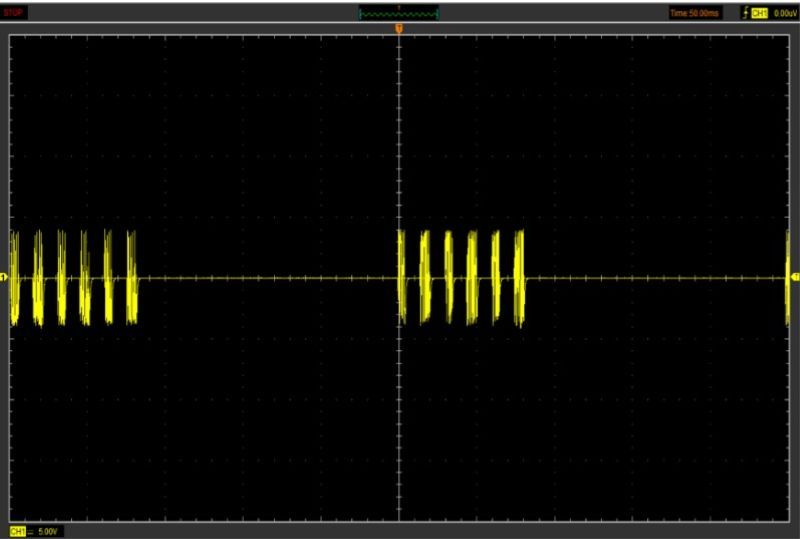

- Đo tín hiệu xung điều khiển tại antenna LF bằng thiết bị đo xung như sau:

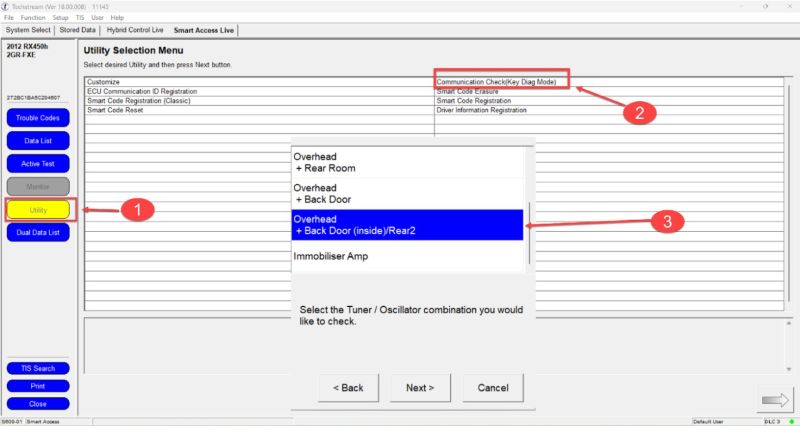

Sử dụng chức năng kiểm tra antenna trên thiết bị chẩn đoán để kiểm tra tín hiệu xung điều khiển (chọn lần lượt theo thứ tự các bước tiến hành đo xung bằng thiết bị đo xung)
Kết quả đo:
Có xung : Thay thế antenna LF tại khoang hành lý
Không có xung: Thay thế hộp smartkey
Bước 4: Kiểm tra lại mã lỗi sau khi thay thế antenna LF
- Tiến hành xóa lỗi và đọc lại mã lỗi
- Kiểm tra mã lỗi B27A7 còn xuất hiện lại không
Còn xuất hiện: Thay thế hộp Smartkey
Không còn xuất hiện: Kết thúc sửa chữa
Trên đây là toàn bộ thông tin về việc hướng dẫn sửa chữa mã lỗi B27A7 Open in Inside Luggage Compartment Electrical Key Oscillator Circuit xe Lexus Rx450H 2012 mà VATC muốn gửi đến bạn. Hy vọng rằng, bài viết này đã giúp ích cho việc thu thập thông tin để đáp ứng được cho việc học tập cũng như nâng cao kiến thức chuyên môn.
