Mã lỗi P0336 (Crankshaft Position Sensor Performance) liên quan đến cảm biến vị trí trục khuỷu, một bộ phận quan trọng giúp đồng bộ hóa hoạt động của hệ thống đánh lửa và phun nhiên liệu. Khi lỗi này xuất hiện, động cơ có thể khó khởi động, rung giật hoặc hoạt động không ổn định.
Bài viết sẽ hướng dẫn bạn cách chẩn đoán nguyên nhân và thực hiện các bước sửa chữa hiệu quả để khắc phục mã lỗi P0336.
1. Giới thiệu mã lỗi P0336

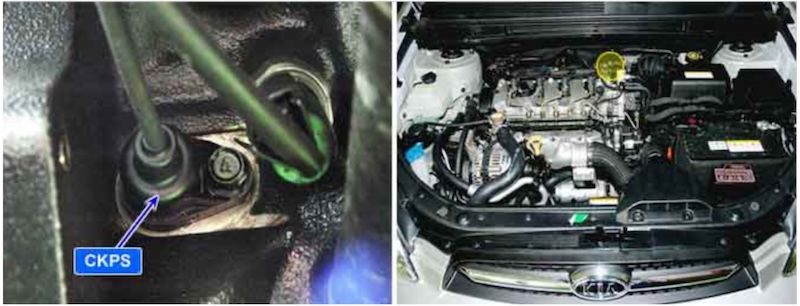

- Vị trí:

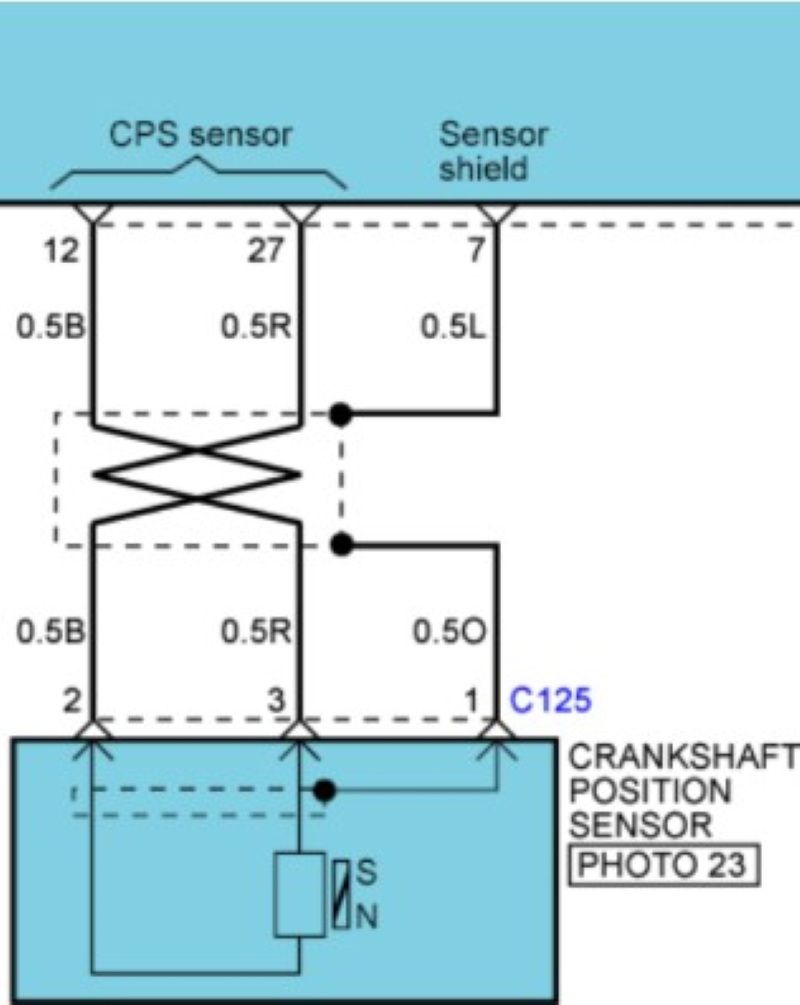

- Sơ đồ mạch điện:
Gồm 3 dây: 1 dây chống nhiễu (sensor shield), 2 dây tín hiệu
- Mô tả mã lỗi:
Cảm biến vị trí trục trục khuỷu (CKPS) trên xe này là loại cảm biến loại từ, nó được gắn ở đầu hoặc đuôi máy, để gần vòng răng của trục khuỷu. Vòng răng này được tạo ra với 58 răng và 2 răng bị mất (điểm khuyết), 1 răng tương ứng với 6 độ. Cảm biến CKP giúp tính toán tốc độ quay (RPM) và góc quay trục khuỷu, việc này rất quan trọng để xác định lượng phun và thời gian phun nhiên liệu phù hợp với tải của bàn đạp chân ga.
Mã lỗi P0336 được thiết lập:
- Tốc độ động cơ được phát hiện bởi CKPS là trên 6000 vòng/phút.
- Xung tín hiệu CKPS là bất thường.
2. Quy trình kiểm tra mã lỗi P0336
a. Kiểm tra điện trở cảm biến:
- Chìa khóa OFF, động cơ không nổ máy
- Rút giắc cảm biến CKPS

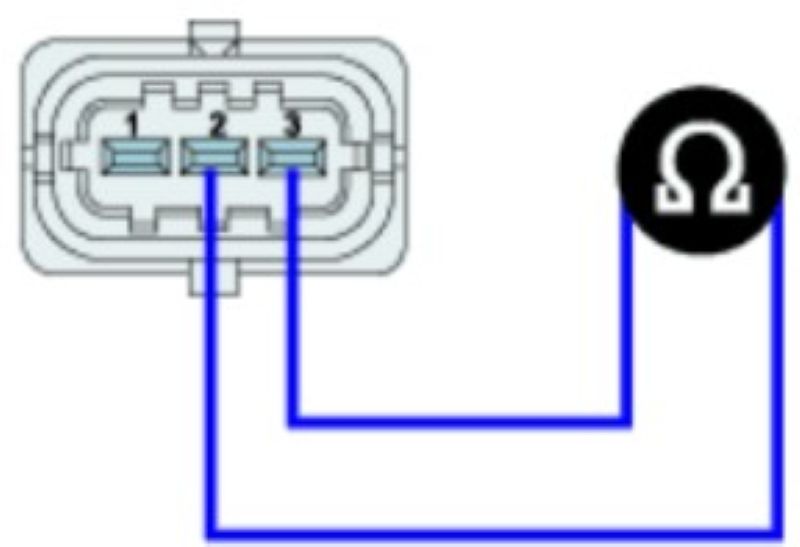

- Kiểm tra điện trở của cảm biến tại chân số 2 và chân số 3 (đo trên cảm biến)
Thông số tiêu chuẩn: 860Ω ± 10% (20℃)
- Nếu điện trở cảm biến không nằm trong phạm vi cho phép -> Thay thế cảm biến
- Nếu điện trở cảm biến còn trong phạm vi cho phép -> Bước tiếp theo
b. Kiểm tra chạm mass của cảm biến:
- Chìa khóa OFF, động cơ không nổ máy
- Rút giắc cảm biến vị trí trục khuỷu

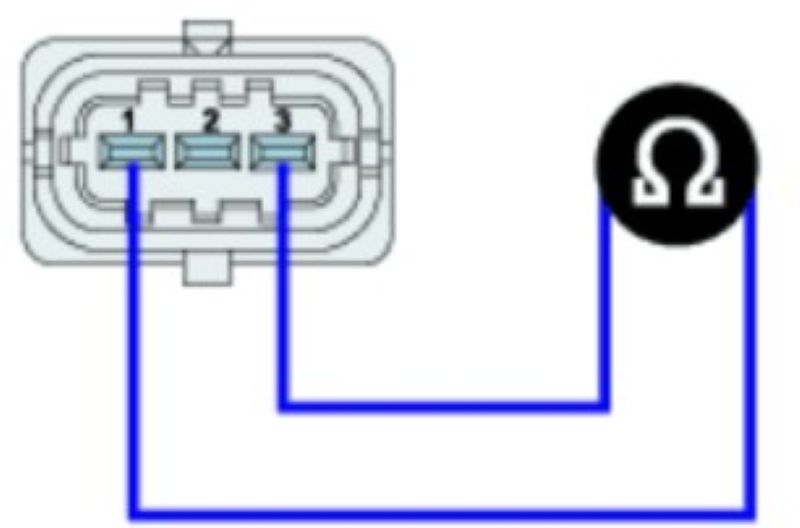

- Kiểm tra thông mạch giữa chân số 1 và chân số 3 của cảm biến (đo trên cảm biến)
Giá trị tiêu chuẩn: Không thông mạch
- Nếu giá trị nằm trong phạm vi cho phép -> Bước tiếp theo
- Nếu giá trị không nằm trong phạm vi cho phép -> Thay thế cảm biến
c. Kiểm tra xung tín hiệu của cảm biến
- Chìa khóa OFF, động cơ không nổ máy
- Kết nối lại giắc cảm biến CKPS
- Kết nối máy đo xung vào chân số 2 hoặc chân số 3 của cảm biến

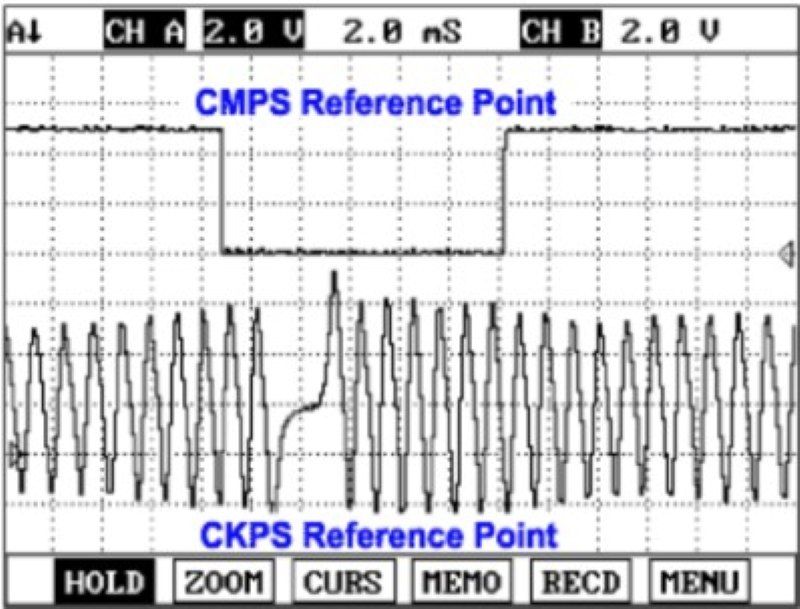

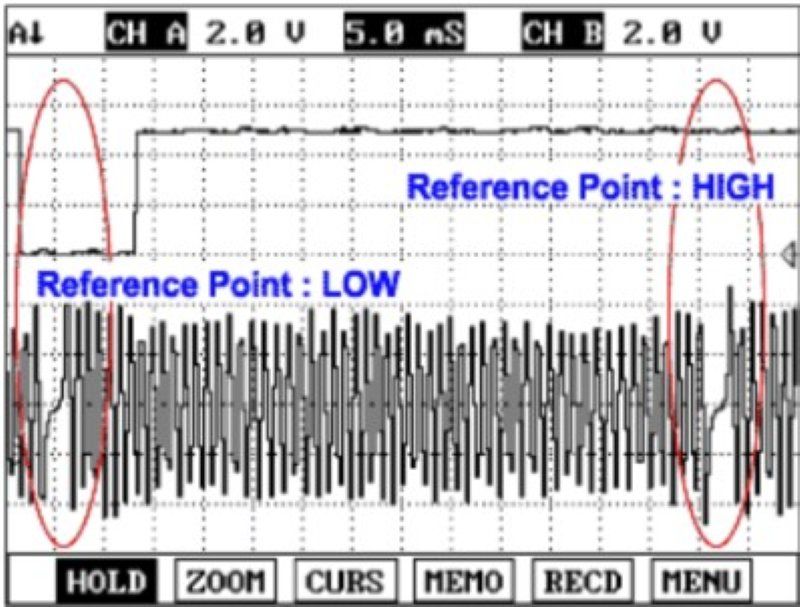

- Kiểm tra nếu xung của cảm biến xuất ra chính xác như hình bên dưới khi động cơ nổ máy
Nếu xung của cảm biến giống hình minh họa Xác nhận hoàn thành sửa chữa.
Nếu xung của cảm biến khác với hình minh họa Thay thế cảm biến.
