Hướng dẫn sửa chữa mã lỗi P1691 Immobilizer – Antenna Coil Error

Trung tâm VATC sẽ mang đến cho bạn kiến thức kỹ thuật về chủ đề: hướng dẫn sửa chữa mã lỗi P1691 Immobilizer – Antenna Coil Error thông qua bài viết sau đây. Đọc đến hết bài viết để không bỏ lỡ bất kỳ thông tin hữu ích nào nhé!

1. Mô tả mã lỗi P1691

Mã lỗi P1691 là một Mã Lỗi Chẩn Đoán (DTC) thường gặp trong hệ thống mã khóa động cơ (Immobilizer) của xe ô tô, đặc biệt là trên các dòng xe Hyundai và Kia.

Mã lỗi P1691 cho biết có lỗi ở cuộn dây Ăng-ten (Antenna Coil) của hệ thống Immobilizer.

• Hệ thống Immobilizer: Là một hệ thống an ninh điện tử ngăn chặn động cơ khởi động trừ khi chìa khóa (Transponder key) được nhận dạng hợp lệ.
• Cuộn dây Ăng-ten: Được gắn gần ổ khóa điện, có nhiệm vụ truyền và nhận tín hiệu RF (tần số vô tuyến) cho bộ phát đáp (Transponder) bên trong chìa khóa và nhận tín hiệu dữ liệu từ bộ phát đáp đó để gửi đến bộ điều khiển Immobilizer (thường gọi là ICU, SMARTRA hoặc tích hợp trong PCM/ECM).

Bộ Điều khiển Động cơ (PCM/ECM) sẽ đặt mã lỗi này khi nó phát hiện:

• Mạch hở hoặc ngắn mạch giữa cuộn dây ăng-ten và bộ điều khiển Immobilizer.
• Tín hiệu không bình thường hoặc không phát hiện được tín hiệu dữ liệu từ bộ phát đáp thông qua cuộn dây ăng-ten.

2. Nguyên nhân thường gặp

– Cuộn dây ăng-ten bị lỗi: Đây là nguyên nhân trực tiếp và phổ biến nhất, có thể do hỏng hóc bên trong.

– Mạch điện bị lỗi:

• Mạch hở (đứt) hoặc ngắn mạch trong dây nối giữa cuộn dây ăng-ten và bộ điều khiển Immobilizer/ECM.
• Giắc kết nối lỏng lẻo, bị ăn mòn hoặc bẩn ở cuộn dây ăng-ten hoặc ECU/ICU.

– Nhiễu tín hiệu:

• Có hai bộ phát đáp (chìa khóa) nằm gần cuộn dây ăng-ten cùng lúc, gây nhiễu và làm sai lệch dữ liệu.

– Bộ điều khiển bị lỗi (hiếm hơn): Bộ điều khiển Immobilizer (ICU/SMARTRA) hoặc PCM/ECM có thể bị lỗi nội bộ.

– Lỗi ngắt quãng: Lỗi tiếp xúc kém tạm thời tại các giắc nối, hoặc bộ nhớ của PCM/ECM/ICU chưa được xóa sau khi sửa chữa.

3. Triệu chứng

Khi mã lỗi P1691 được kích hoạt, triệu chứng chính thường là:

• Động cơ không thể khởi động (không nổ máy).
• Đèn báo Immobilizer trên bảng điều khiển có thể sáng hoặc nhấp nháy.

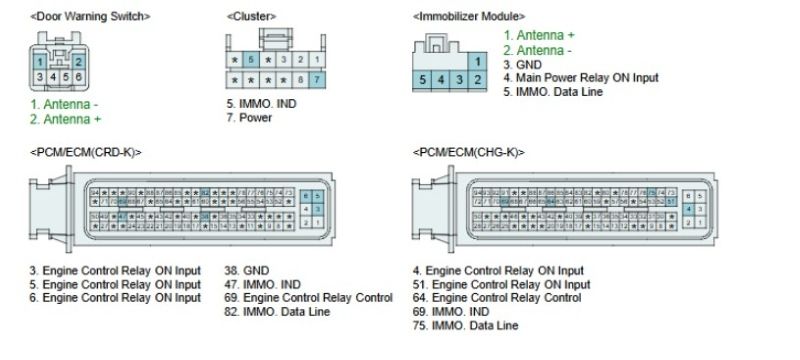

4. Quy trình kiểm tra mã lỗi P1691

Kiểm tra các thành phần

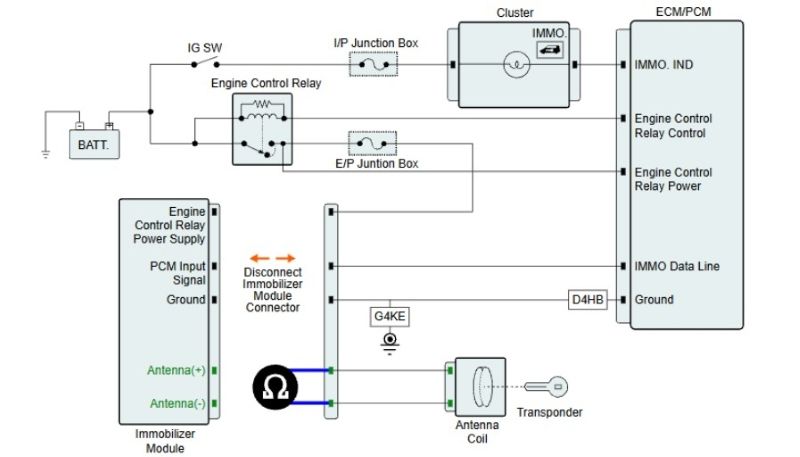

4.1 Kiểm tra Antenna Coil

• Chìa khóa “OFF”.
• Ngắt kết nối SMARTRA.
• Đo điện trở giữa cực cuộn dây ăng ten (+) và (-) của giắc nối SMARTRA.

Thông số kỹ thuật : Xấp xỉ 8.5 Ω.

Điện trở có nằm trong thông số kỹ thuật không?

4.2 Kiểm tra SMARTRA

• Chìa khóa “ON” và Động cơ “OFF”.
• Vô hiệu hóa cả “SMARTRA” và “ECM” và Đăng ký (Lập trình) chìa khóa bộ phát đáp bằng máy chẩn đoán.

Note: Mã PIN là bắt buộc để Vô hiệu hóa SMARTRA và để Đăng kí (Lập trình) chìa khóa bộ thu phát.

• Quá trình Vô hiệu hóa và Đăng kí (Lập trình) đã hoàn tất bình thường chưa?

Xác minh sửa chữa xe.

Sau khi sữa chữa, điều quan trọng là phải kiểm tra xe lỗi đã được khắc phục chưa.

1. Kết nối máy chẩn đoán rồi chọn mục xóa lỗi sau đó xóa mã lỗi.
2. Vận hành xe và theo dõi DTC trên máy chẩn đoán.
3. Có mã lỗi nào xuất hiện không.

Trên đây là toàn bộ thông tin về chủ đề hướng dẫn sửa chữa mã lỗi P1691 Immobilizer – Antenna Coil Error mà trung tâm VATC muốn gửi đến bạn. Hy vọng bài viết này sẽ bổ ích và hữu dụng với bạn.
