Việc nắm vững các bước tháo lắp, kiểm tra và lắp ráp đúng kỹ thuật kiểm tra bơm dầu sẽ giúp phát hiện sớm hư hỏng, đồng thời kéo dài tuổi thọ của bơm. Bài viết sau đây, trung tâm VATC sẽ hướng dẫn bạn từng bước cụ thể khi thực hiện tháo lắp kiểm tra bơm dầu trợ lực Santafe.
1. Hướng dẫn tháo lắp

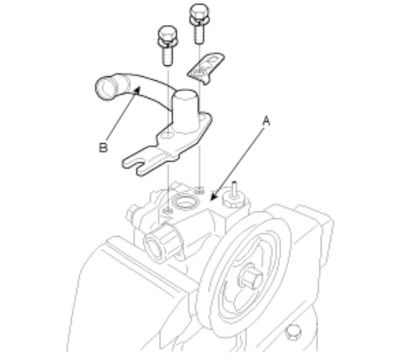

Bước 1: Tháo hai bu lông khỏi thân bơm dầu (A), sau đó tháo ống hút (B) và vòng đệm O-ring.

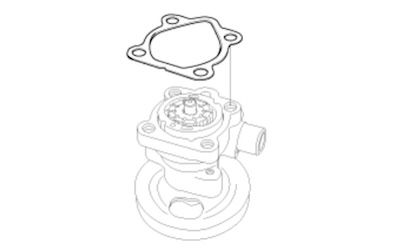

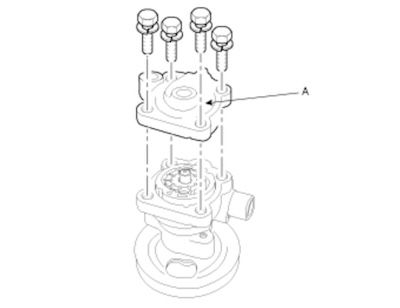

Bước 2: Tháo các bu lông và tháo assembly nắp bơm dầu (A) cùng với miếng đệm.

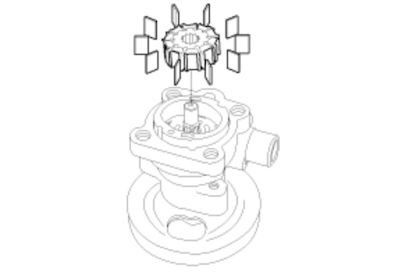

Bước 3: Tháo roto và cánh bơm.

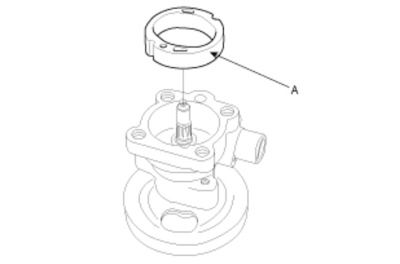

Bước 4: Tháo vòng cam.

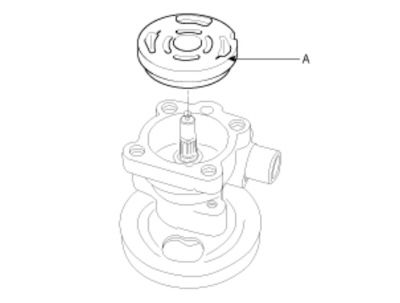

Bước 5: Tháo tấm bên của bơm dầu A.

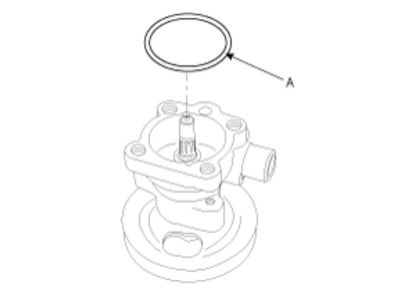

Bước 6: Tháo vòng đệm O-ring trong và ngoài (A).
Lưu ý: Trong quá trình lắp ráp, sử dụng miếng đệm mới và vòng đệm mới.

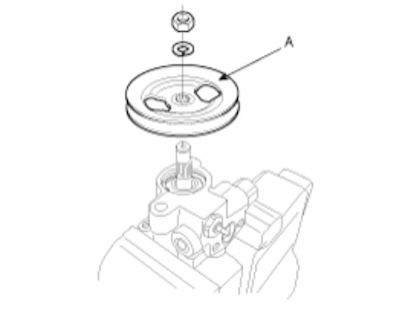

Bước 7: Gắn bơm vào kẹp và tháo ốc chân đĩa (A) cùng với washer lò xo.

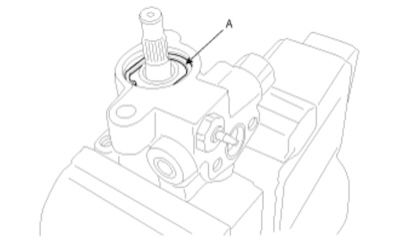

Bước 8: Sau khi tháo vòng khóa (A) của trục bằng kìm vòng khóa, tháo tấm chắn bụi.

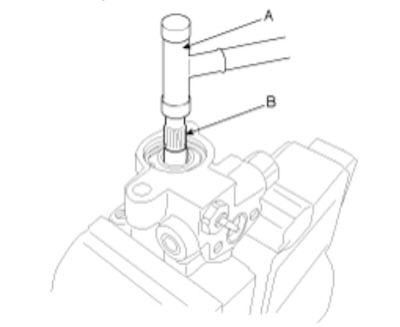

Bước 9: Gõ nhẹ vào phía rotor của trục bằng búa cao su (A) để tháo trục (B).

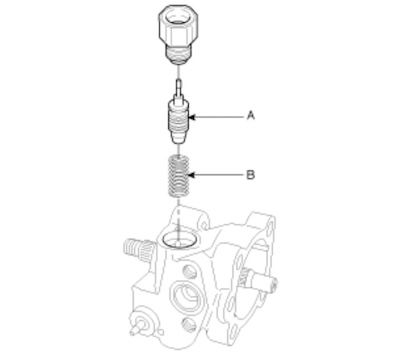

Bước 10: Tháo kết nối khỏi thân bơm dầu, và lấy ra van điều chỉnh lưu lượng (A) cùng lò xo điều chỉnh lưu lượng (B).
Bước 11: Tháo vòng đệm O.
Lưu ý: Không tháo rời van điều chỉnh lưu lượng.
Kiểm tra:
- Kiểm tra xem van điều chỉnh lưu lượng có bị uốn cong hay không.
- Kiểm tra trục để phát hiện mài mòn hoặc hư hỏng.
- Kiểm tra dây đai V để phát hiện mài mòn và xuống cấp.
- Kiểm tra các rãnh của rotor và cánh để phát hiện mài mòn theo chiều lớp.
- Kiểm tra bề mặt tiếp xúc của vòng cam và cánh để phát hiện mài mòn theo chiều lớp.
- Kiểm tra cánh có bị hư hỏng không.
- Kiểm tra xem có vết mài mòn sọc nào ở tấm bên hoặc phần tiếp xúc giữa trục và bề mặt nắp bơm không
2. Hướng dẫn lắp ráp

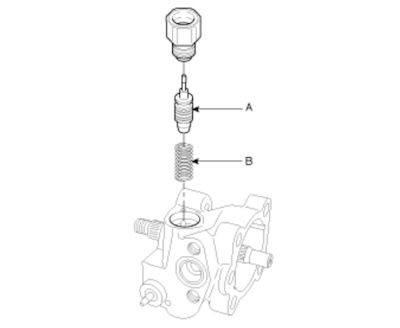

Bước 1: Lắp đặt lò xo điều chỉnh lưu lượng (B), van điều chỉnh lưu lượng (A) và kết nối vào thân bơm.

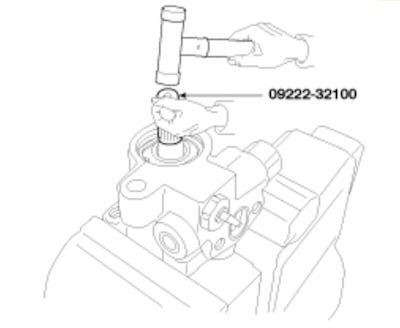

Bước 2: Lắp vòng đệm dầu vào thân bơm bằng dụng cụ đặc biệt.

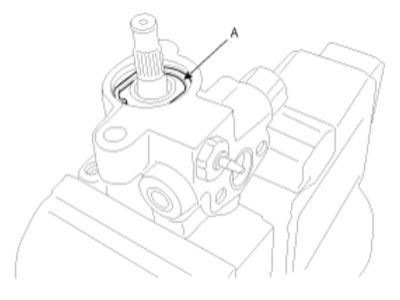

Bước 3: Sau khi đưa cụm trục vào thân bơm, lắp đặt tấm chắn bụi và vòng khóa (A).

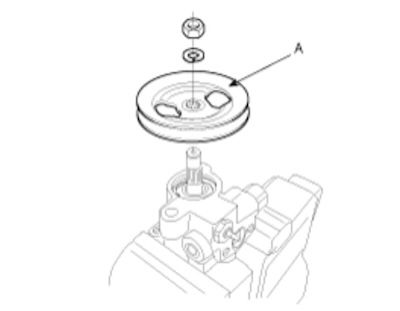

Bước 4: Lắp pulley của bơm (A).
Mô-men xoắn siết chặt: 55 ~ 69Nm (5.5 ~ 6.9kgf·m, 39.8 ~ 49.9lb-ft)

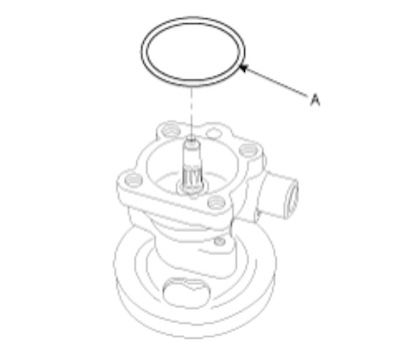

Bước 5: Lắp vòng đệm O trong và vòng đệm O ngoài (A).

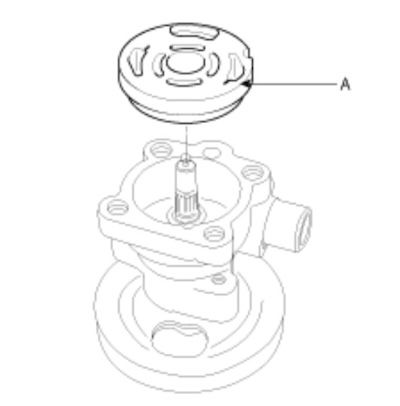

Bước 6: Lắp tấm bên của bơm dầu (A).

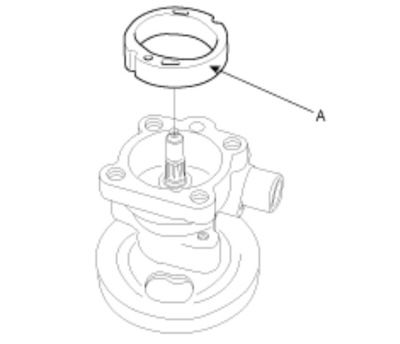

Bước 7: Sau khi đưa pin khóa vào rãnh của vỏ trước, lắp vòng cam (A) và chú ý hướng đúng.

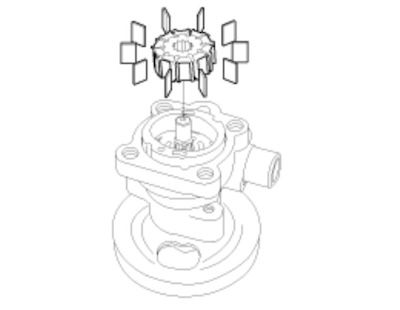

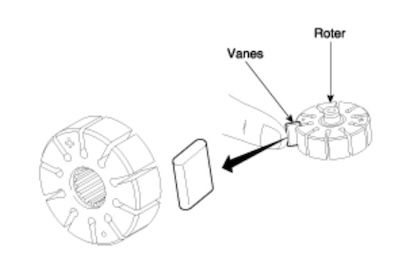

Bước 8: Lắp rotor và cánh.
Bước 9: Lắp bộ phận gioăng và nắp bơm dầu (A).
Mô-men xoắn siết chặt: 15.3 ~ 20.2Nm (1.56 ~ 2.04kgf.m, 11.3 ~ 14.9lb-ft)

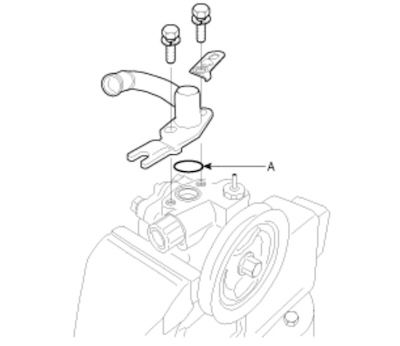

Bước 10: Lắp vòng đệm O (A) và bu lông gắn ống hút.
Mô-men xoắn siết chặt: 13.6 ~ 18.4Nm (1.36 ~ 1.84kgf.m, 9.84 ~ 13.3lb-ft)
Trên đây là toàn bộ thông tin về việc hướng dẫn tháo lắp kiểm tra bơm dầu trợ lực Santafe mà trung tâm VATC gửi đến bạn. Hy vọng bạn đã có thêm cho mình kiến thức hay trong ngày.
Nếu bạn có đang đam mê hoặc muốn tìm hiểu về các khóa học trong ngành ô tô thì liên hệ ngay với trung tâm VATC theo thông tin dưới đây để được tư vấn chi tiết nhất nhé!
Trung Tâm Huấn Luyện Kỹ Thuật Ô Tô Việt Nam – VATC
- Địa chỉ: Số 4-6, Đường số 4, Phường Hiệp Bình Phước, Thành Phố Thủ Đức, Thành phố Hồ Chí Minh
- Điện thoại: 0945711717
- Email: info@oto.edu.vn
