IC 7815 thuộc họ 78xx, cung cấp điện áp cố định +15V cho mạch audio, công nghiệp và ô tô. Nội dung gồm nguyên lý, chọn tụ vào/ra, tính công suất hao, chọn tản nhiệt, kiểm tra sụt áp và bố trí layout để mạch ổn định.
1. IC 7815 là gì?
IC 7815 là bộ điều chỉnh điện áp IC điện áp cố định được thiết kế cho nhiều ứng dụng. Bộ điều chỉnh điện áp 7805 cung cấp 15V điện áp dương làm đầu ra để cung cấp nguồn điện cho hầu hết các linh kiện TTL. Bộ điều chỉnh điện áp 7815 có các gói TO-220, TO-220FP, TO-3 và D2PAK.
Bộ điều chỉnh điện áp rất phổ biến trong các mạch điện tử. Chúng cung cấp một điện áp đầu ra không đổi với các điện áp đầu vào khác nhau. Cái tên 7815 có hai ý nghĩa, 78 có nghĩa là nó là một bộ điều chỉnh điện áp dương và 15 có nghĩa là nó cung cấp 15V làm đầu ra. Vì vậy, 7805 sẽ cung cấp điện áp đầu ra + 15V
Dòng ra của IC này có thể lên đến 1.5A. Nhưng vi mạch bị mất nhiệt nhiều, do đó nên sử dụng tản nhiệt cho các mạch tiêu thụ nhiều dòng điện. Ví dụ: nếu điện áp đầu vào là 20V và đang tiêu thụ 1A, thì (20-5) * 1 = 15W. 15W này sẽ bị tiêu tán dưới dạng nhiệt.
2. Đặc tính thông số kỹ thuật IC 7815
- Bộ điều chỉnh điện áp dương 15V.
- Điện áp đầu vào tối thiểu là 17V.
- Điện áp đầu vào tối đa là 35V.
- Dòng đầu ra: 1.5 A.
- Có sẵn bảo vệ quá nhiệt và ngắn mạch bên trong.
- Nhiệt độ lớp tiếp giáp tối đa là 125 độ C.
- Gói TO-220, TO-3 và KTE
Lưu ý: Chi tiết kỹ thuật đầy đủ trong datasheet 7815 được cung cấp ở cuối bài viết.

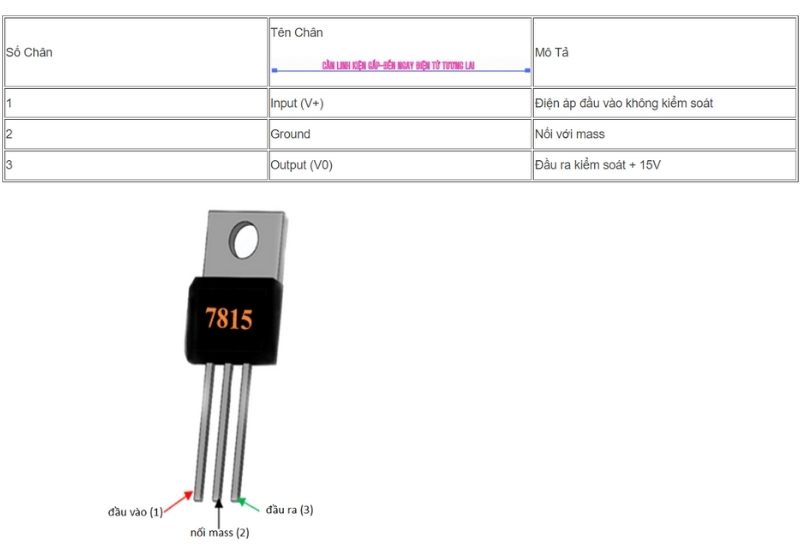

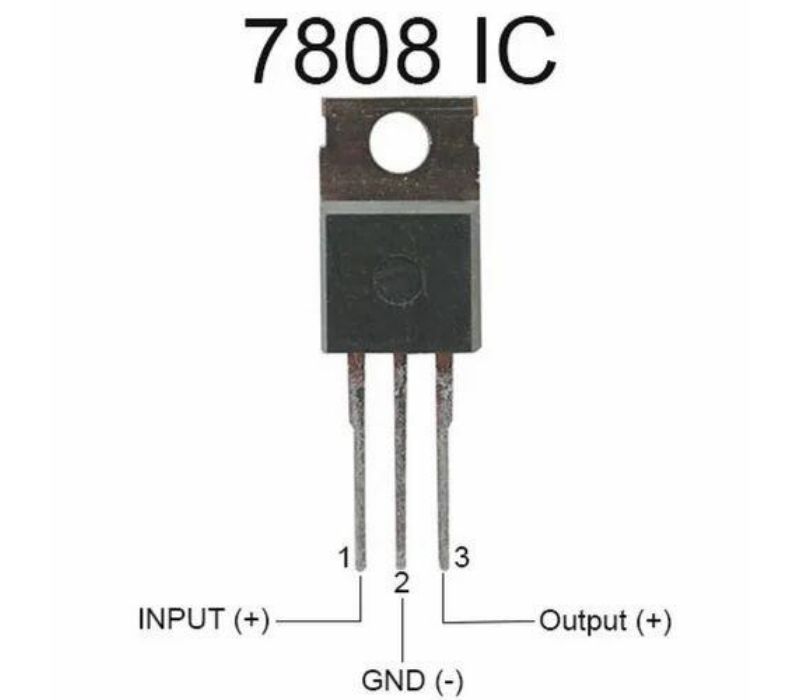

3. Sơ đồ chân 7815
4. Bộ điều chỉnh điện áp + 15V sử dụng 7815
Đây là một mạch ứng dụng điển hình của IC 7815. Chúng ta chỉ cần hai tụ điện có giá trị 0,33uf và 0,1uf để IC này hoạt động.
Tụ điện đầu vào 0,33uF là tụ gốm giải quyết vấn đề điện cảm đầu vào và tụ điện đầu ra 0,1uF cũng là tụ gốm bổ sung thêm tính ổn định cho mạch.
Các tụ điện này nên được đặt gần các chân để chúng hoạt động hiệu quả. Ngoài ra, chúng phải là loại gốm, vì tụ gốm nhanh hơn tụ hóa.
5. Ứng dụng 7815
- Bộ điều chỉnh đầu ra không đổi + 15V để cấp nguồn cho bộ vi điều khiển và cảm biến trong hầu hết các mạch.
- Bộ điều chỉnh đầu ra có thể điều chỉnh.
- Bộ hạn dòng cho các ứng dụng nhất định.
- Nguồn điện kép được điều chỉnh.
- Mạch bảo vệ đảo cực đầu ra.
Trên đây là toàn bộ thông tin về IC 7815 mà trung tâm VATC muốn gửi đến bạn. Hy vọng bài viết này sẽ bổ ích và hữu dụng với bạn!
