Tìm hiểu về IC LM7805 qua bài viết kỹ thuật sau đây của trung tâm VATC. Đọc đến hết bài viết để không bỏ lỡ bất kỳ thông tin hữu ích nào nhé!

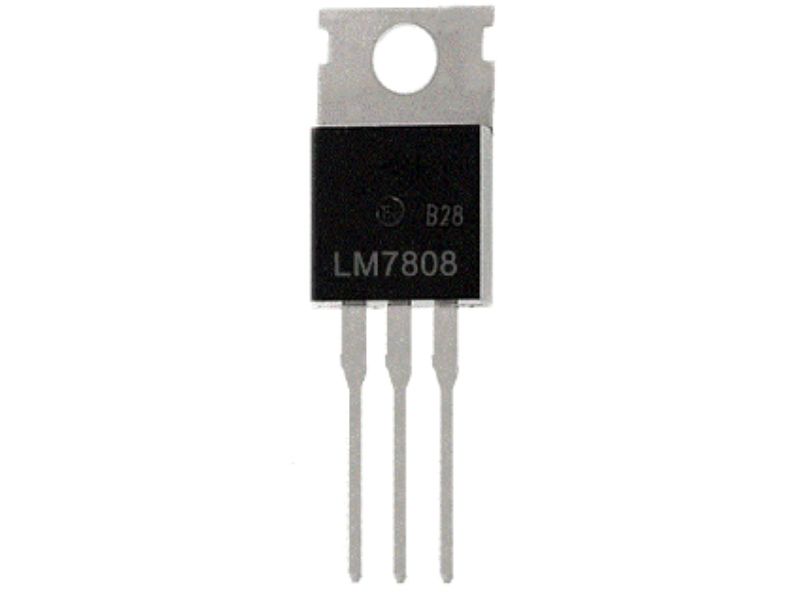

1. IC LM7805 là gì?
LM7808 là IC điều chỉnh điện áp dương cung cấp đầu ra cố định 8V DC. IC này được sản xuất trong gói TO-220 và được sản xuất bởi nhiều nhà sản xuất linh kiện điện tử. Nó là IC của dòng LM78xx. Dòng LM78xx chứa nhiều IC điện áp cố định khác như LM7805, LM7806, LM7809, LM7810, LM7812, LM7815 & LM7824.
Một trong những ưu điểm chính của các bộ điều chỉnh điện áp này là bất kể điện áp đầu vào có dao động như thế nào, chúng cũng sẽ cung cấp điện áp cố định ở đầu ra nhưng điện áp đầu vào không được nhỏ hơn điện áp yêu cầu tối thiểu của IC. Điện áp đầu vào trong bất kỳ điều kiện nào cũng phải cao hơn điện áp đầu ra từ 2V đến 3V.
Để có được đầu ra 8V ổn định từ LM7808 thì điện áp đầu vào phải cao hơn điện áp đầu ra ít nhất từ 2 đến 3V. IC này là thiết bị DC nên điện áp đầu vào phải là DC. Ngoài ra, để có được 1,5A ở đầu ra, dòng đầu vào ít nhất phải là 2A.
2. Các tính năng / Thông số kỹ thuật của IC LM7808
- Gói TO-220.
- Dòng đầu ra lên đến 1.5.
- Khả năng tắt ngắn mạch.
- Khả năng tắt quá nhiệt.
- Giá rẻ.
- Đáng tin cậy để sử dụng cho mục đích thương mại.
- Đầu ra 8V chính xác và cố định.
- Điện áp đầu vào tối đa từ 10V đến 35V DC.
- Dòng điện chờ thấp chỉ 8mA.

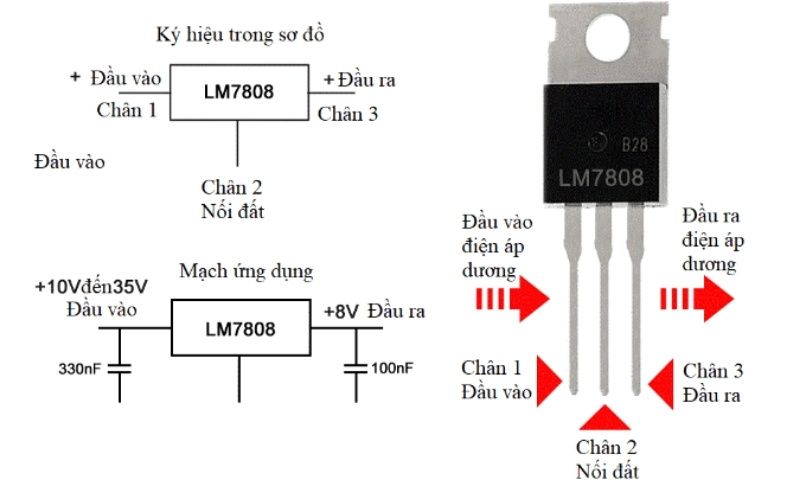

3. Sơ đồ chân
Hướng IC LM7808 phía trước mặt thì sơ đồ chân theo thứ tự từ trái qua phải lần lượt là chân đầu vào, chân nối đất, chân đầu ra như hình bên dưới.
4. Các ứng dụng
+ Nguồn điện 8V
+ Mạch hạ áp
+ Ứng dụng trình điều khiển động cơ
+ Mạch sạc pin
+ Mạch cung cấp năng lượng mặt trời
+ Ứng dụng vi điều khiển
+ Thay thế và tương đương
+ LM2940-08, LM340-8.0. Nếu không có sẵn loại tương đương thì bạn cũng có thể sử dụng bộ điều chỉnh điện áp có thể điều chỉnh như LM317, LM338, LM1084, … và đặt đầu ra cố định 8V.
5. Mạch cấp nguồn DC LM7808 8V
Trên đây là toàn bộ thông tin về IC LM7805 mà trung tâm VATC muốn gửi đến bạn. Hy vọng bài viết này sẽ bổ ích và hữu dụng với bạn.
