Tụ an toàn là loại tụ điện chuyên dùng trong các mạch điện xoay chiều, đặc biệt là ở đầu vào nguồn điện 220V, với vai trò lọc nhiễu và đảm bảo an toàn cho thiết bị cũng như người sử dụng. Khác với các loại tụ thông thường, tụ an toàn được thiết kế để làm việc ổn định trong môi trường điện áp cao và khi hư hỏng sẽ không gây nguy hiểm.
1. Khái niệm Tụ An Toàn (Safety Capacitor)
Tụ an toàn là loại tụ điện chuyên dùng trong mạch điện xoay chiều (AC), đặc biệt là ở đầu vào nguồn 220V, nhằm lọc nhiễu và bảo vệ người sử dụng.
Chúng được gọi là tụ an toàn vì:
- Được thiết kế để hở mạch (open circuit) khi hỏng, không bị chập mạch (short circuit) như tụ thường.
- Đã đạt tiêu chuẩn an toàn quốc tế (VD: UL, VDE, IEC60384-14,…).
- Có khả năng chịu xung điện áp cao (từ vài kV trở lên).
2. Phân loại tụ an toàn
Tụ an toàn chia làm hai loại chính:

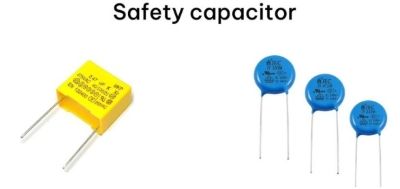

| Loại | Ký hiệu | Vị trí mắc | Chức năng | Dạng nhiễu lọc | Hình dạng thường gặp |
|---|---|---|---|---|---|
| Tụ X (Class X) | X1, X2 | Mắc song song giữa L và N | Lọc nhiễu giữa hai dây nguồn | Nhiễu vi sai (Differential Mode) | Hình hộp, thường màu vàng |
| Tụ Y (Class Y) | Y1, Y2 | Mắc giữa L hoặc N với E (đất) | Lọc nhiễu ra đất, chống giật | Nhiễu đồng pha (Common Mode) | Dạng đĩa gốm, thường màu xanh |
3. Nguyên lý hoạt động
- Tụ X cho phép tín hiệu nhiễu tần số cao đi qua giữa hai dây nguồn (L-N), giúp loại bỏ nhiễu do thiết bị điện phát ra hoặc do xung sét nhỏ.
- Tụ Y cho phép tín hiệu nhiễu tần số cao thoát về đường tiếp địa, giúp giảm nhiễu lan ra môi trường và bảo vệ người dùng khỏi điện rò.
4. Cách mắc tụ an toàn

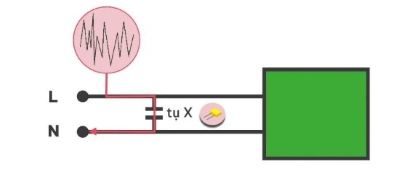

4.1 Tụ X (Class X1, X2):
- Mắc song song giữa dây pha (L) và dây trung tính (N).
- Mục đích: lọc nhiễu vi sai (Differential Mode Noise) — tức là loại bỏ nhiễu giữa hai dây cấp nguồn.
Lưu ý: Tụ X không nối đất, chỉ nối giữa hai dây AC.

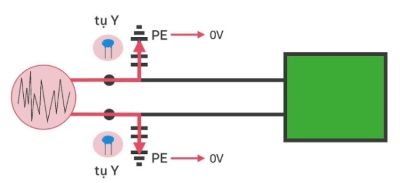

4.2 Tụ Y (Class Y1, Y2):
- Mắc giữa mỗi dây nguồn (L và N) với dây tiếp địa (E).
- Mục đích: lọc nhiễu đồng pha (Common Mode Noise) — nhiễu xuất hiện đồng thời trên cả hai dây nguồn.
Lưu ý: Tụ Y luôn có một đầu nối đất, giúp dẫn nhiễu cao tần xuống đất và bảo vệ người dùng khỏi dòng rò AC.

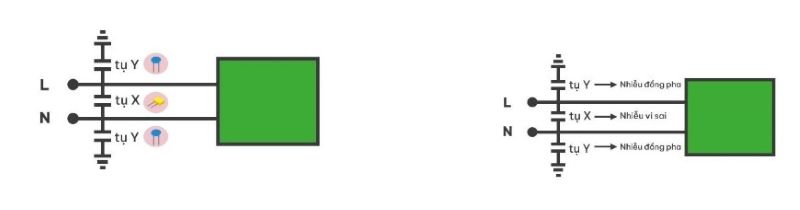

Cách mắc thực tế
5. Vì sao không thể thay thế bằng tụ thường?
Không được thay tụ X hoặc Y bằng tụ film hoặc tụ gốm thường vì:
- Tụ thường không chịu nổi xung điện cao (tụ X chịu ~2.5kV, tụ Y chịu ~5kV).
- Khi hỏng, tụ thường thường bị chập, dễ gây cháy nổ hoặc điện giật.
- Không có chứng nhận an toàn, không được phép dùng trực tiếp trên mạch điện lưới AC.
6. Thông số thường gặp
| Loại | Điện áp định mức | Điện áp xung chịu được | Ứng dụng |
|---|---|---|---|
| X2 | 275VAC | 2500V | Nguồn dân dụng 220V |
| X1 | 440VAC | 4000V | Nguồn công nghiệp |
| Y2 | 250VAC | 5000V | Nguồn dân dụng |
| Y1 | 500VAC | 8000V | Hệ thống công nghiệp, thiết bị y tế |
7. Ứng dụng thực tế
Tụ an toàn thường thấy trong:
- Bộ nguồn SMPS (Adaptor, nguồn tivi, máy tính)
- Ổn áp, biến tần, UPS
- Thiết bị dân dụng: quạt, bếp từ, máy giặt, tủ lạnh…
Trên đây là toàn bộ thông tin về chủ đề Tụ an toàn (Safety Capacitor) mà trung tâm VATC muốn gửi đến bạn. Hy vọng bài viết này sẽ bổ ích và hữu dụng với bạn.
