Van điện từ ống nạp biến thiên (VIS)

Van điện từ ống nạp biến thiên (VIS) dùng tín hiệu ECU để đóng/mở bướm nạp, thay đổi chiều dài ống nạp theo dải tua nhằm cải thiện mô-men thấp và công suất cao. Bài viết trình bày cấu tạo, nguyên lý, triệu chứng hỏng và quy trình kiểm tra – thay thế.

1. Mô tả

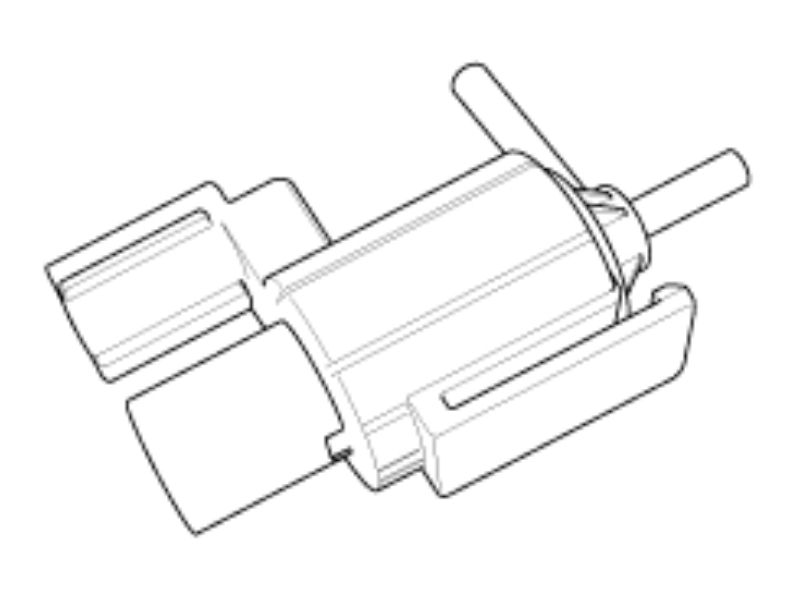

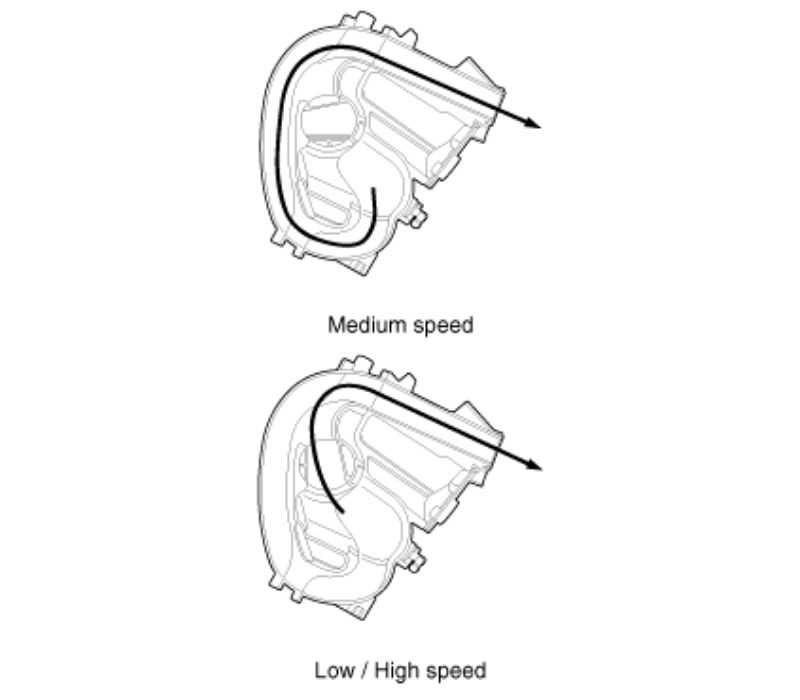

Van điện từ ống nạp biến thiên (VIS) được lắp trên ống nạp. Van VIS điều khiển dù chân không kích hoạt một van trong ống nạp. ECM mở hoặc đóng van này tùy theo tình trạng động cơ (Tham khảo bảng bên dưới).

2. Thông số kỹ thuật

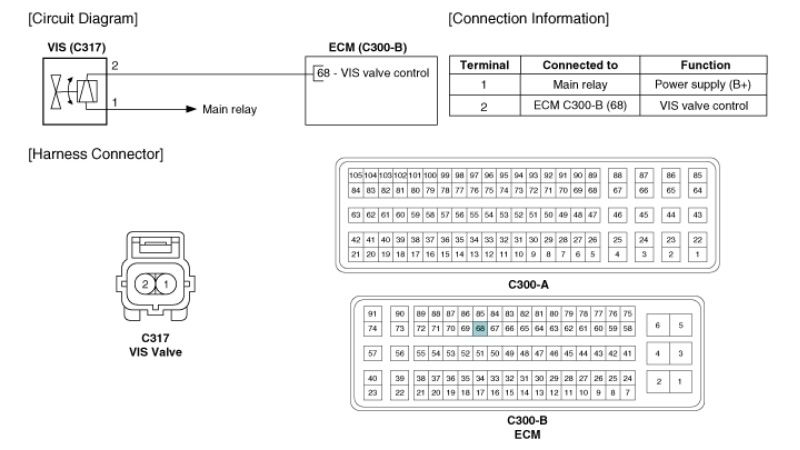

3. Sơ đồ nguyên lý

• Chân số 1: Nguồn B+
• Chân số 2: ECM điều khiển VIS

4. Quy trình tháo lắp, kiểm tra, sửa chữa

4.1  Quy trình kiểm tra

1. Tắt công tắc đánh lửa.
2. Ngắt kết nối giắc điện van VIS.
3. Đo điện trở giữa các chân VIS 1 và 2.

Thông số kỹ thuật: Tham khảo mục “Thông số kỹ thuật”

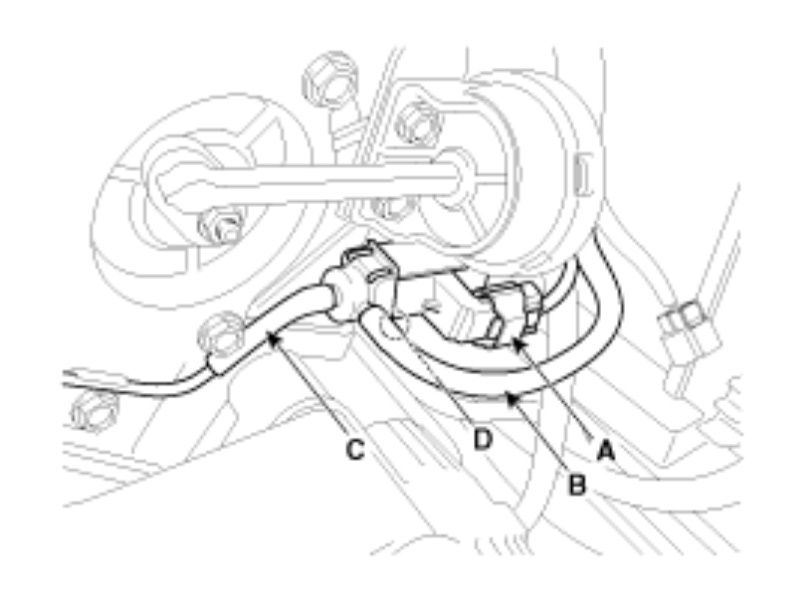

4.2 Tháo rời

1. Tắt công tắc đánh lửa và ngắt kết nối cáp âm (-) của ắc quy.
2. Ngắt kết nối giắc điện van điện từ nạp biến thiên (A).
3. Ngắt kết nối ống chân không (B,C) khỏi van.
4. Tháo bu lông lắp đặt (D), sau đó tháo van ra khỏi họng nạp.

4.3 Lắp đặt

Lưu ý khi lắp đặt

• Lắp đặt van với mô-men xoắn được chỉ định.
• Lưu ý rằng có thể xảy ra hư hỏng bên trong khi van bị rơi. Nếu van bị rơi, hãy kiểm tra trước khi lắp đặt.
• Cẩn thận để tránh vật lạ vào van

Lắp đặt theo thứ tự ngược lại với thứ tự tháo ra.
