Bài viết kỹ thuật hôm nay của trung tâm VATC, cùng tìm hiểu về chủ đề van điều khiển dầu CVVT (OCV) ngay sau đây. Đọc đến hết bài viết để không bỏ lỡ bất kỳ thông tin hữu ích nào nhé!
1. Mô tả
Hệ thống điều chỉnh thời gian đóng mở van biến thiên liên tục (CVVT) sẽ làm sớm hoặc muộn thời gian đóng mở van của van nạp và van xả theo tín hiệu điều khiển ECM được tính toán theo tốc độ và tải của động cơ.
Bằng cách điều khiển CVVT, van sẽ trùng điệp hoặc không trùng điệp, giúp tiết kiệm nhiên liệu hơn và giảm khí thải (NOx, HC) và cải thiện hiệu suất động cơ thông qua việc giảm tổn thất nạp, hiệu ứng EGR bên trong, cải thiện độ ổn định của quá trình đốt cháy, cải thiện hiệu suất thể tích và tăng công giãn nở.
Hệ thống này bao gồm:

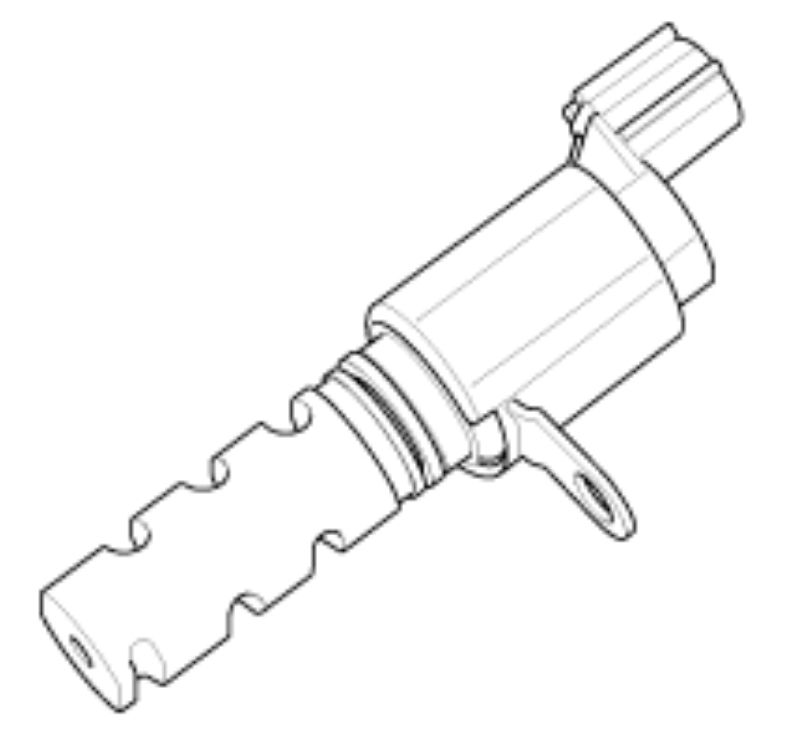

- Van điều khiển dầu CVVT (OCV) cung cấp dầu động cơ cho bộ điều chỉnh cam hoặc xả dầu động cơ ra khỏi bộ điều chỉnh cam theo tín hiệu điều khiển PWM (xung có điều chế) của ECM.
- Bộ điều chỉnh cam thay đổi pha cam bằng cách sử dụng lực thủy lực của dầu động cơ.
Dầu động cơ chảy ra khỏi van điều khiển dầu CVVT làm thay đổi pha cam theo hướng (Nạp sớm/Xả muộn) hoặc ngược lại (Nạp muộn/Xả sớm) của vòng quay động cơ bằng cách xoay rôto được kết nối với trục cam bên trong bộ pha cam.
2. Thông số kỹ thuật
|
Chi tiết |
Thông số kỹ thuật |
| Điện trở cuộn dây (Ω) |
6.9 ~ 7.9 [20℃(68℉)] |

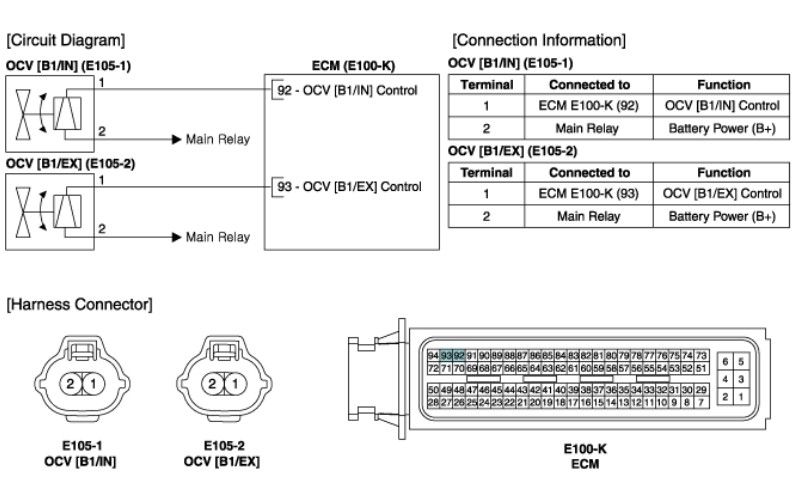

3. Sơ đồ nguyên lý
4. Quy trình tháo lắp, kiểm tra, sửa chữa
4.1 Kiểm tra
- Tắt công tắc đánh lửa.
- Ngắt kết nối giắc điện OCV.
- Đo điện trở giữa các chân OCV 1 và 2.
- Kiểm tra xem điện trở có nằm trong thông số kỹ thuật không.
Thông số kỹ thuật: Tham khảo “Thông số kỹ thuật”
4.2 Tháo ra
- Tắt công tắc đánh lửa và ngắt kết nối cáp âm (-) của ắc quy.
- Ngắt kết nối giắc điện van điều khiển dầu CVVT (A).
- Tháo bu lông lắp đặt (B), sau đó tháo van ra khỏi động cơ.

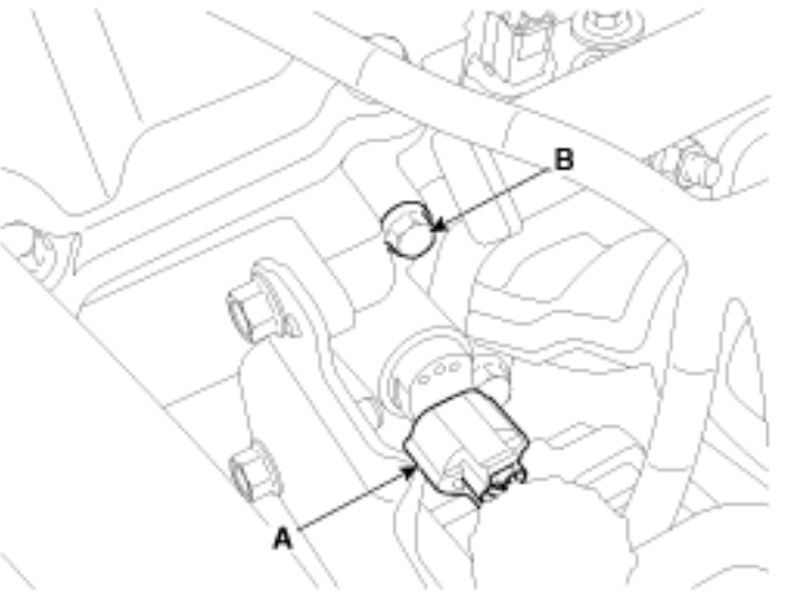

[Bank 1/Bên nạp]

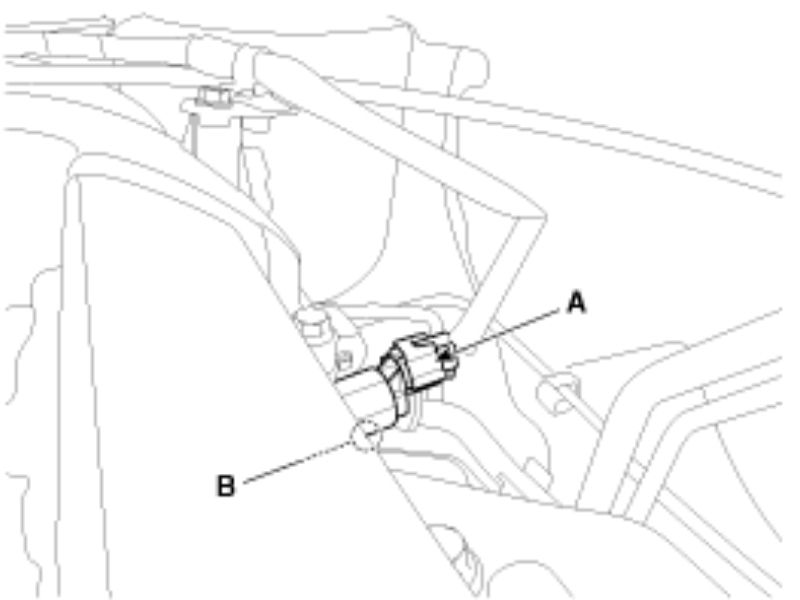

[Bank 1/Bên xả]
4.3 Lắp vào
- Lắp đặt bộ phận với mô-men xoắn được chỉ định.
- Lưu ý rằng có thể xảy ra hư hỏng bên trong khi bộ phận bị rơi. Trong trường hợp này, hãy sử dụng sau khi kiểm tra.
- Tra dầu động cơ vào vòng chữ O của van.
Lắp đặt theo thứ tự ngược lại với thứ tự tháo ra.
Bu lông lắp van điều khiển dầu CVVT:
9,8 ~ 11,8 N.m (1,0 ~ 1,2 kgf.m, 7,2 ~ 8,7 lb-ft)
