Water Spacer Jacket, hay còn gọi là đệm áo nước, là bộ phận nằm giữa thành xy lanh và thân động cơ, nơi dung dịch làm mát lưu thông để hấp thu và tản nhiệt. Nhờ cấu trúc khoang nước liên kết chặt chẽ với áo xy lanh, hệ thống này giúp duy trì nhiệt độ làm việc lý tưởng, ngăn ngừa quá nhiệt và tăng tuổi thọ động cơ. Bài viết sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý hoạt động và tầm quan trọng của Water Spacer Jacket trong hệ thống làm mát động cơ ô tô.
Water Spacer Jacket (Đệm/Bộ phận Chèn Khoảng Cách Áo Nước) là một chi tiết quan trọng trong hệ thống làm mát của động cơ đốt trong, đặc biệt là trong các động cơ hiệu suất cao hoặc động cơ đua.
1. Nguyên lý hoạt động của đệm áo nước
Water Spacer Jacket (thường được gọi là Cylinder Block Water Jacket Spacer hoặc chỉ Water Jacket Spacer) là một tấm chèn hoặc chi tiết định hình được đặt bên trong áo nước (water jacket) của thân xi lanh (cylinder block).
- Áo nước là các rãnh/khoang chứa nước làm mát bao quanh các xi lanh động cơ.
- Chức năng chính của Water Spacer Jacket là kiểm soát và định hướng dòng chảy của nước làm mát bên trong áo nước.
- Trong một số động cơ, đặc biệt là khi hoạt động ở tải trọng lớn, dòng nước làm mát có xu hướng chảy nhanh theo một đường ngắn nhất, dẫn đến sự phân bố nhiệt độ không đồng đều trên một số xi lanh hoặc khu vực xi lanh (ví dụ: các xilanh gần bơm nước) có thể bị làm mát quá mức, trong khi các khu vực khác (ví dụ: phần trên gần buồng đốt, các xi lanh cuối xa bơm nước) được làm mát kém hơn. Điều này có thể tạo ra điểm nóng (hot spots).
- Water Spacer Jacket hoạt động như một bộ phận điều tiết dòng chảy cho chất lỏng làm mát, ép buộc nước làm mát phải chảy chậm hơn và phân phối đều hơn quanh các thành xi lanh. Điều này giúp:
- Ngăn ngừa điểm nóng: Đảm bảo nhiệt được lấy đi hiệu quả ở mọi vị trí, giảm thiểu nguy cơ quá nhiệt cục bộ.
- Cải thiện sự đồng đều nhiệt độ: Duy trì nhiệt độ hoạt động cân bằng và nhất quán hơn giữa các xi lanh và dọc theo chiều cao của thành xi lanh.

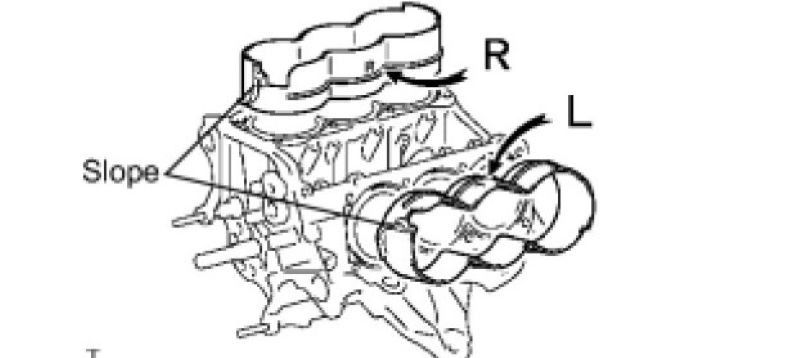

2. Vị trí lắp đặt
Water Spacer Jacket được lắp đặt bên trong thân xi lanh (cylinder block), cụ thể là bên trong các khoang áo nước (water jacket) bao quanh các ống xi lanh.
- Vị trí chính xác có thể khác nhau tùy thuộc vào thiết kế động cơ, nhưng mục đích là để định hình lại dòng chảy của nước làm mát trước khi nó đi qua các xi lanh.
3. Water Jacket Spacer được trang bị trên loại động cơ nào
Việc một động cơ có cần sử dụng Water Jacket Spacer hay không phụ thuộc phần lớn vào thiết kế ban đầu của hệ thống làm mát và mức độ tải nhiệt mà động cơ phải chịu.
- Đa số động cơ ô tô phổ thông (công suất nhỏ/trung bình), hoạt động chủ yếu trong điều kiện thông thường, thường không cần chi tiết Water Jacket Spacer. Lý do là hệ thống làm mát tiêu chuẩn của chúng đã được thiết kế để đảm bảo sự phân bố dòng nước làm mát đủ tốt cho mức nhiệt độ hoạt động dự kiến. Dòng chảy tự nhiên trong áo nước có thể chấp nhận được, và chi phí sản xuất được tối ưu hóa.
- Tuy nhiên, đối với động cơ công suất cao đặc biệt là động cơ hiệu suất cao, động cơ đua, hoặc động cơ tăng áp mạnh (turbocharged/supercharged), chi tiết này trở nên cần thiết. Các động cơ này tạo ra lượng nhiệt lớn hơn nhiều trong cùng một không gian, đặc biệt là ở khu vực xung quanh buồng đốt. Nếu không có Spacer, dòng nước làm mát sẽ chảy quá nhanh qua các khu vực lạnh hơn, bỏ sót những “điểm nóng” nghiêm trọng ở phần trên xi lanh hoặc các xi lanh cuối, dẫn đến nguy cơ kích nổ, nứt đầu xi lanh, hoặc hỏng gioăng quy lát. Water Jacket Spacer khi đó là một giải pháp kỹ thuật hiệu quả để “buộc” nước làm mát phải tập trung và lưu lại lâu hơn tại những khu vực nóng nhất, đảm bảo sự cân bằng nhiệt độ cho toàn bộ động cơ, từ đó duy trì độ bền và hiệu suất ổn định dưới tải trọng cực lớn.
4. Điều gì xảy ra nếu không có chi tiết này?
Việc thiếu hoặc loại bỏ Water Spacer Jacket trong một động cơ được thiết kế để sử dụng nó (hoặc trong động cơ hiệu suất cao nơi nhiệt là vấn đề nghiêm trọng) có thể dẫn đến các vấn đề sau:
- Phân Bố Nhiệt Độ Không Đồng Đều: Là hậu quả rõ rệt nhất. Một số xi lanh hoặc khu vực của xi lanh sẽ chạy nóng hơn đáng kể so với những khu vực khác.
- Điểm Nóng và Quá Nhiệt Cục Bộ: Dòng chất lỏng làm mát không đủ có thể gây ra điểm nóng gần buồng đốt hoặc ở các xi lanh cuối của động cơ (thường là nơi chất lỏng làm mát nóng nhất).
- Hỏng Hóc Động Cơ: Quá nhiệt cục bộ có thể dẫn đến:
- Nứt đầu xi lanh (Head Gasket Failure) hoặc cong vênh đầu xi lanh.
- Kích nổ (Detonation) do nhiệt độ xi lanh cao làm hỗn hợp nhiên liệu-không khí tự bốc cháy sớm.
- Giảm tuổi thọ của các chi tiết: Căng thẳng nhiệt (thermal stress) lên piston, xéc măng, và thành xi lanh.
- Giảm Hiệu Suất: Nhiệt độ không cân bằng làm ảnh hưởng đến thời điểm đánh lửa và quá trình đốt cháy, dẫn đến công suất không ổn định và giảm hiệu suất tổng thể.
Tóm lại, Water Spacer Jacket đóng vai trò quan trọng trong việc quản lý nhiệt cho động cơ, đặc biệt là các động cơ chịu tải nặng, giúp tăng cường độ bền và hiệu suất bằng cách đảm bảo sự phân bố nhiệt độ làm mát tối ưu.
