Bạn đang gặp phải mã lỗi P0340 “Camshaft Position Sensor A Circuit Malfunction” và chưa biết cách xử lý như thế nào? Vậy thì bài viết này là dành cho bạn đấy, cùng xem nhé!
1. Giới thiệu

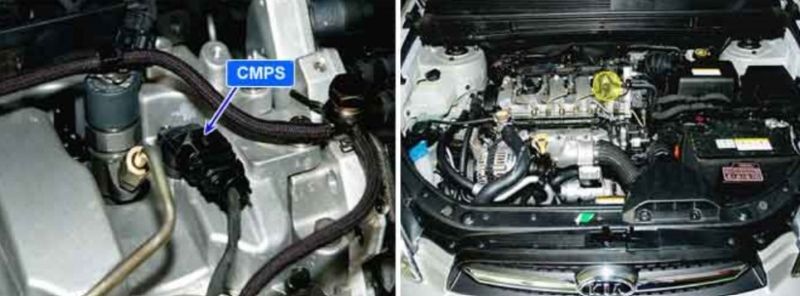

Vị trí:

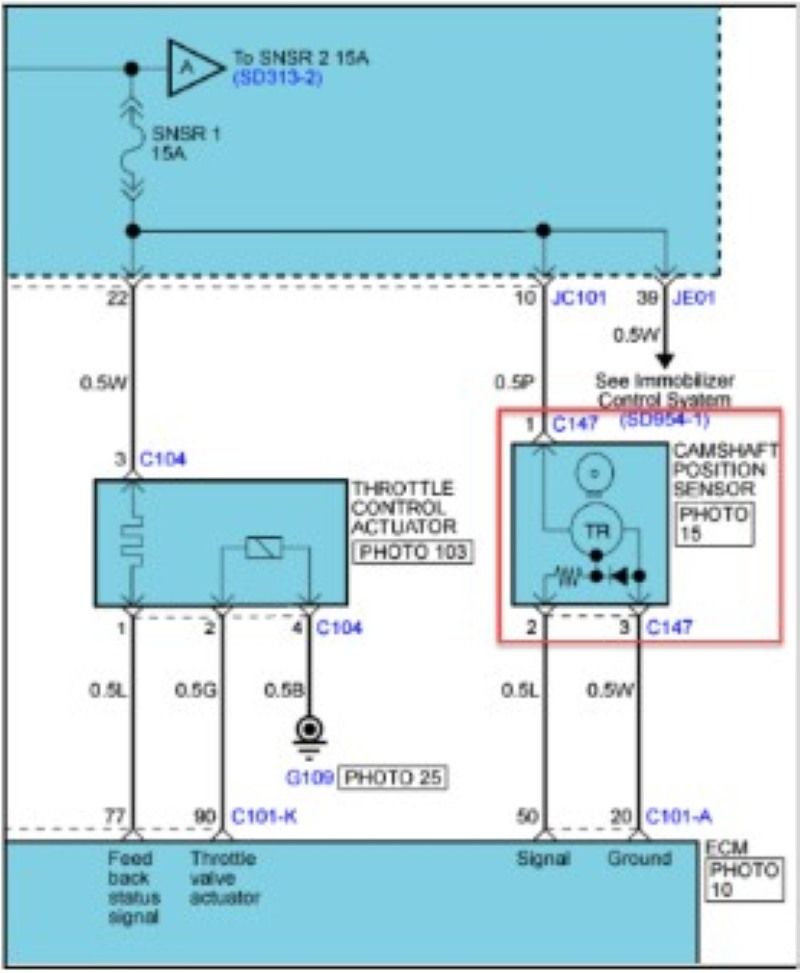

- Sơ đồ mạch điện: gồm 3 dây (1 dây dương, 1 dây mass, 1 dây tín hiệu).
- Mô tả mã lỗi:
Cảm biến vị trí trục cam (CMPS) được sử dụng trên xe là là loại cảm biến Hall. Cảm biến này cảm nhận số răng và phát hiện được số vòng quay của trục cam. Tín hiệu này được gửi đến hộp ECM để nó phân biệt góc quay và xác định trình tự và thời gian phun phù hợp.
Mã lỗi P0340 được thiết lập khi tín hiệu cảm biến vị trí trục cam (CMPS) không được tạo ra trong khi tín hiệu cảm biến vị trí khuỷu (CKPS) được xuất ra trong thời gian trục quay 4 lần. Mã lỗi này thường liên quan đến mạch điện của cảm biến.
2. Quy trình kiểm tra mã lỗi P0340
Bước 1: Kiểm tra các chân pin và giắc nối
Kiểm tra hư hỏng của chân pin và giắc nối: xem chúng có tiếp xúc kém, có bị ăn mòn và biến dạng hay không.

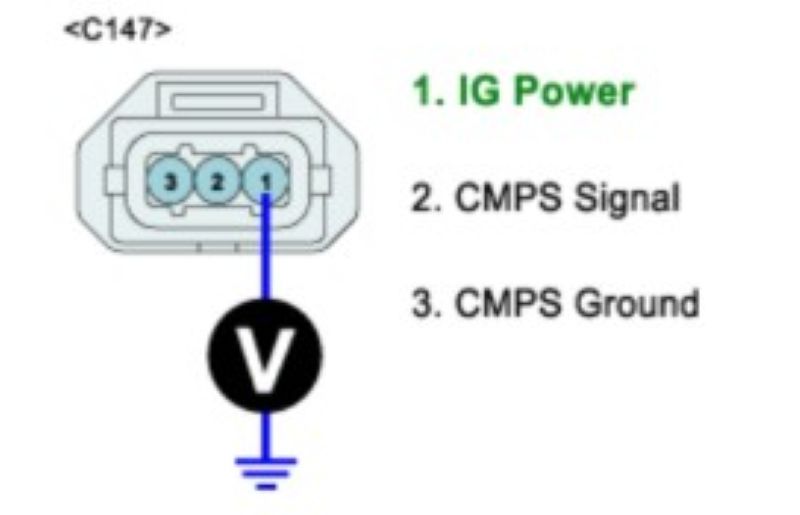

Bước 2: Kiểm tra nguồn dương của cảm biến
- Chìa khóa OFF, động cơ không nổ máy
- Rút giắc cảm biến vị trí trục cam
- Chìa khóa ON
- Đo giá trị điện áo tại chân số 1 của cảm biến
Giá trị điện áp tiêu chuẩn: 11V – 13V (bằng với điện áp tại chân +B của Main relay)
Bước 3: Kiểm tra mạch tín hiệu của cảm biến

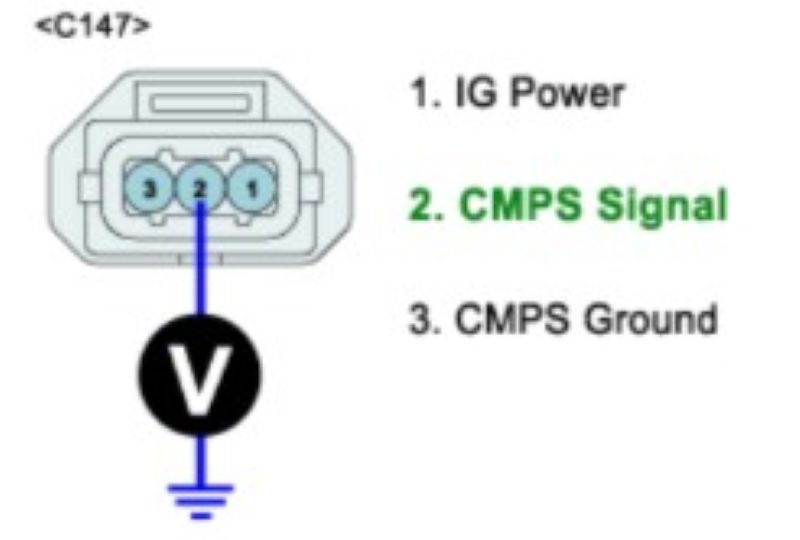

*Kiểm tra tín hiệu của cảm biến:
- Chìa khóa OFF, động cơ không nổ máy
- Rút giắc cảm biến vị trí trục cam
- Chìa khóa ON
- Đo điện áp tại chân số 2 của cảm biến
Điện áp tiêu chuẩn: 4,8V – 5,1V

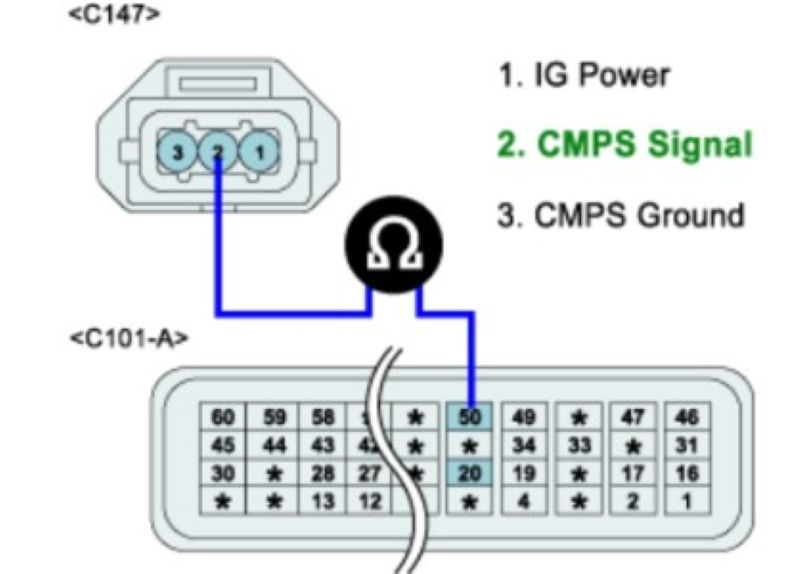

*Kiểm tra mạch điện dây tín hiệu cảm biến:
- Chìa khóa OFF, động cơ không nổ máy
- Rút giắc cảm biến vị trí trục cam và giắc hộp ECM
- Kiểm tra sự thông mạch từ chân số 2 của cảm biến đến chân số 50 của giắc C101-A tại hộp ECM
Giá trị tiêu chuẩn: thông mạch (dưới 1Ω)

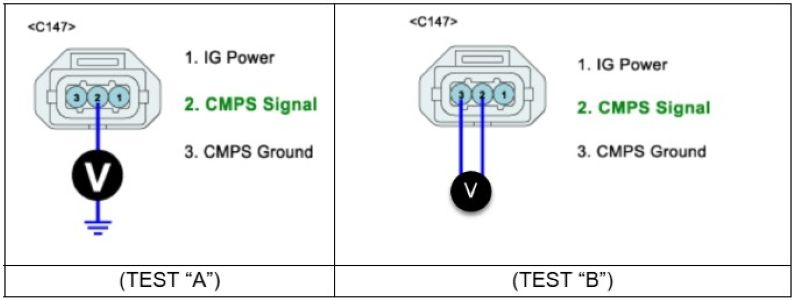

Bước 4: Kiểm tra nguồn mass của cảm biến
- Chìa khóa OFF, động cơ không nổ máy
- Rút giắc cảm biến vị trí trục cam
- Chìa khóa ON
- Kiểm tra điện áp tại chân số 2 của cảm biến (TEST “A”)
- Đo điện áp tại chân số 2 và chân số 3 của cảm biến (TEST “B”)
Thông số kĩ thuật: (TEST “A”) – (TEST “B”) = dưới 0,2V
Trên đây là toàn bộ thông tin về cách sửa chữa mã lỗi P0340 “Camshaft Position Sensor A Circuit Malfunction” mà trung tâm VATC gửi đến bạn. Hy vọng bạn đã có thêm cho mình kiến thức hay trong ngày.
