Cùng tìm hiểu chi tiết thông tin, phương án kiểm tra và hướng dẫn sửa chữa mã lỗi P0560 – System Voltage trên xe Toyota Hilux (1GR-FE) qua bài viết kỹ thuật sau đây của trung tâm VATC nhé!
1. Mô tả mã lỗi P0560
Ắc-quy của xe sẽ cung cấp nguồn đến cực BATT của hộp ECM động cơ ngay cả khi OFF chìa khóa. Nguồn điện này cho phép hộp ECM lưu trữ những mã lỗi lịch sử, dữ liệu đóng băng và những dữ liệu khác.
Đọc dữ liệu đóng băng bằng cách sử dụng máy chẩn đoán thông minh. Dữ liệu đóng băng ghi lại các điều kiện khi động cơ gặp sự cố. Khi khắc phục sự cố, dữ liệu đóng băng có thể giúp xem một số data xác định xem phương tiện đang chạy hay dừng, nhiệt độ động cơ có được làm ấm hay không, tỷ lệ không khí nhiên liệu đang giàu hay nghèo và một số dữ liệu khác kể từ khi xảy ra sự cố.
| Mã lỗi | Điều kiện xảy ra mã lỗi | Khoanh vùng hư hỏng |
| P0560 | Hở mạch nguồn dự phòng của hộp ECM | – Đứt dây nguồn từ ắc-quy vào hộp
– Hư hộp ECM |
*Lưu ý:
Nếu mã lỗi P0560 được thiết lập, hộp ECM sẽ không lưu trữ bất kì mã lỗi nào.
2. Sơ đồ mạch điện
3. Quy trình kiểm tra mã lỗi P0560 trên xe Toyota Hilux (1GR-FE)

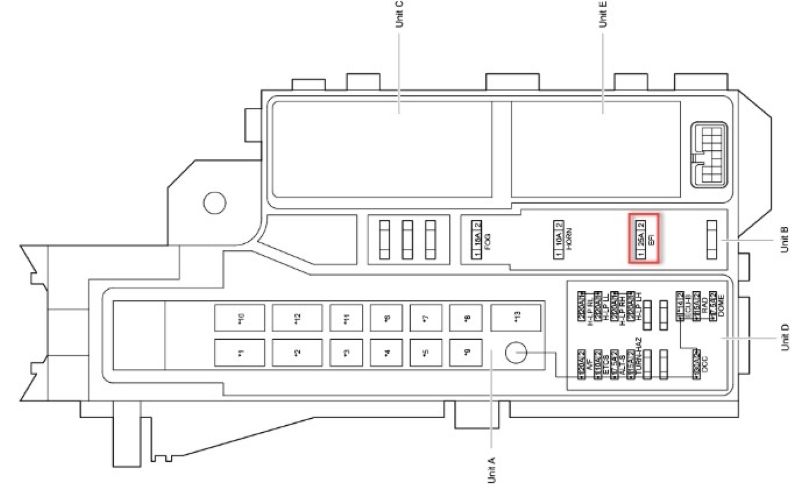

a. Kiểm tra cầu chì (EFI)
Rút cầu chì EFI từ hộp cầu chì ngoài khoang động cơ
Kiểm tra điện trở của cầu chì
Điện trở tiêu chuẩn: dưới 1Ω

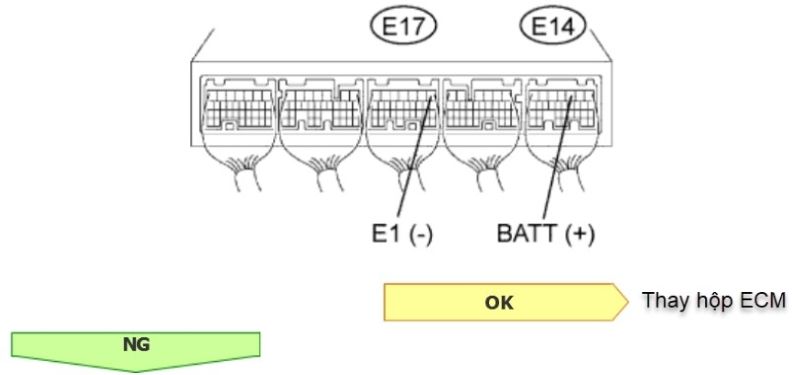

b. Kiểm tra điện áp của hộp ECM
Đo điện cáp tại các chân của giắc hộp ECM
Điện áp tiêu chuẩn:
| Kiểm tra | Thông số tiêu chuẩn |
| E14-3 (BATT) và E17-1 (E1) | 9V đến 14V |
c. Kiểm tra dây dẫn, giắc nối
Rút cực dương của bình ắc-quy
Rút giắc E14 của hộp ECM
Rút cầu chì EFI ở hộp cầu chì ngoài khoang động cơ
Đo điện trở giữa các dây dẫn và giắc nối
Điện trở tiêu chuẩn:
| Kiểm tra | Thông số tiêu chuẩn |
| E14-3 (BATT) và chân số 2 cầu chì EFI | Dưới 1Ω |
| Cực dương ắc-quy và chân số 1 cầu chì EFI | Dưới 1Ω |
| E14-3 (BATT) hoặc chân số 2 cầu chì EFI và mass | 10kΩ hoặc cao hơn |
| Cực dương ắc-quy hoặc chân số 1 cầu chì EFI và mass | 10kΩ hoặc cao hơn |

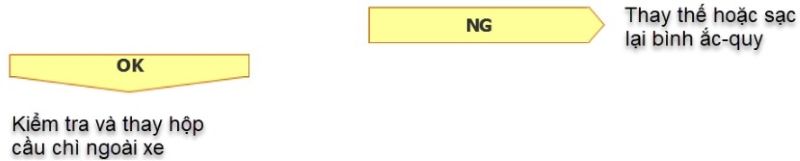

d. Kiểm tra bình ắc-quy
Kiểm tra xem bình ắc-quy đã bị cạn hay chưa
Điều kiện: ắc-quy không bị cạn bình
Trên đây là toàn bộ thông tin về hướng dẫn sửa chữa mã lỗi P0560 – System Voltage trên xe Toyota Hilux (1GR-FE) mà trung tâm VATC gửi đến bạn. Hy vọng bạn đã có thêm cho mình kiến thức hay trong ngày.
